Procesador de multiplexor de entrada analógica de bajo nivel Honeywell MC-PLAM02 51304362-150

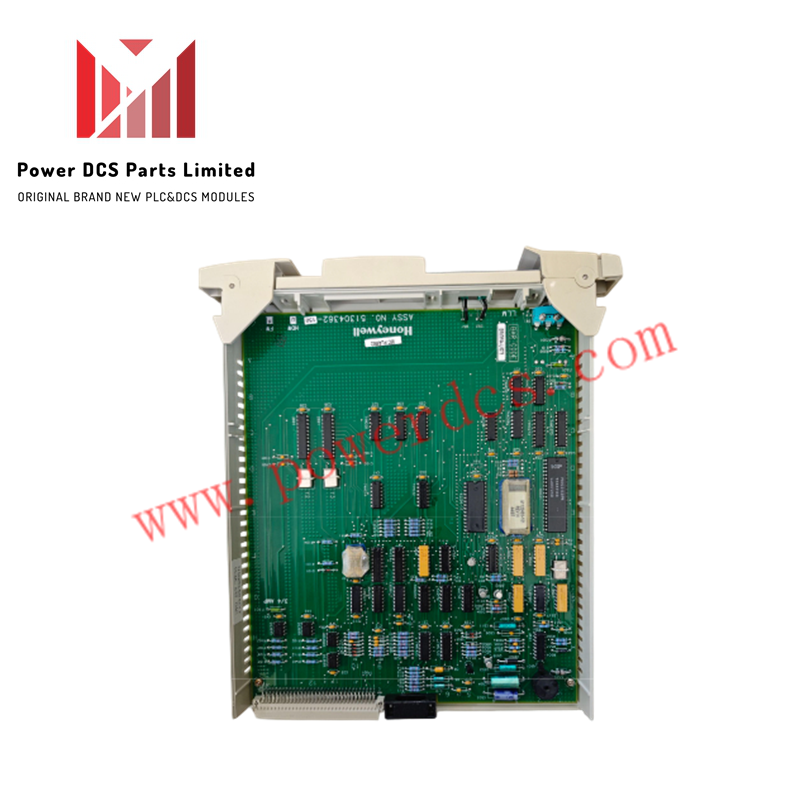

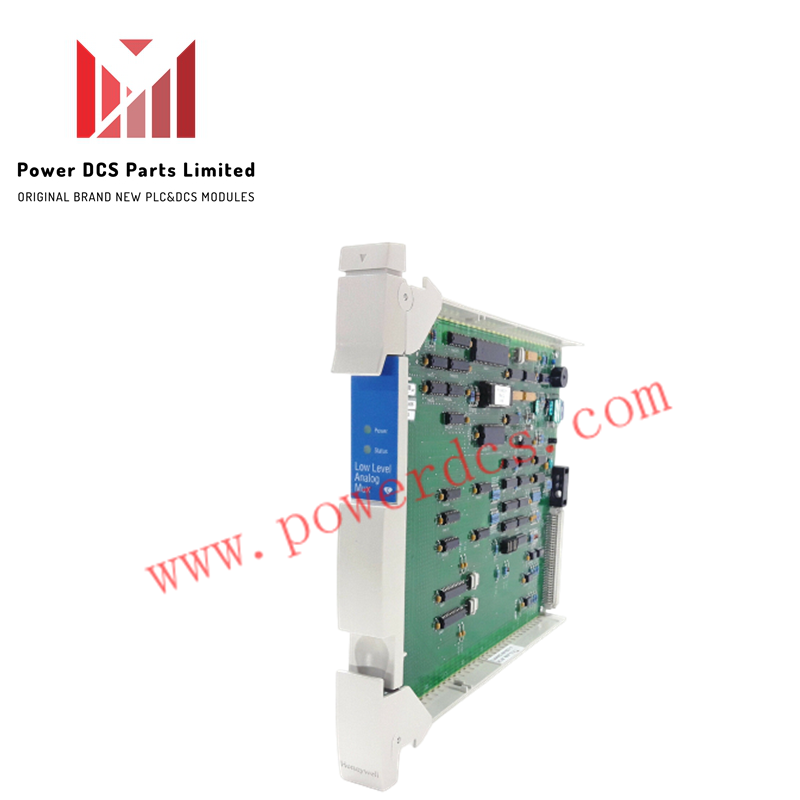

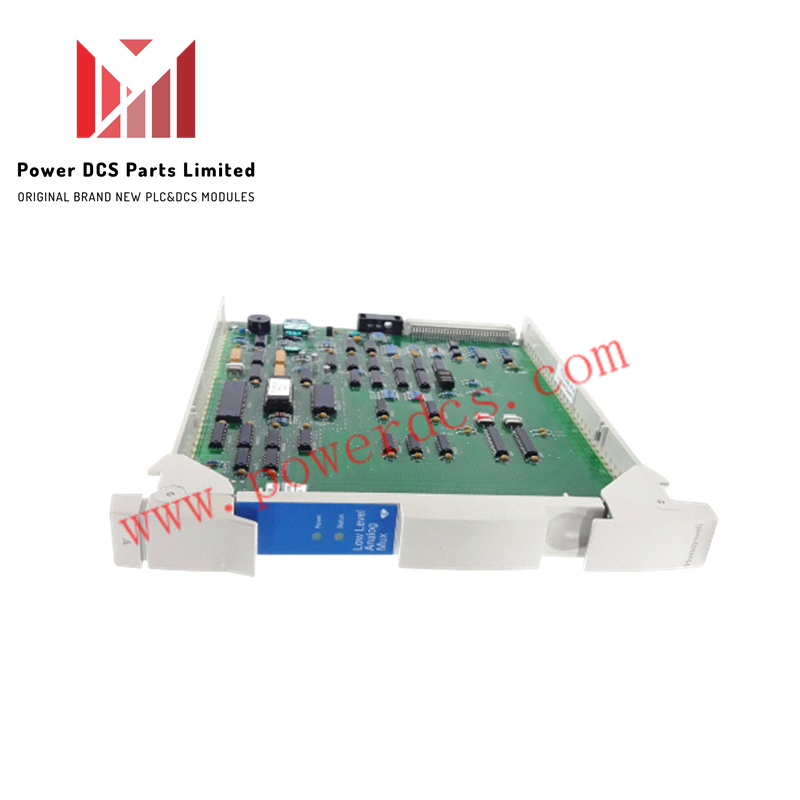

El Honeywell 51304362-150, también catalogado como el procesador de multiplexor de entrada analógica de bajo nivel MC-PLAM02, funciona como un componente de hardware dedicado para el acondicionamiento de señales analógicas de bajo nivel y la adquisición de datos dentro de las plataformas Honeywell TDC 3000 y Experion PKS. Diseñado como un procesador de entrada/salida (IOP) de multiplexor de bajo nivel (LLMux), gestiona 32 canales de entrada aislados para digitalizar señales de sensores provenientes de termopares y RTD. La placa de circuito impreso cuenta con un recubrimiento protector para prevenir la degradación eléctrica en entornos hostiles.

Especificaciones de hardware

Control de procesos DCS y compensación de unión fría

El procesador LLMux MC-PLAM02 utiliza aislamiento interno canal a canal y procesamiento de compensación de unión fría (CJC) integrado para mantener una precisión exacta en la medición de temperatura en 32 termopares conectados en campo. Al escanear señales de entrada de bajo milivoltaje secuencialmente a través de una matriz de multiplexación analógica, la tarjeta minimiza la deriva de la fuerza electromotriz (FEM) térmica y aísla el ruido del cableado de campo externo antes de la conversión digital.

Compatible con redes de protocolo de bucle HART de 4-20 mA estándar y arreglos de sensores de campo de bajo voltaje, el procesador filtra la interferencia de modo común de alta frecuencia. El recubrimiento protector incorporado proporciona defensa contra la humedad atmosférica y los contaminantes químicos en el aire, asegurando la integridad de la ruta de señal a largo plazo en todo el circuito de multiplexación.

Preguntas frecuentes

P: ¿Se puede instalar la tarjeta MC-PLAM02 en un bastidor sin recubrimiento?

R: Sí. El módulo MC-PLAM02 (51304362-150) con recubrimiento protector es totalmente compatible con los planos posteriores de ranuras HPM estándar, proporcionando una protección ambiental mejorada para la lógica de la tarjeta independientemente de la especificación de recubrimiento del bastidor.

P: ¿Cómo maneja el módulo la deriva de temperatura durante el muestreo de señales de bajo nivel?

R: El procesador LLMux incorpora rutas de referencia de compensación de unión fría (CJC) interna y bucles de calibración de voltaje de referencia de alta precisión para compensar las fluctuaciones térmicas ambientales en los puntos de terminación de campo.

P: ¿Cuál es la densidad de canales de la tarjeta LLMux MC-PLAM02?

R: El módulo procesa hasta 32 canales de entrada analógica discretos de bajo nivel a través de su circuito frontal multiplexado.

Pautas de instalación en campo

• Precauciones ESD: Utilice una muñequera ESD conectada a tierra al insertar o retirar el módulo procesador de la caja de tarjetas para evitar descargas estáticas en los circuitos integrados sensibles del multiplexor.
• Puesta a tierra del blindaje para cableado de bajo nivel: Conecte a tierra todos los blindajes de los cables de termopar y RTD en un solo punto en la barra de tierra del conjunto de terminación de campo (FTA) para preservar la resolución de la señal de bajo milivoltaje.
• Alineación de ranuras: Alinee los bordes de la placa con las guías de tarjeta del chasis antes de deslizar el módulo en el conector del plano posterior, asegurándose de que los pestillos de retención se enganchen de forma segura para evitar desalineaciones de pines.
