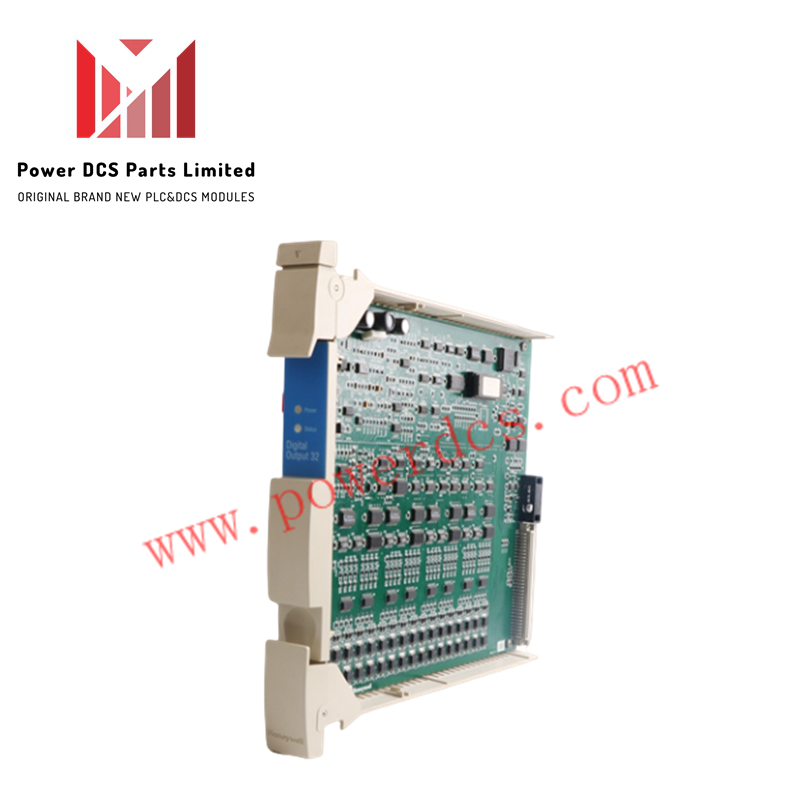

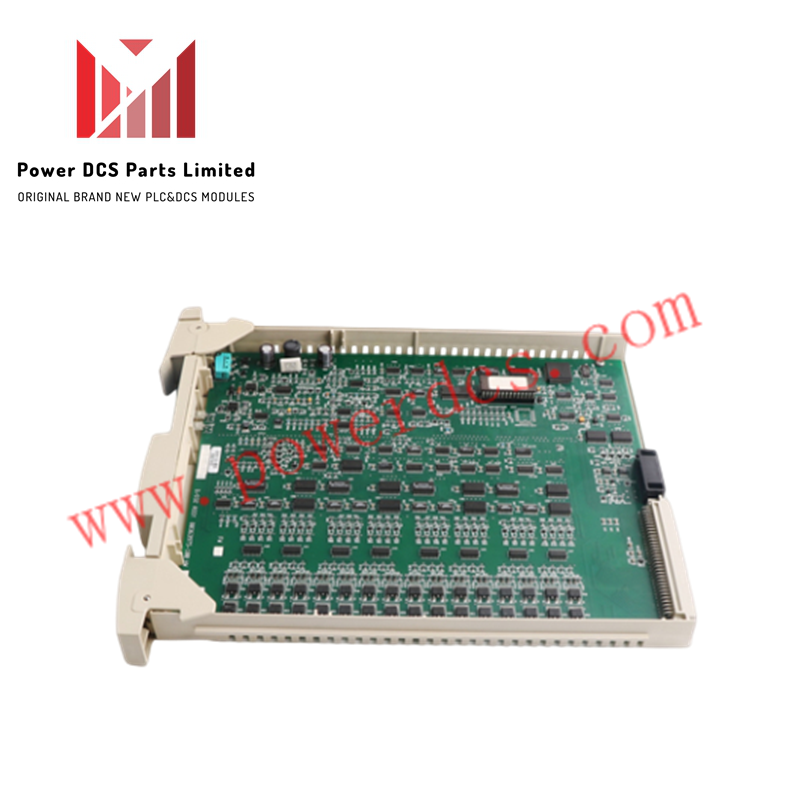

Módulo de salida digital Honeywell MU-PDOY22

El Honeywell MU-PDOY22, también catalogado como el procesador de salida digital 80363975-100, funciona como un componente de hardware dedicado para la actuación de señales discretas de 32 canales y la conmutación de carga dentro de los sistemas Honeywell TDC 3000.

Especificaciones de Hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canales

El procesador de salida digital controla relés, solenoides y lámparas indicadoras del lado de campo a través de ensamblajes de terminación de campo (FTA) dedicados. El aislamiento de alta densidad entre canales y las barreras de optoacopladores evitan que los transitorios eléctricos externos en las líneas de campo lleguen al bus del plano posterior del sistema. Esta separación galvánica evita que las corrientes de bucle de tierra y la retroalimentación transitoria distorsionen los bucles de instrumentación analógica paralelos que operan bajo los parámetros del protocolo de bucle HART de 4-20 mA en bastidores de E/S adyacentes.

Preguntas frecuentes

P: ¿Cuántos ensamblajes de terminación de campo (FTA) se requieren para soportar los 32 canales de salida?

R: Un despliegue completo de 32 canales requiere dos FTA compatibles (como MU-TDOY22, MU-TDOY23, MU-TDOY62 o MU-TDOY63) conectados mediante cables de enlace de E/S.

P: ¿Cómo se ejecuta la redundancia de hardware utilizando el módulo MU-PDOY22?

R: La redundancia se establece emparejando módulos IOP MU-PDOY22 duales en una base de bastidor de E/S redundante para proporcionar capacidad de conmutación por error automática sin transitorios de conmutación.

P: ¿Qué voltajes de carga son soportados por el módulo y sus FTA correspondientes?

R: Dependiendo de la interfaz FTA seleccionada, los canales admiten conmutación aislada de estado sólido de 24 VCC, así como salidas de relé de contacto seco de 240 VCA / 125 VCC.

Directrices de instalación en campo

1. Aísle la energía de la caja de tarjetas del Gestor de Procesos de Alto Rendimiento (HPM) antes de deslizar el módulo en su ranura designada del plano posterior.
2. Asegúrese de que las guías de tarjeta superior e inferior estén correctamente alineadas antes de empujar el módulo hacia adentro para asentar el conector del bus del plano posterior.
3. Apriete los tornillos de retención del panel frontal para establecer la continuidad de la conexión a tierra del chasis y evitar conexiones físicas sueltas.
4. Dirija los cables de interfaz desde los conectores frontales del módulo hacia los FTA de la serie MU-TDOY correspondientes, manteniendo los cables de señal separados de las líneas de CA de alto voltaje.
5. Verifique que los cables de drenaje del blindaje del cableado de campo terminen en la barra de conexión a tierra principal del gabinete para mantener la inmunidad electromagnética.
