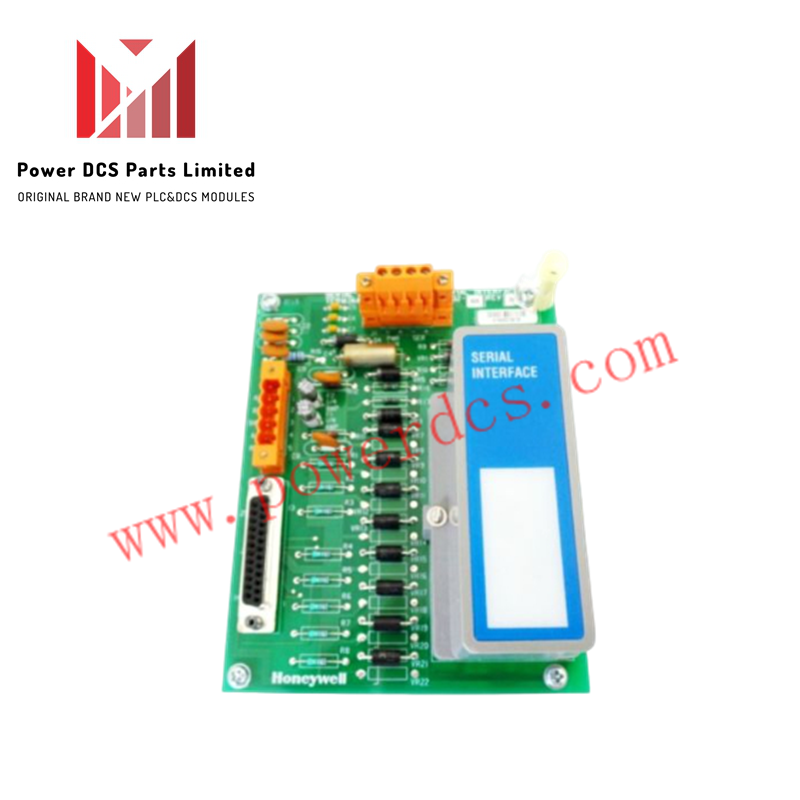

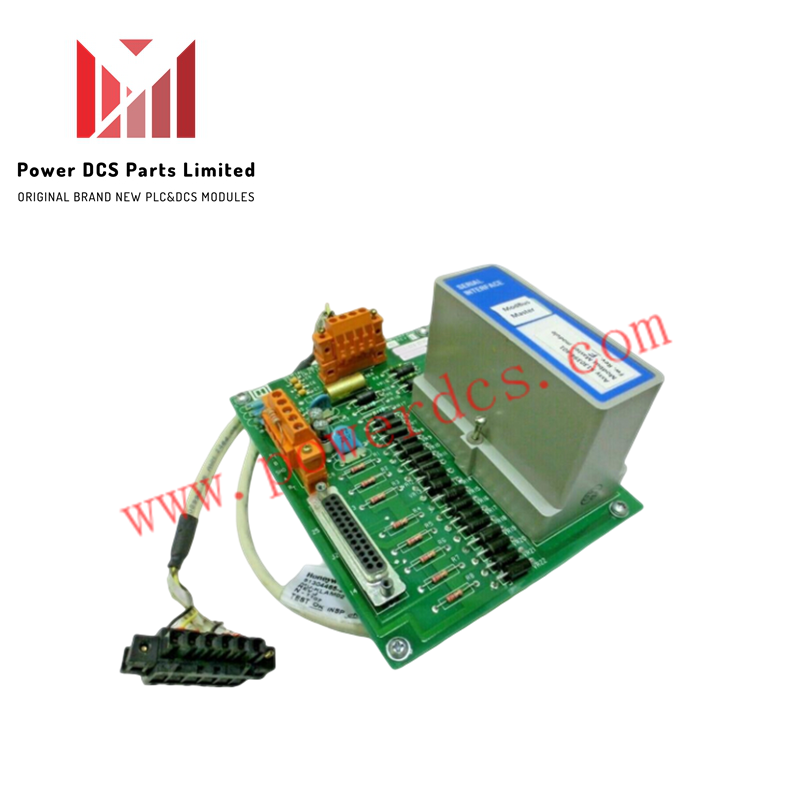

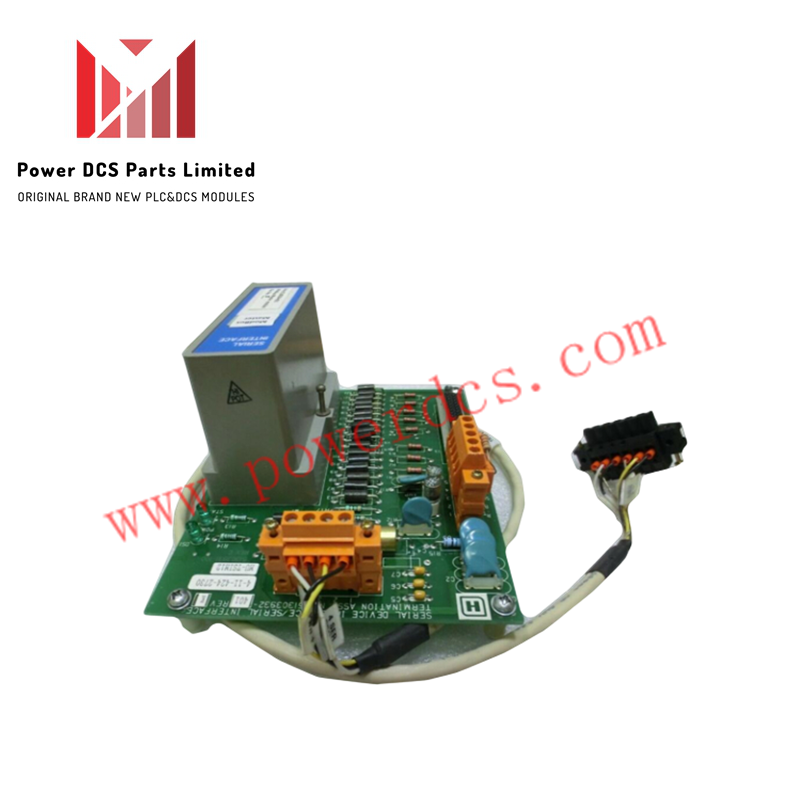

Módulo de procesador de E/S de interfaz Honeywell MU-TSIM12

El Honeywell 51303932-426, también catalogado como el módulo procesador de E/S de interfaz MU-TSIM12, funciona como un componente de hardware dedicado para el procesamiento de señales discretas y la ejecución de E/S del plano posterior dentro de las plataformas Honeywell Experion PKS.

Especificaciones de hardware

Aislamiento de canales e interfaz de bucle de 4-20 mA

Las barreras de aislamiento óptico y galvánico integradas desacoplan la lógica de procesamiento interna de los bucles de cableado del lado de campo. Esta separación galvánica evita la formación de bucles de tierra y limita la transferencia de ruido de modo común, manteniendo la fidelidad de la señal a través de los circuitos de procesamiento de entrada analógica adyacentes que utilizan transmisores con protocolo de bucle HART de 4-20 mA.

Preguntas frecuentes

P: ¿El módulo MU-TSIM12 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: Las pautas de reemplazo del módulo dependen de la arquitectura del plano posterior del rack; se debe verificar la alimentación de la ranura o del conjunto de terminación de campo según el manual del sistema antes de realizar la inserción o extracción.

P: ¿Cómo maneja el procesador el ruido eléctrico de alta frecuencia de las entradas de campo?

R: Los circuitos de filtrado y aislamiento galvánico físico integrados suprimen los transitorios de sobretensión de alta frecuencia antes de que las señales lleguen al bus lógico principal.

P: ¿Cuál es la función principal del MU-TSIM12 dentro del subsistema de E/S?

R: Gestiona el acondicionamiento de señales en tiempo real, la conversión y la comunicación por bus entre los conjuntos de terminación a nivel de campo y la lógica del controlador DCS de nivel superior.

Pautas de instalación en campo

• Verifique el estado de alimentación del bus del plano posterior antes de insertar o retirar el módulo procesador.
• Asegure todos los mecanismos de bloqueo mecánico para garantizar una presión de contacto continua en el conector del plano posterior.
• Mantenga la separación física entre los cables de E/S de campo y las líneas eléctricas de CA de alta tensión dentro de los canales del armario.
• Conecte todos los blindajes de los cables a la barra colectora de tierra principal del armario en un único punto de terminación.
• Utilice una muñequera de conexión a tierra ESD al manipular el conjunto de placa de circuito impreso expuesto.
