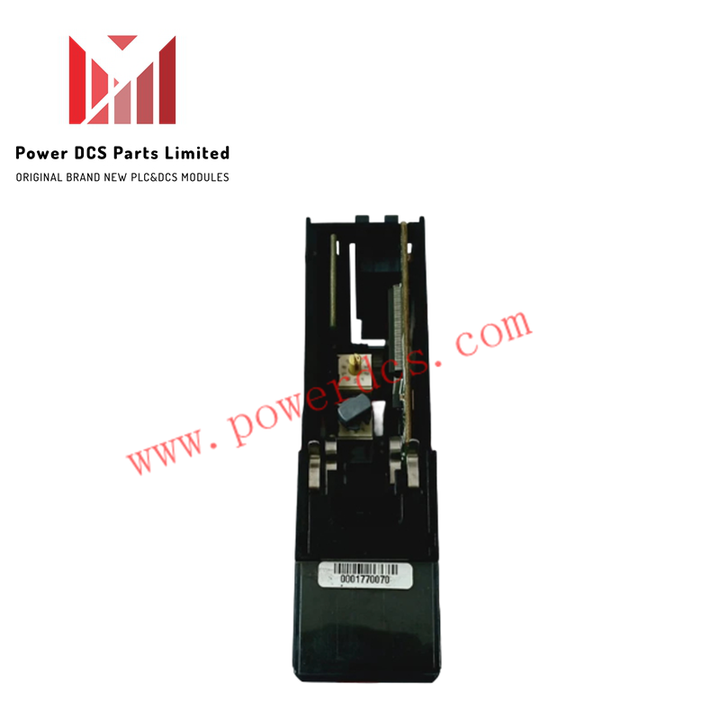

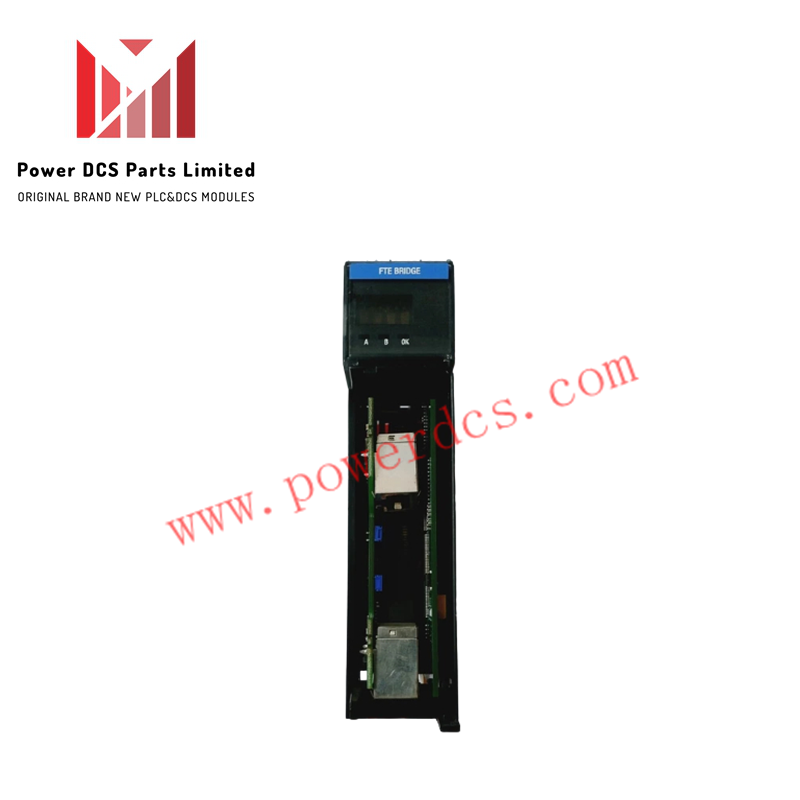

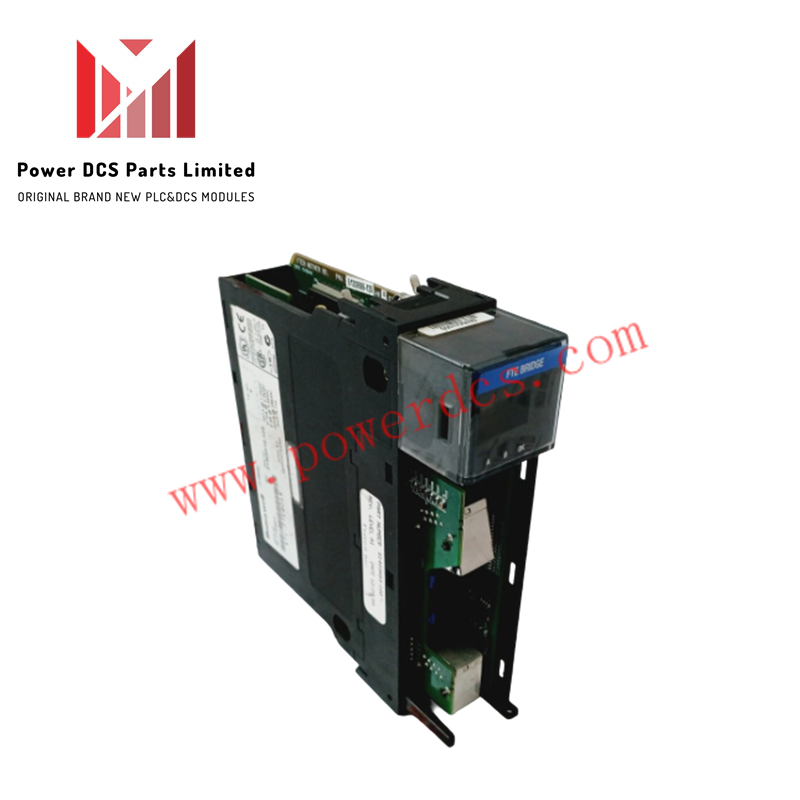

Módulo de puente Ethernet FTE HONEYWELL TC-FTEB01 | 51309512-125

El HONEYWELL TC-FTEB01 51309512-125 REV.LEVEL A, también catalogado como módulos de puente Ethernet TC-FTEB01, funciona como un componente de hardware dedicado para la interfaz de red determinista y el enrutamiento de datos de campo dentro de las plataformas Experion LS I/O y C200/C200E Serie A.

Especificaciones de hardware

Integración de Ethernet tolerante a fallos y bucle HART de 4-20 mA

El módulo de puente TC-FTEB01 proporciona enrutamiento físico de datos y traducción de protocolos a través de medios Ethernet tolerantes a fallos (FTE) de redundancia dual y canales seriales Modbus RTU. La unidad procesa señales de bucle de 4-20 mA con una resolución de conversión de 12 bits, manteniendo una precisión de +/-0.1% y una repetibilidad de +/-0.02% en funcionamiento continuo. Los circuitos de aislamiento galvánico integrados en la interfaz del plano posterior evitan que las corrientes de bucle a tierra interfieran con las señales del protocolo de bucle HART de 4-20 mA o las transmisiones de E/S de campo gestionadas por los controladores C200/C200E.

Preguntas frecuentes

P: ¿El TC-FTEB01 admite intercambio en caliente dentro de un chasis de controlador Serie A?

R: Se permite la extracción e inserción bajo tensión siempre que la ranura del plano posterior de destino admita el intercambio en caliente activo y se observen los procedimientos de seguridad del sitio para la clasificación del área local.

P: ¿Cómo mantiene el TC-FTEB01 la estabilidad de la red si falla un cable Ethernet?

R: El controlador FTE integrado transfiere automáticamente el tráfico de control a la ruta de red redundante sin interrumpir el procesamiento activo de señales de 4-20 mA ni el sondeo de Modbus RTU.

P: ¿Qué hardware de montaje se requiere para instalar el módulo TC-FTEB01?

R: La carcasa del módulo está diseñada para asegurarse directamente en una ranura de chasis estándar de la Serie A o para fijarse a rieles DIN estándar de 35 mm mediante clips de retención integrales.

Pautas de instalación en campo

1. Alinee las guías de la placa de circuito del módulo TC-FTEB01 con la ranura designada en el chasis de la Serie A o fíjelo firmemente a un riel DIN hasta que las pestañas de bloqueo encajen en su lugar.
2. Conecte los cables Ethernet FTE duales a los puertos de red RJ45 designados para establecer una redundancia física completa.
3. Termine los cables seriales Modbus RTU y los cables de señal analógica de 4-20 mA utilizando pares trenzados blindados para evitar la captación de ruido electromagnético de alta frecuencia.
4. Conecte todos los blindajes de drenaje de los cables directamente a la barra de conexión a tierra principal del gabinete en un único punto de aterrizaje antes de aplicar energía auxiliar de 24 VCC.
