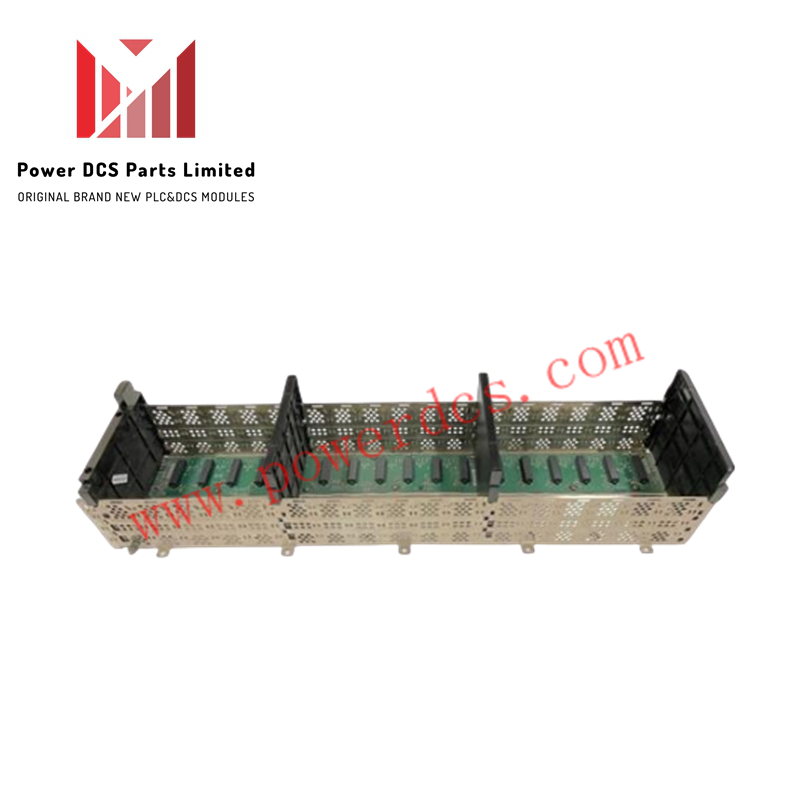

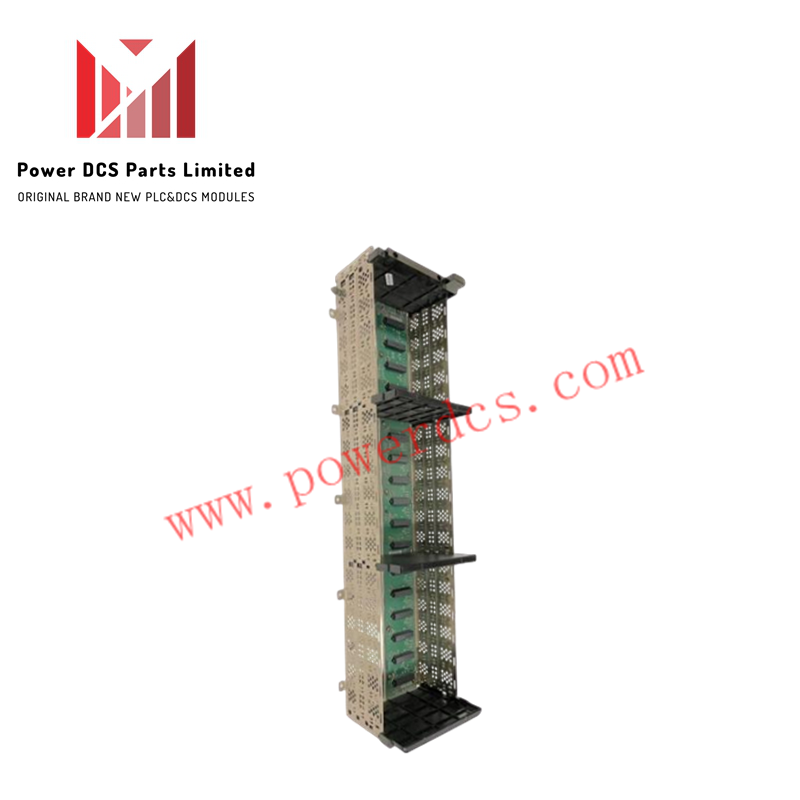

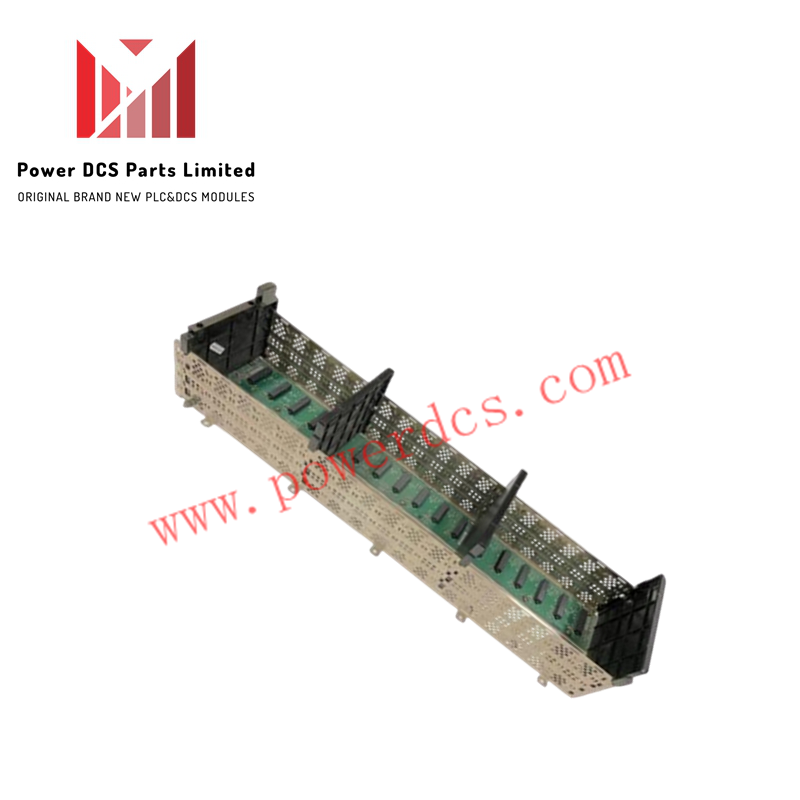

Chasis de E/S Experion HONEYWELL TC-FXX172

Configurado para el alojamiento mecánico de módulos y la distribución eléctrica del backplane en plataformas Experion PKS, el HONEYWELL TC-FXX172, también catalogado como el chasis de E/S TC-FXX172, proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Conectividad del bus de alimentación del backplane e interfaz de bus de campo

El chasis de 17 ranuras TC-FXX172 establece interconexiones de bus de backplane de alta densidad y una distribución de energía continua a través de los módulos de E/S y controladores Experion instalados. Diseñado para operar junto con interfaces de campo de protocolo HART de 4-20 mA y puertas de enlace de comunicación digital, las pistas del backplane mantienen el aislamiento galvánico entre las rutas de distribución de energía y las líneas de señales lógicas. Este aislamiento estructural suprime las corrientes de bucle de tierra y la interferencia de campo en configuraciones de E/S de alta densidad.

Preguntas frecuentes

P: ¿Los módulos de E/S individuales son intercambiables en caliente mientras están montados en el rack TC-FXX172?

R: El intercambio en caliente (extracción e inserción bajo tensión) es compatible con los módulos Experion compatibles, siempre que se sigan las reglas del área peligrosa del gabinete y los protocolos de seguridad del sitio.

P: ¿Cómo se mantiene la conexión a tierra del chasis en las 17 ranuras del TC-FXX172?

R: La continuidad de la conexión a tierra se establece mediante pestañas de montaje metálicas integradas y barras colectoras de conexión a tierra internas, que deben conectarse al sistema de tierra del gabinete.

P: ¿El backplane del TC-FXX172 requiere refrigeración externa activa?

R: La disipación de calor depende del flujo de aire por convección del gabinete; mantener el espacio libre recomendado alrededor del chasis asegura que las temperaturas de funcionamiento se mantengan dentro de los límites.

Guías para la instalación en campo

1. Monte el chasis TC-FXX172 firmemente en el panel del gabinete utilizando herrajes de montaje estándar a través de todos los puntos de retención integrados del chasis.
2. Conecte un puente de tierra de baja impedancia dedicado desde el terminal de conexión a tierra principal del chasis directamente a la barra de tierra central del gabinete.
3. Alinee las placas de circuito de los módulos de E/S con las guías de ranura designadas e insértelos hasta que los pestillos de retención superiores e inferiores se enganchen firmemente.
4. Verifique el enganche de la retención mecánica y la conexión a tierra del blindaje antes de energizar las fuentes de alimentación del sistema.
