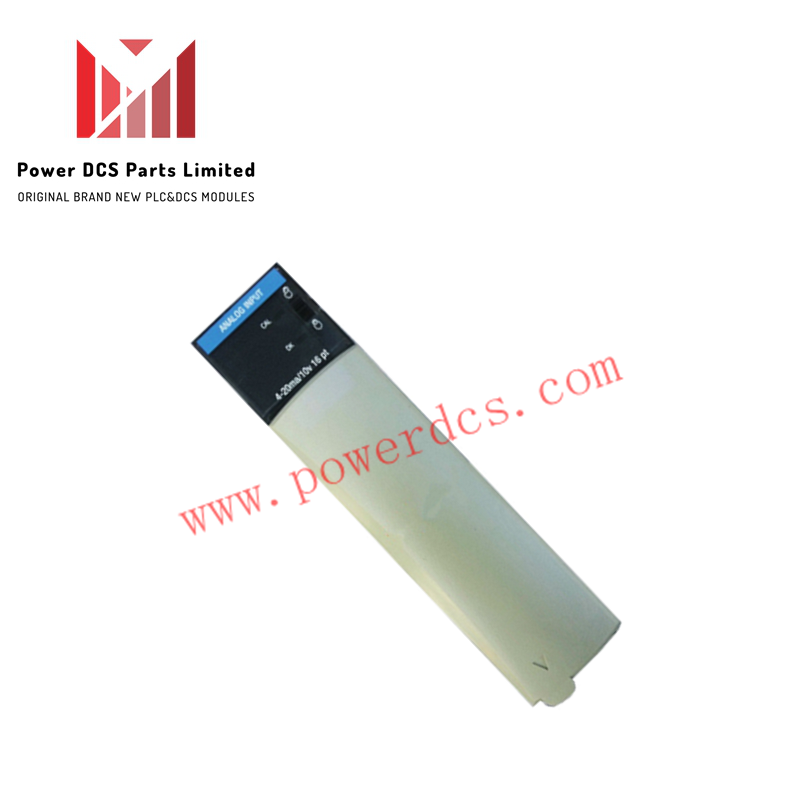

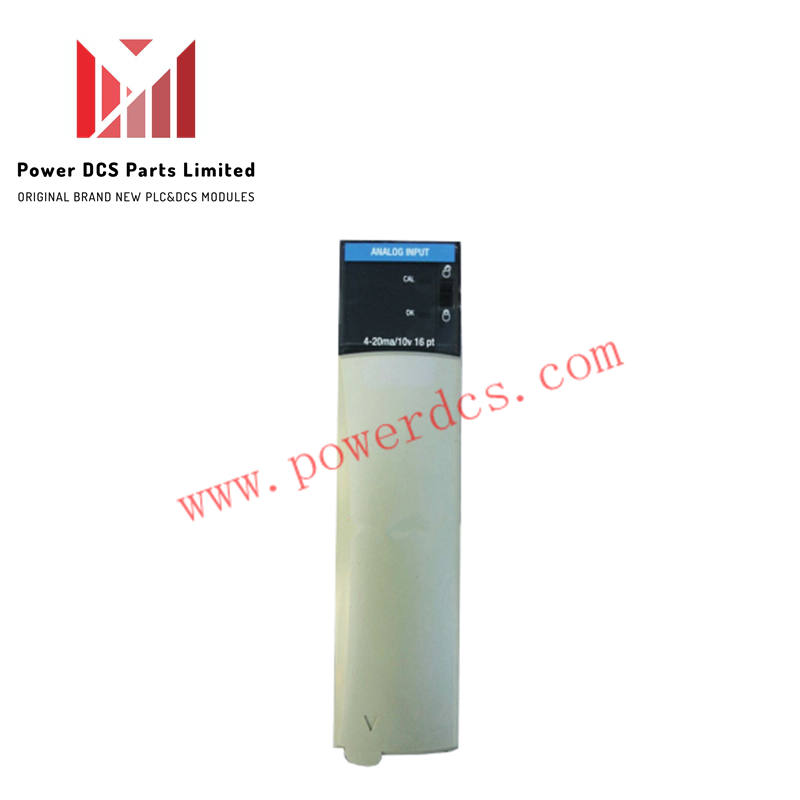

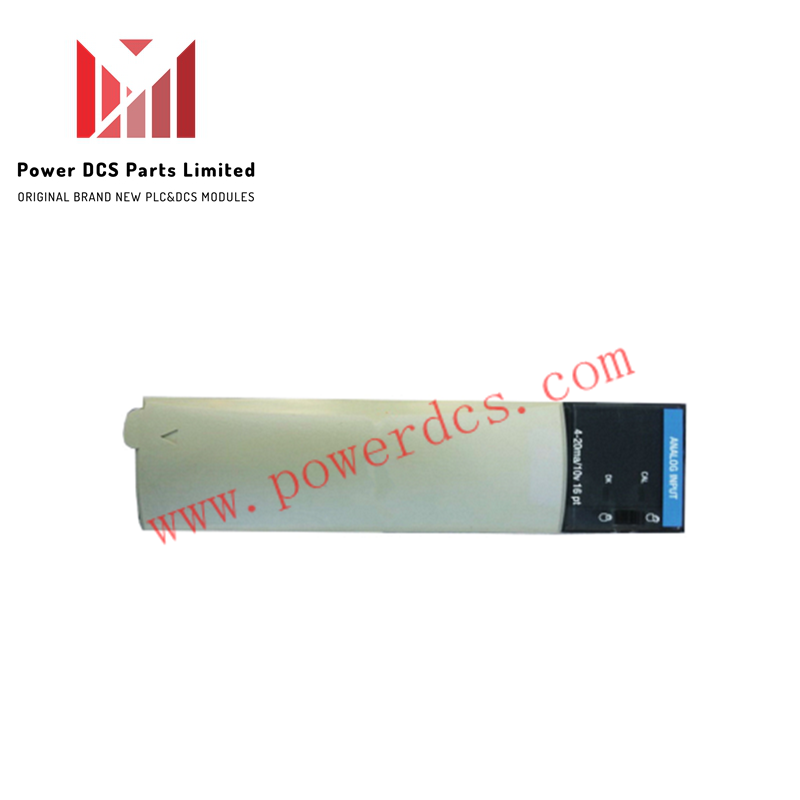

Módulo de entrada analógica Honeywell TC-IAH061 96978074-A01 Experion

El Honeywell TC-IAH061 96978074-A01, también catalogado como los módulos de entrada analógica TC-IAH061, opera como un componente de hardware dedicado para la adquisición de variables de campo multicanal de alta velocidad dentro de las plataformas de chasis de controlador Experion PKS C200/C300.

Especificaciones de hardware

Aislamiento entre canales y ejecución del protocolo de bucle HART de 4-20 mA

El módulo TC-IAH061 incorpora barreras ópticas internas que proporcionan un aislamiento completo entre canales en los 6 canales de entrada analógica. Diseñado para procesar señales de voltaje y el protocolo de bucle HART diferencial de 4-20 mA, el hardware suprime el ruido de modo común y evita las corrientes de bucle de tierra entre los dispositivos de campo. Los circuitos integrados de acondicionamiento de señal ejecutan la detección de circuito abierto mientras mantienen una tasa de actualización de 25 ms en todos los canales y filtran la interferencia de RF a menos del 2,0% de error bajo una exposición al campo de 10 V/m.

Preguntas frecuentes

P: ¿El reemplazo de un módulo TC-IAH061 requiere desconectar el cableado de campo del conjunto de terminales?

R: No, el cableado de campo llega directamente al bloque de terminales de 20 posiciones TC-TBNH, lo que permite retirar el módulo TC-IAH061 activo mientras los conductores de campo permanecen conectados.

P: ¿Cómo maneja el TC-IAH061 las condiciones de circuito abierto en bucles de corriente frente a entradas de voltaje?

R: La detección de circuito abierto produce una lectura de escala cero para las entradas de corriente en 1 segundo, mientras que las entradas de voltaje se dirigen a una lectura de escala superior en 5 segundos.

P: ¿Se puede cambiar en caliente el módulo TC-IAH061 durante la operación activa del controlador?

R: El cambio en caliente es compatible cuando se instala en bastidores de placa base compatibles, sujeto a las normas de seguridad del sitio y a las clasificaciones de áreas peligrosas del gabinete.

Directrices de instalación en campo

1. Inserte el módulo TC-IAH061 en la ranura designada en el bastidor del chasis hasta que las palancas de montaje encajen en la posición de bloqueo.
2. Alinee el bloque de terminales de 20 posiciones TC-TBNH con los pines del cabezal del módulo y presione firmemente para asegurar el enganche mecánico.
3. Termine los cables de señal de par trenzado blindado en los terminales de tornillo TC-TBNH, manteniendo el calibre de cable y las dimensiones de pelado adecuados.
4. Conecte a tierra todos los blindajes de drenaje de cables directamente a la barra de tierra del gabinete para mantener el rendimiento de inmunidad RFI especificado.
