Descripción

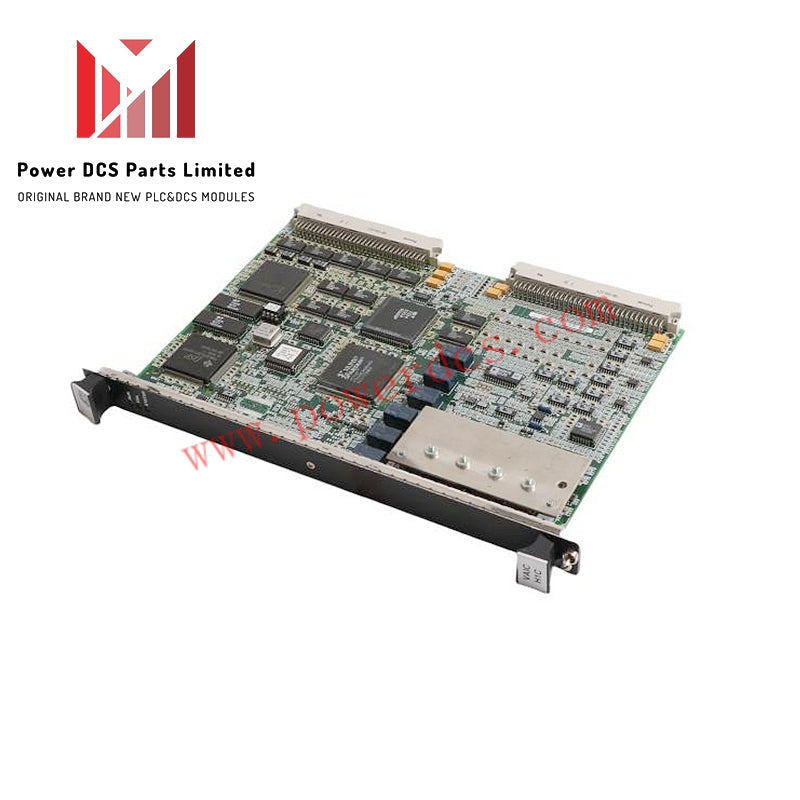

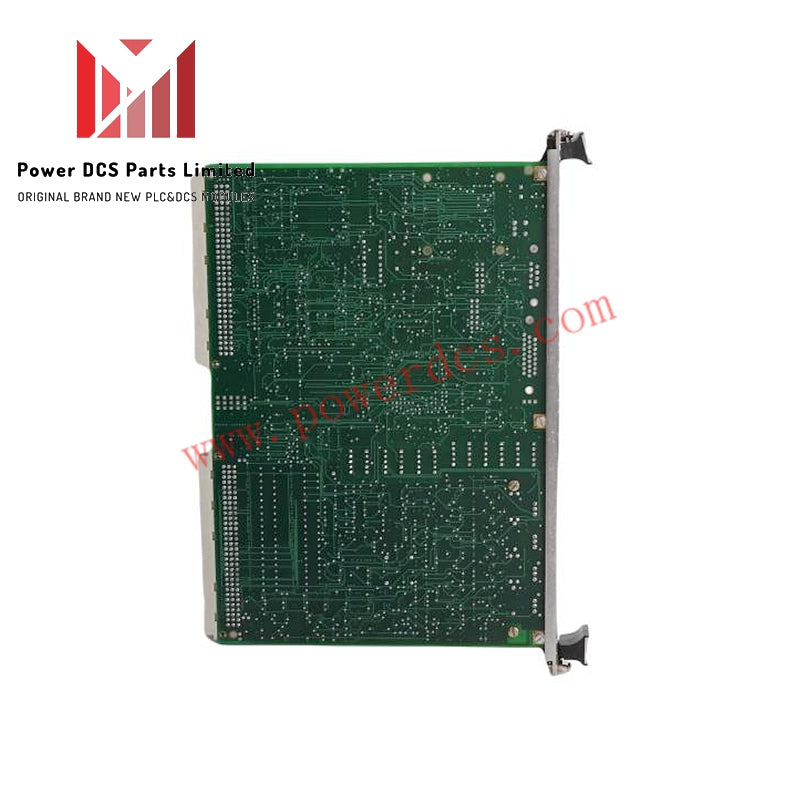

IS200VAICH1CBA es una tarjeta de Entrada/Salida Analógica (VAIC) de General Electric para la Serie Mark VI utilizada en sistemas de control de turbinas de gas GE Speedtronic. Soporta 20 entradas analógicas y 4 salidas analógicas con configuraciones simplex y TMR para aplicaciones de alta fiabilidad.
Especificaciones de Entrada/Salida
-
Número de Canales: 24 (20 entradas, 4 salidas)
-
Rango de Entrada: 4–20 mA
-
Impedancia de Entrada: 4–20 mA
-
Resolución del Convertidor de Entrada: A/D de 16 bits
-
Resolución del Convertidor de Salida: 12 bits
Procesamiento y Comunicación
-
Microprocesador: Intel Celeron 300 MHz
-
Memoria: Memoria flash de 128 MB
-
Ethernet: 10BaseT/100BaseTX (RJ-45)
-
Tiempo de Escaneo: 10 ms
Ambiental y Físico
-
Temperatura de Operación: 0 a 60 °C
-
Dimensiones:
• Altura: 26.04 cm
• Ancho: 1.99 cm
Soporte de Redundancia
-
Configuración: Soporta tanto simplex como TMR
-
Funcionalidad: En TMR, tres VAICs trabajan en paralelo con conmutación por fallo de redundancia. En simplex, un solo VAIC maneja la conversión de E/S.
