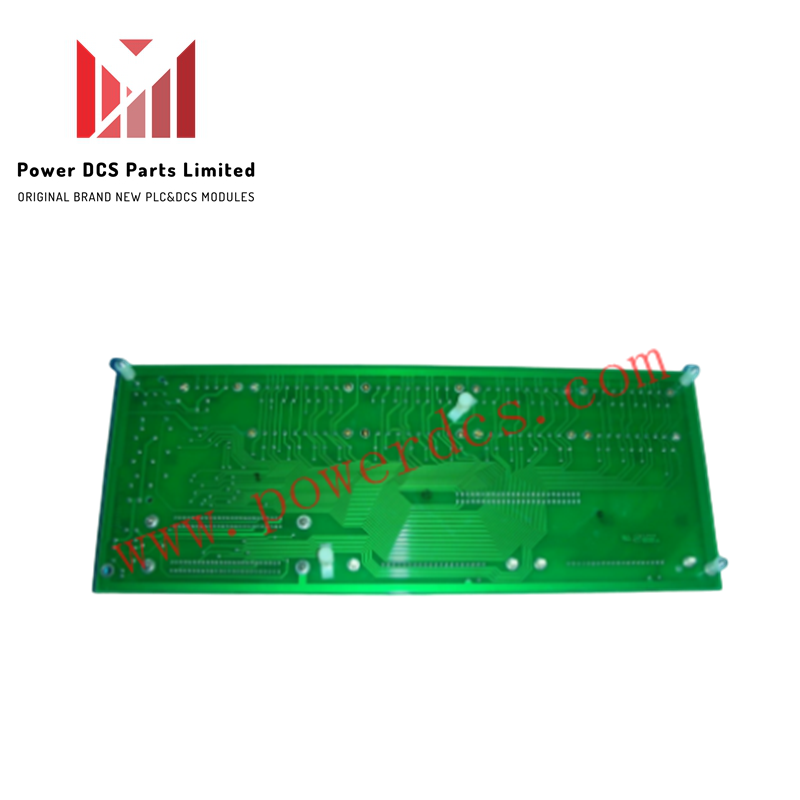

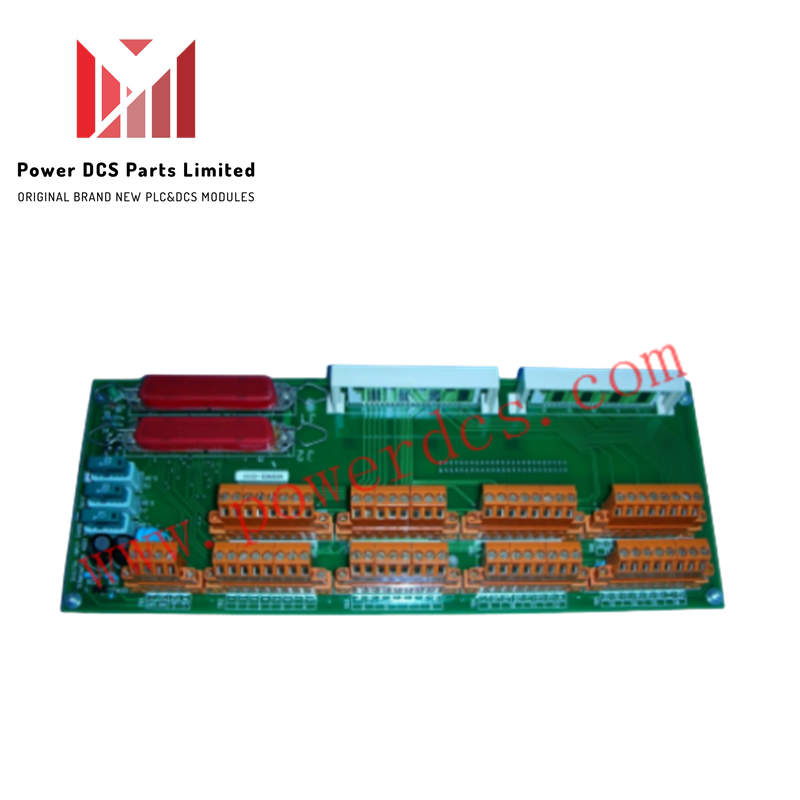

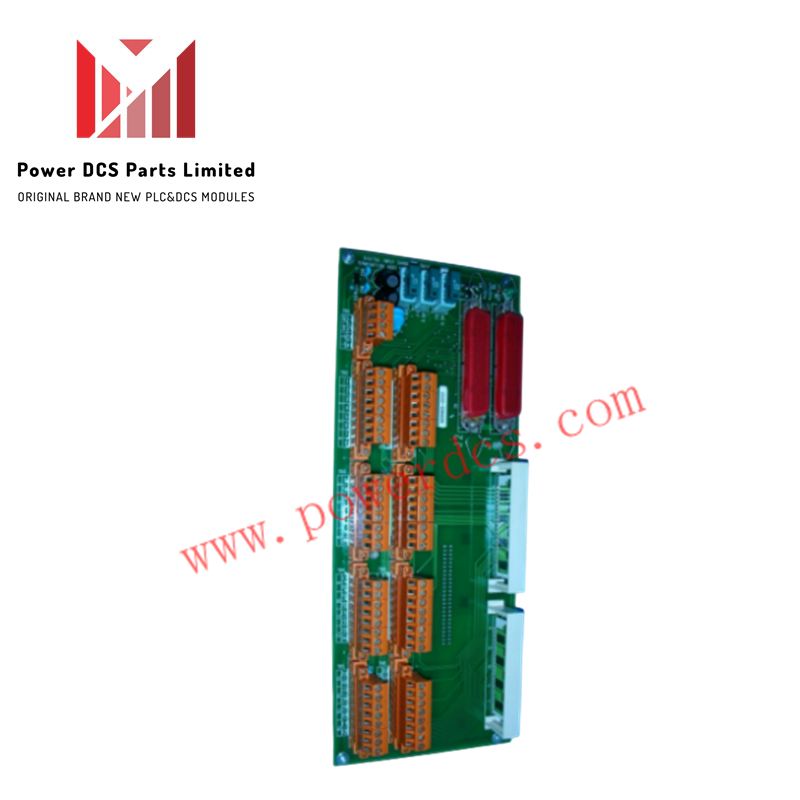

MU-TDIY22 51204160-125 | Honeywell | Módulo de entrada digital

El Honeywell 51204160-125, también catalogado como el módulo de entrada digital MU-TDIY22, funciona como un componente de hardware dedicado para la adquisición de señales discretas de 32 canales y la supervisión del estado del sistema dentro de las arquitecturas Honeywell Series 8 y Experion PKS.

Especificaciones de hardware

Aislamiento canal a canal y conectividad de bucle

Diseñado para el procesamiento de señales discretas, este módulo cuenta con robustas barreras de aislamiento galvánico de 2 kV CA entre las señales de entrada y el sistema de backplane, además de un aislamiento de 500 V CA entre los comunes agrupados cada 16 canales. La etapa de entrada de 24 VCC filtra el ruido industrial de alta frecuencia para evitar activaciones de contacto falsas, manteniendo al mismo tiempo la integridad de la señal a través de recorridos extendidos de cables de campo de bucle HART de 4-20 mA que comparten bandejas de cables comunes.

Preguntas frecuentes

P: ¿Es compatible el MU-TDIY22 con la sustitución en caliente (hot-swapping) durante el funcionamiento del rack?

R: Sí, el módulo cuenta con una arquitectura de hardware de sustitución en caliente que permite la inserción o extracción física sin retirar la alimentación del sistema ni interrumpir las operaciones del controlador en las ranuras del rack adyacentes.

P: ¿Cuáles son las tensiones de umbral para definir los estados lógicos de ENCENDIDO y APAGADO?

R: Un estado de entrada ENCENDIDO requiere una tensión entre 18 VCC y 26.4 VCC, mientras que un estado de entrada APAGADO se registra cuando la tensión del terminal cae a 5.0 VCC o menos.

P: ¿Cómo están aislados los 32 canales de entrada entre sí a través de los puntos de terminal?

R: Se mantiene un aislamiento galvánico de 500 V CA durante 1 minuto entre comunes, con los canales organizados en grupos aislados de 16.

Directrices de instalación en campo

• Verifique que la ranura de montaje del rack esté limpia y libre de residuos antes de insertar los conectores de borde del módulo.
• Fije todo el cableado de campo a los terminales de compresión de tornillo designados, manteniendo el cableado discreto de 24 VCC separado de los cables de CA de alta tensión para minimizar el acoplamiento de ruido.
• Mantenga una conexión a tierra de punto único para todos los hilos de drenaje del blindaje de los cables en la barra colectora de tierra principal del gabinete.
• Verifique que los niveles de tensión de campo no superen la clasificación máxima de 30 VCC en condiciones de tolerancia máxima de la fuente de alimentación.
• Utilice correas antiestáticas para la conexión a tierra al manipular módulos desmontados para evitar descargas estáticas en los pines expuestos del backplane.
