تولیدکننده عمده کارت GE DS200SDCCG1AHD Mark V

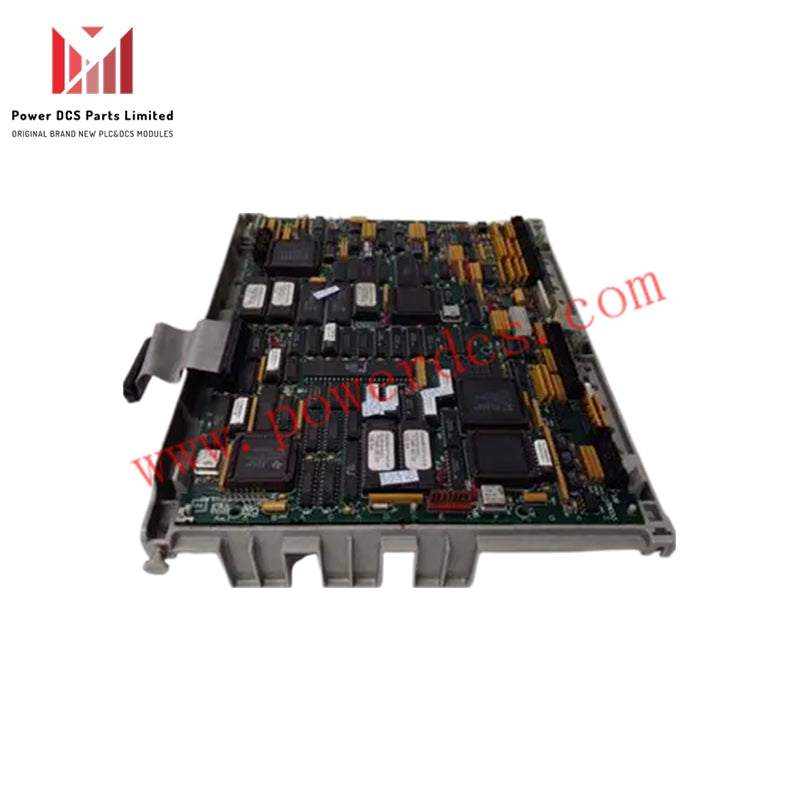

GE DS200SDCCG1AHD – برد کنترل درایو (سری Mark V)

شماره قطعه: DS200SDCCG1AHD
توضیح عملکردی: کارت کنترل درایو
مخفف عملکردی: SDCC
سازنده: GE – General Electric
سری: Mark V (Speedtronic)
دفترچه راهنما: GEI-100029
سبک پوشش PCB: پوشش معمولی
بازنگری‌ها:

• بازنگری عملکردی ۱: A

• بازنگری عملکردی ۲: H

• بازنگری اثر هنری: D

مروری بر محصول

 DS200SDCCG1AHD یک  برد کنترل درایو است که توسط  GE General Electric برای استفاده در  سری سیستم کنترل توربین Mark V توسعه یافته است. این سری قدیمی از اتوماسیون، کنترل و حفاظت از  توربین‌های بخار، گاز و بادی پشتیبانی می‌کند و یکی از آخرین سیستم‌های GE است که از فناوری اختصاصی  Speedtronic استفاده می‌کند، که در دهه ۱۹۶۰ با Mark I آغاز شد.

با وجود وضعیت توقف تولید آن، Mark V همچنان سیستمی بسیار مورد تقاضا به دلیل قابلیت اطمینان اثبات‌شده و معماری قوی خود باقی مانده است.  DS200SDCCG1AHD، اگرچه از نظر فنی به عنوان یک برد کنترل درایو طبقه‌بندی می‌شود، اغلب به طور خاص‌تر به عنوان  کارت کنترل درایو نامیده می‌شود به دلیل فرم فشرده و نام‌گذاری آن توسط مخفف عملکردی  SDCC .

ویژگی‌های سخت‌افزاری و جزئیات عملکردی

• پیکربندی میکروپردازنده:

• یکی وظایف کنترل درایو را بر عهده دارد

• دو تا به کنترل موتور اختصاص یافته‌اند، یکی برای عملیات ریاضیاتی سنگین بهینه شده است

• مجهز به سه میکروپردازنده

• RAM مشترک و قابل دسترسی برای همه پردازنده‌ها است

• عملکردهای پردازنده:

• قطعات الکتریکی و مدار:

• خازن‌ها

• مقاومت‌ها

• ترانزیستورها

• دیودها

• مدارهای مجتمع

• شامل قطعات استاندارد سرکوب و تنظیم ولتاژ Mark V

• قطعات شامل:

• جزئیات مونتاژ برد (طبق شماره قطعه رمزگشایی شده):

• نسخه عملکردی A

• نسخه عملکردی H

• نسخه Artwork D

• DS200 – برد استاندارد Mark V ساخت داخل

• SDCC – مخفف عملکردی کارت کنترل درایو

• G1 – طبقه‌بندی محصول گروه ۱

• AHD – کدهای بازبینی:

• پوشش PCB – عادی (غیر هم‌پوشان)

پیکربندی و تشخیص عیب

• تنظیم برد از طریق اتصال سریال:

• دانلود فایل‌های پیکربندی

• ویرایش و تغییر تنظیمات

• بارگذاری پیکربندی به برد

• نیاز به کارت ارتباطات LAN (برد کمکی اختیاری)

• اتصال از طریق کابل سریال به پورت سریال لپ‌تاپ به‌درستی پیکربندی شده

• استفاده از نرم‌افزار پیکربندی اختصاصی GE برای:

• پیکربندی دسته‌ای:

• فایل‌های پیکربندی یکسان می‌توانند در چندین برد بارگذاری شوند تا زمان راه‌اندازی صرفه‌جویی شود

• نکته مهم در دستکاری:

• همیشه قبل از قطع کابل سریال درایو را خاموش کنید تا از شوک الکتریکی ناشی از قطعات با ولتاژ بالا جلوگیری شود
