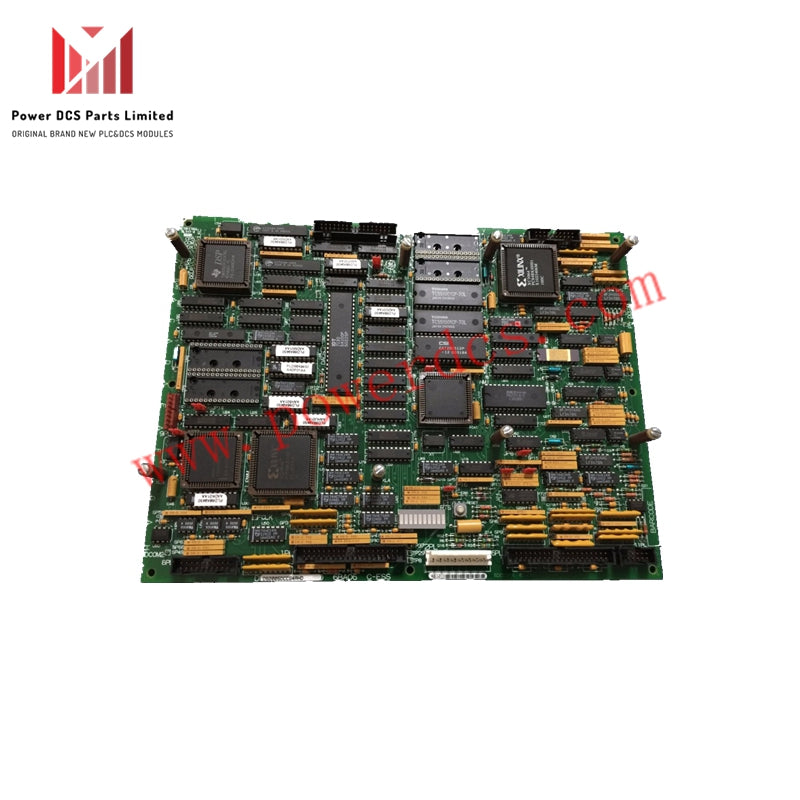

برد کنترل پیشرفته درایو GE DS200SDCCG4AGD

GE DS200SDCCG4AGD – کارت کنترل درایو (سری Mark V)

شماره قطعه: DS200SDCCG4AGD
توضیح عملکردی: کارت کنترل درایو
مخفف عملکردی: SDCC
سازنده: GE – General Electric
سری: Mark V (Speedtronic)
دفترچه راهنما: GEI-100029
پوشش PCB: پوشش معمولی
بازنگری‌ها:

• بازنگری عملکردی ۱: A

• بازنگری عملکردی ۲: G

• بازنگری اثر هنری: D

مروری بر محصول

برد مدار چاپی (PCB)  DS200SDCCG4AGD توسط  GE General Electric به طور خاص برای  سری سیستم کنترل توربین Mark V طراحی شده است. این سری محصول قدیمی برای کنترل و مدیریت درایوهای خودکار در کاربردهای  توربین‌های بادی، بخار و گازی استفاده می‌شود.

اگرچه متوقف شده و اکنون منسوخ محسوب می‌شود، سری Mark V همچنان در اتوماسیون صنعتی بسیار مورد احترام است. این سری به عنوان یکی از آخرین خطوط تولید GE شناخته می‌شود که از فناوری ثبت‌شده سیستم کنترل Speedtronic استفاده می‌کند، که ابتدا در اواخر دهه ۱۹۶۰ با سری Mark I معرفی شد.

ویژگی‌ها و مشخصات سخت‌افزاری

• معماری ریزپردازنده:

• شامل سه ریزپردازنده

• حافظه RAM مشترک که توسط همه پردازنده‌ها برای کنترل بلادرنگ قابل دسترسی است

• عملکردهای برد:

• هر میکروپروسسور عملکردهای کنترلی متمایزی را روی برد پردازش می‌کند

• به عنوان کنترل‌کننده اصلی سیستم درایو در برنامه‌های Mark V عمل می‌کند

• اتصال‌پذیری:

• یکی سیگنال‌های ورودی/خروجی را فراهم می‌کند

• منبع دیگر ولتاژ DC

• مجهز به کانکتورها برای اتصال به کارت‌های کمکی اختیاری

• کانکتورها به سایر بردهای کنترل درایو برای یکپارچه‌سازی سیستم

• دو کانکتور اختصاصی برای برد رابط منبع تغذیه:

• تنظیم ولتاژ:

• خازن‌ها

• مقاومت‌ها

• دیودها

• مدارهای مجتمع

• شامل اجزای استاندارد محدودکننده ولتاژ مانند:

• یادداشت بازنگری محصول:

• DS200SDCCG4AGD نسخه بازنگری شده‌ای از برد کنترل درایو اصلی DS200SDCCG4 است

• شامل سه بازنگری کلیدی محصول که عملکرد و طراحی گرافیکی را بهبود می‌بخشد

جدول خلاصه
