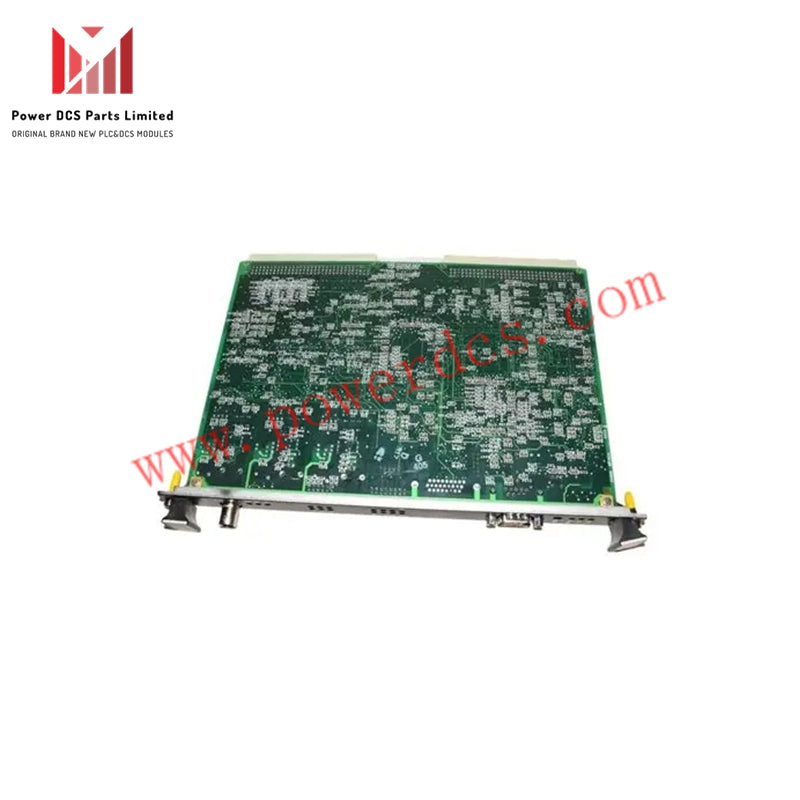

کارت لرزش VME GE Fanuc IS200VVIBH1CAB IS200VVIBH1C

مشخصات فنی IS200VVIBH1CAB

• Manufacturer: General Electric

• Product Series: Mark VI Speedtronic

• Functional Acronym: VVIB

• Part Number: IS200VVIBH1CAB

• Functional Description: برد لرزش VME

• پوشش PCB: پوشش همگن

• Primary Functional Revision: C

• Secondary Functional Revision: A

• Artwork Revision: B

سؤالات متداول

پوشش هم‌پوشان PCB روی IS200VVIBH1CAB چیست؟
پوشش هم‌پوشان PCB یک لایه محافظ نازک است که بر روی کل برد مدار چاپی اعمال می‌شود تا در برابر عوامل محیطی محافظت کرده و دوام را تضمین کند.

IS200VVIBH1CAB از چه سبک‌های بازنگری استفاده می‌کند؟
این برد دارای دو بازنگری عملکردی (درجه‌های C و A) و یک بازنگری هنری (درجه B) است.

درباره IS200VVIBH1CAB

برد IS200VVIBH1CAB یک قطعه برد ساخته شده توسط General Electric به عنوان بخشی از سیستم Mark VI است. این سیستم در دهه ۱۹۹۰ عرضه شد و به عنوان سیستم مدیریت توربین بخار و گاز تحت خانواده «Speedtronic» عمل می‌کند. این سیستم از معماری TMR (Triple Modular Redundant) استفاده می‌کند که شامل سه ماژول کنترل مستقل، منابع تغذیه و شبکه‌های ارتباطی (IONets) است. همچنین پیکربندی ساده‌تر Simplex برای سیستم‌های کوچکتر با نیاز به پیچیدگی کمتر موجود است.

مروری بر سخت‌افزار و مشخصات

برد IS200VVIBH1CAB به عنوان یک برد مانیتور لرزش در سیستم Mark VI عمل می‌کند. این برد سیگنال‌های پروب‌های لرزش متصل به بردهای ترمینال DVIB یا TVIB را پردازش می‌کند. این پروب‌ها موقعیت محوری روتور یا اکسنتریسیته، انبساط تفاضلی و لرزش را اندازه‌گیری می‌کنند. انواع پروب‌های سازگار شامل:

• زلزله‌ای

• فاز

• نزدیکی

• شتاب

• سرعت

علاوه بر این، تجهیزات مانیتورینگ لرزش Bently Nevada می‌توانند به‌طور دائمی به برد TVIB متصل شوند.

ویژگی‌های کلیدی سخت‌افزاری

• چگالی قطعات: برد به‌طور متراکم پر شده است، شامل بیش از پنجاه مدار مجتمع مانند FPGAهای Xilinx Spartan XCS30.

• حافظه: شامل تراشه‌های SRAM و RAM.

• قطعات: خازن‌ها، مقاومت‌ها، سلف‌ها و شش کانکتور (شامل دو بک‌پلین) روی هر دو سطح جلو و عقب نصب شده‌اند.

• صفحه جلو: با شماره برد علامت‌گذاری شده و مجهز به سه نشانگر LED.

نصب و نگهداری

لطفاً به‌طور دقیق دستورالعمل‌ها و روش‌های سازنده را برای نصب یا نگهداری IS200VVIBH1CAB دنبال کنید. دفترچه‌های نصب و دیتاشیت‌ها، از جمله راهنمای کنترل سیستم (GEH-6421)، دستورالعمل‌های مفصلی ارائه می‌دهند.

یادداشت‌های اضافی

این برد لرزش VME مدل IS200VVIBH1CAB، با وجود استفاده گسترده، مستندات آنلاین محدودی دارد. اطلاعات دقیق اینجا از بازرسی‌های بصری تکنسین‌های خبره استخراج شده است، که این شماره محصول عملکردی را به مرجع مفیدی برای مشخصات سخت‌افزار و قطعات تبدیل می‌کند.

شماره محصول خود اطلاعات مهم دستگاه را رمزگذاری می‌کند، مانند:

• برچسب سری IS200: محصول را به عنوان بخشی از سری Mark VI و منشأ ساخت داخلی GE شناسایی می‌کند.

• مخفف VVIB: نشان‌دهنده نقش آن به عنوان برد لرزش است.

• گروه‌بندی سری Mark VI: جزئی از گروه اول در خط تولید Mark VI.

• پوشش PCB: لایه محافظ هم‌پوشاننده اعمال شده روی PCB.

• بازنگری‌ها: تاریخچه سه‌گانه بازنگری (عملکردی و هنری) را نشان می‌دهد.
