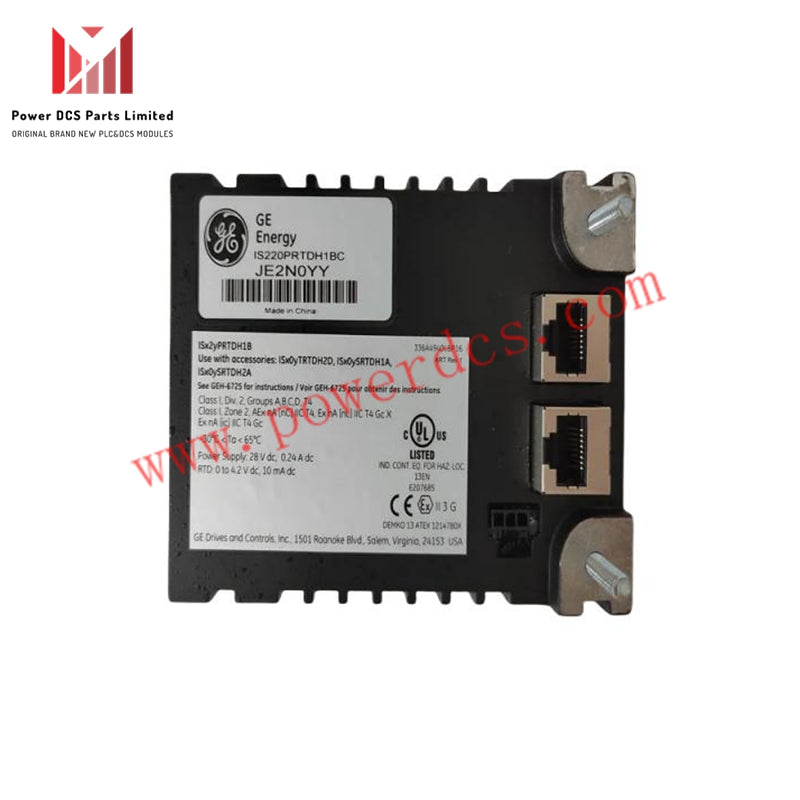

ماژول ورودی RTD GE Fanuc IS220PRTDH1B کیفیت بالا

مشخصات

• شماره قطعه: IS220PRTDH1B

• سازنده: General Electric

• سری: Mark VIe

• نوع محصول: بسته ورودی RTD

• دمای کاری: -30 تا 65 درجه سانتی‌گراد

• موجودی: موجود در انبار

• محل تولید: ایالات متحده آمریکا (USA)

مروری بر محصول

بسته IS220PRTDH1B یک بسته ورودی RTD (دستگاه دمای مقاومتی) است که توسط جنرال الکتریک به عنوان بخشی از سیستم کنترل توزیع شده سری Mark VIe طراحی و ساخته شده است. این بسته یک یا دو شبکه اترنت ورودی/خروجی را با برد ترمینال ورودی RTD رابط می‌کند. شامل یک برد پردازنده مشترک برای همه بسته‌های ورودی/خروجی توزیع شده Mark VIe و یک برد اکتساب اختصاصی برای عملکردهای ورودی ترموکوپل است.

توضیح عملکردی

• پشتیبانی از عملکرد ساده‌کس فقط.

• تغذیه از طریق ورودی برق سه‌پین و کانکتور DC-37 که مستقیماً به برد ترمینال متصل می‌شود.

• دارای دو کانکتور اترنت RJ45 برای خروجی.

• مجهز به نشانگرهای LED برای تشخیص‌های بصری.

• پشتیبانی از حداکثر هشت ورودی RTD روی بسته؛ بردهای ترمینال TRTD مرتبط تا 16 ورودی RTDرا پشتیبانی می‌کنند.

سازگاری و حالت‌های کنترل

تعداد بسته‌های ورودی/خروجی در مسیر سیگنال، حالت کنترل را تعریف می‌کند:

• ساده‌کس: یک بسته ورودی/خروجی با یک یا دو اتصال شبکه.

• دوگانه: دو بسته ورودی/خروجی با یک یا دو رابط شبکه.

• TMR (تکرار سه‌گانه مدولار): سه بسته ورودی/خروجی، هر کدام با یک اتصال شبکه.

PRTD جداسازی گالوانیکی برای مدار ورودی TRD فراهم می‌کند که نیاز به حفاظت گذرای خاصی روی برد ترمینال دارد. نسخه برد TRTDH1D شامل فیلتراسیونی است که با نرخ اسکن استاندارد PRTD سازگار است. برای نرخ‌های اسکن سریع، برد TRTDH2D فیلتراسیون کمتری ارائه می‌دهد تا عملکرد حفظ شود. ناسازگاری با نسخه‌های قبلی برد TRTD هشدار ایجاد می‌کند اما باعث آسیب فیزیکی نمی‌شود.

ویژگی‌های پردازنده

• برد پردازنده با برد اکتسابی که به عملکرد بسته I/O اختصاص دارد جفت می‌شود.

• در هنگام روشن شدن، مدار راه‌اندازی نرم ولتاژ را به برد پردازنده افزایش می‌دهد.

• تأمین‌کننده‌های برق محلی به ترتیب فعال می‌شوند و ریست پردازنده را غیرفعال می‌کنند.

• پس از تست‌های خودکار، پردازنده کد برنامه کاربردی خاص بسته/ماژول I/O را از حافظه فلش بارگذاری می‌کند.

• پردازنده سازگاری شناسه برد، برد اکتساب و برد ترمینال را تأیید می‌کند.

• ارتباطات اترنت از طریق DHCP با استفاده از شناسه منحصر به فرد برد ترمینال برقرار می‌شود.

• پس از مقداردهی اولیه، پردازنده منطق داخلی را برنامه‌ریزی کرده و برنامه کاربردی را اجرا می‌کند.

• پشتیبانی از عملکرد با یک یا دو ورودی اترنت با مسیرهای شبکه فعال همزمان، که تحمل خطا را افزایش می‌دهد.

• پورت‌های اترنت به‌طور خودکار سرعت‌ها را بین ۱۰ مگابیت بر ثانیه و ۱۰۰ مگابیت بر ثانیه مذاکره می‌کنند و از حالت‌های نیمه/تمام دوطرفه پشتیبانی می‌کنند.

پیکربندی خودکار مجدد

این ویژگی امکان پیکربندی خودکار بسته‌های I/O پس از تعویض را بدون دخالت دستی فراهم می‌کند. کنترلر بسته‌های جدید I/O را شناسایی کرده و به‌طور خودکار فایل پیکربندی صحیح را دانلود می‌کند و بوت‌لودرها، فرم‌ور و پارامترها را در صورت لزوم به‌روزرسانی می‌کند تا با تنظیمات کنترلر مطابقت داشته باشد.

سخت‌افزار ورودی آنالوگ

• برد ترمینال RTD  هشت ورودی RTD سه‌سیمه به برد PRTD ارائه می‌دهد.

• هر RTD، چه زمین‌شده و چه زمین‌نشده، جریان تحریک DC چندگانه ۱۰ میلی‌آمپر دریافت می‌کند.

• RTDها می‌توانند تا ۳۰۰ متر (۹۸۴ فوت) از کابینت I/O توربین قرار گیرند، با حداکثر مقاومت کابل دوطرفه ۱۵ اهم.

• مبدل A/D بسته سیگنال‌ها و جریان‌های تحریک را در حالت عادی چهار بار در ثانیه و در حالت سریع ۲۵ بار در ثانیه نمونه‌برداری می‌کند.

• زمان‌بندی نمونه‌برداری با فرکانس سیستم قدرت همگام‌سازی شده است.
