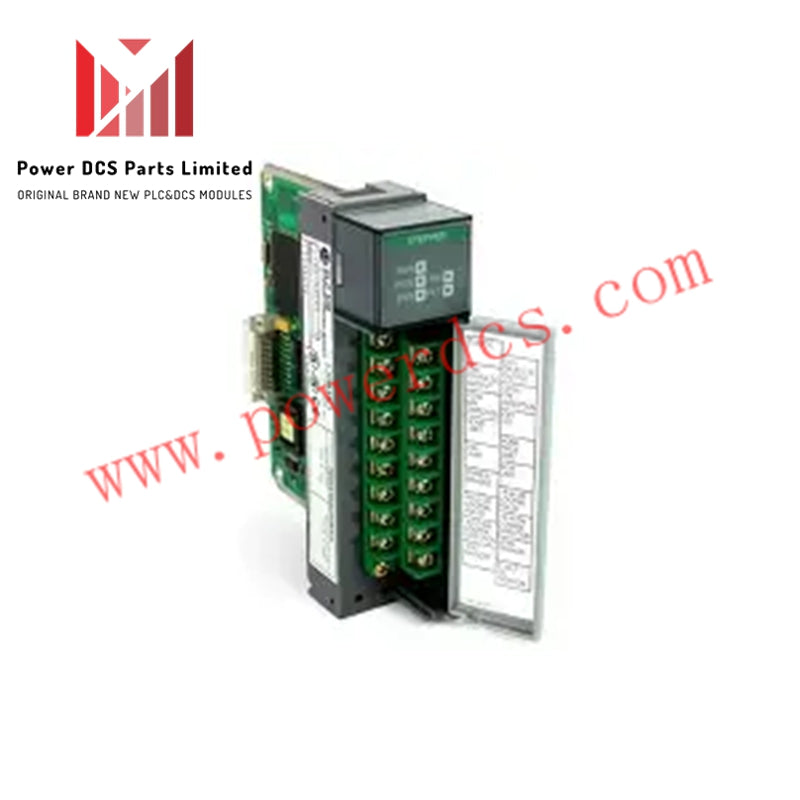

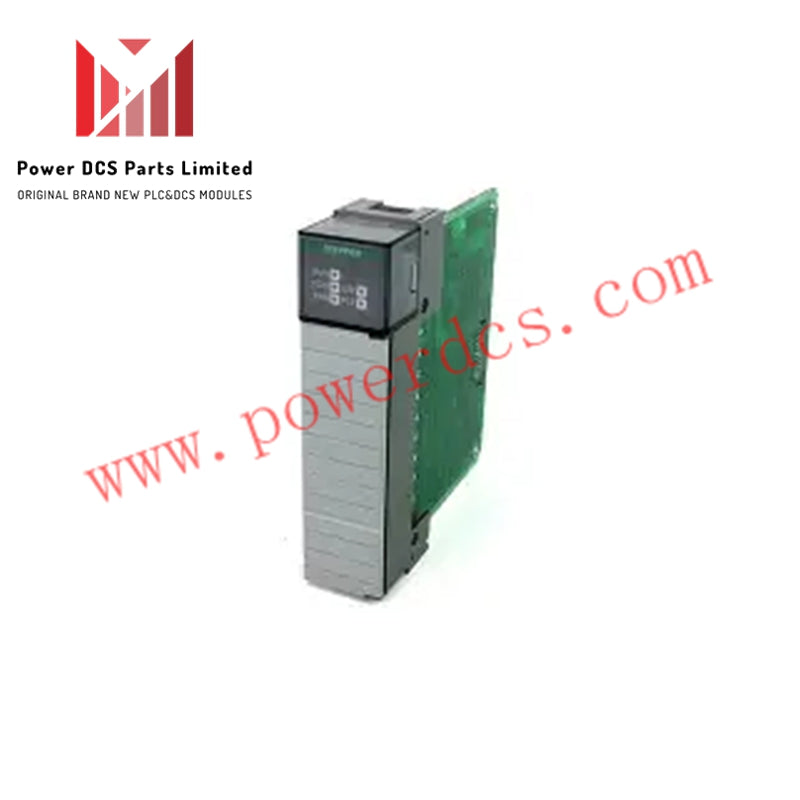

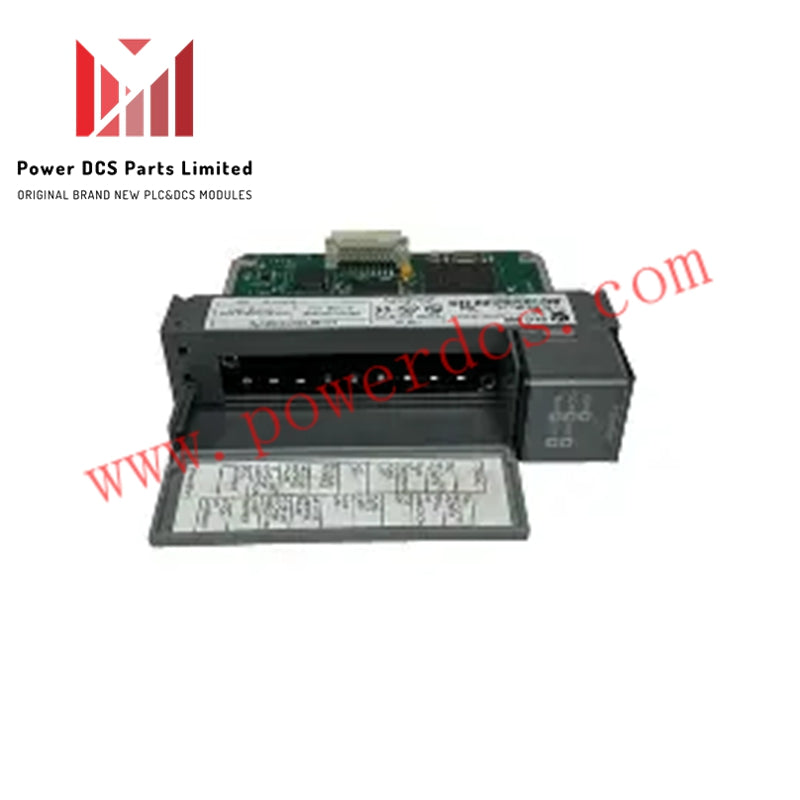

Allen-Bradley 1746-HSTP1 | Module de contrôleur pas à pas SLC

Présentation

Le 1746-HSTP1 d'Allen-Bradley est un module contrôleur pas à pas intelligent pour la plateforme SLC 500. Il s'intègre parfaitement avec les autres modules d'E/S 1746, offrant un contrôle de mouvement précis pour des applications industrielles exigeantes.

Spécifications techniques

Le 1746-HSTP1 supporte un axe et délivre jusqu'à 250 000 impulsions par seconde pour un contrôle précis du moteur pas à pas. Il dispose d'entrées différentielles et de sorties numériques, avec une capacité de fréquence d'entrée de 250 kHz. Le module fonctionne avec un profil de vitesse trapézoïdal, atteignant une accélération de 1 à 2000 impulsions par seconde en seulement 4 millisecondes.

Alimentation et exigences du bus arrière

Les ingénieurs comptent sur le 1746-HSTP1 pour une utilisation efficace de l'énergie dans les systèmes SLC. Il consomme 200 mA du bus arrière 5 V et 90 mA du bus arrière 24 V, assurant une distribution d'énergie stable entre les modules connectés.

Interfaces et connexions

Le 1746-HSTP1 se connecte avec les câbles 1746-HT et 1746-HCA pour une communication E/S fiable. Son système de rétroaction supporte des encodeurs incrémentaux différentiels évalués à +5 ou +15 V, offrant une performance en boucle fermée précise. Avec des diagnostics de boucle de retour programmables, le module assure une surveillance continue du système et un fonctionnement fiable.

Dimensions et poids

Compact mais robuste, le 1746-HSTP1 mesure environ 5" x 2" x 6" (13 cm x 5 cm x 15 cm) et pèse 15 oz (0,43 kg). Ce design économise de l'espace dans le rack tout en maintenant la durabilité dans les environnements industriels.

Performance et applications

Le 1746-HSTP1 fournit des sorties de train d'impulsions jusqu'à 250 kHz, ce qui le rend adapté aux applications de micro-pas. Il répond en 100 millisecondes à l'entrée et 2,5 millisecondes à la sortie, permettant un contrôle de mouvement précis et efficace. Les utilisations typiques incluent l'emballage, la manutention de matériaux et d'autres systèmes d'automatisation nécessitant un contrôle rapide des moteurs pas à pas.
