Allen-Bradley 1756-IF6CIS | Module d'entrée analogique ControlLogix

Présentation

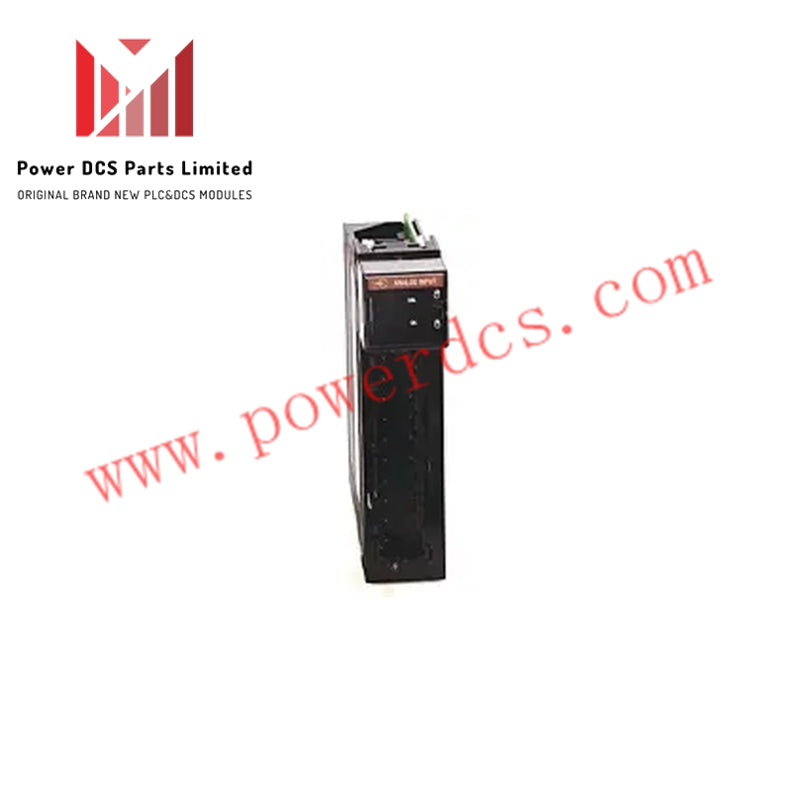

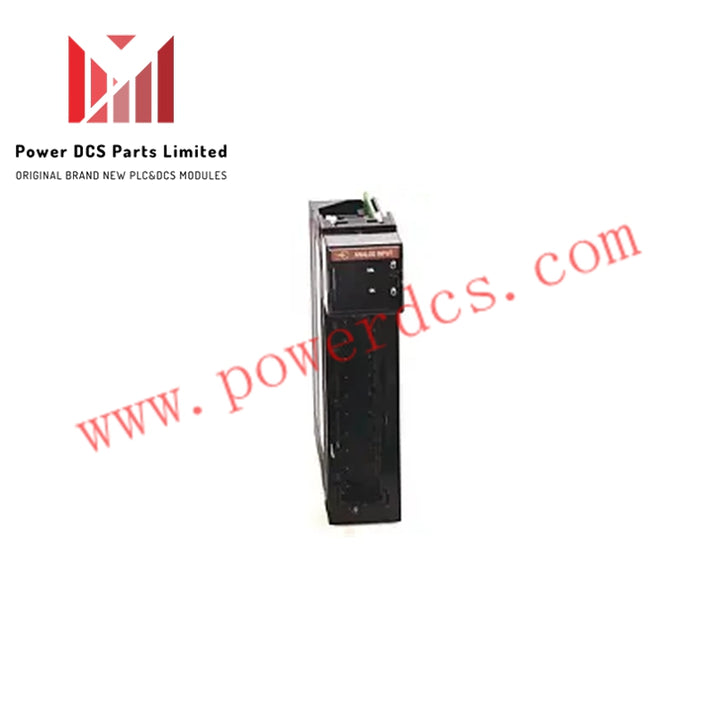

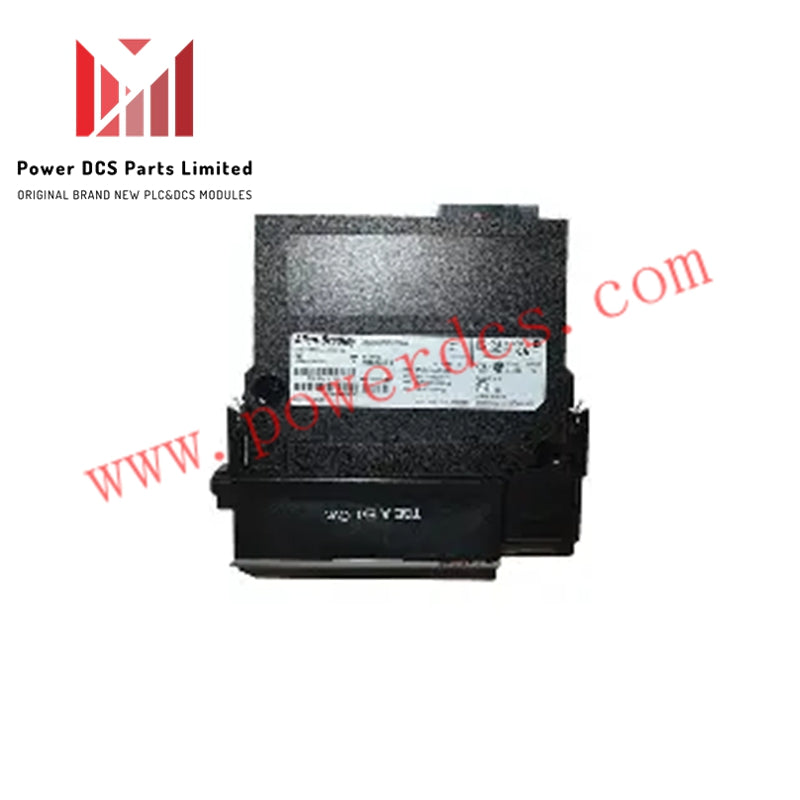

Le 1756-IF6CIS d'Allen-Bradley est un module d'entrée analogique ControlLogix avec six canaux isolés à source de courant. Chaque canal accepte des signaux de 0 à 20 mA et les convertit en données numériques à l'aide de la conversion Sigma-Delta. Cela permet un contrôle précis des processus et une surveillance dans les applications HMI, SCADA et PID.

Compatibilité

Le 1756-IF6CIS nécessite des borniers amovibles tels que 1756-TBCH ou 1756-TBS6H pour un câblage approprié. Il s'intègre parfaitement aux systèmes ControlLogix, offrant une numérisation en temps réel des entrées analogiques et prenant en charge des algorithmes avancés de contrôle des processus.

Spécifications électriques

Le 1756-IF6CIS offre une résolution de 16 bits, équivalente à 0,34 µA par bit, et prend en charge le mode entier (justifié à gauche, complément à 2) ou les formats de données en virgule flottante IEEE 32 bits. Il consomme 250 mA à 5V et 275 mA à 24V depuis le backplane et dissipe un maximum de 5,1 Watts à 60°C. Des alarmes configurables hautes, basses et de taux sont disponibles pour chaque canal d'entrée.

Caractéristiques

Le 1756-IF6CIS fournit un filtrage numérique en mode virgule flottante pour lisser le bruit du signal. La détection de fil déconnecté alerte les utilisateurs des entrées débranchées, améliorant la sécurité et la fiabilité du système. L'échantillonnage en temps réel garantit une conversion précise et rapide des données analogiques pour les six canaux.

Spécifications physiques

Le module mesure 284 × 194 × 69 mm et pèse 0,79 livre. Son design compact permet une installation efficace dans les racks ControlLogix, économisant de l'espace tout en maintenant un accès facile pour le câblage et la maintenance.
