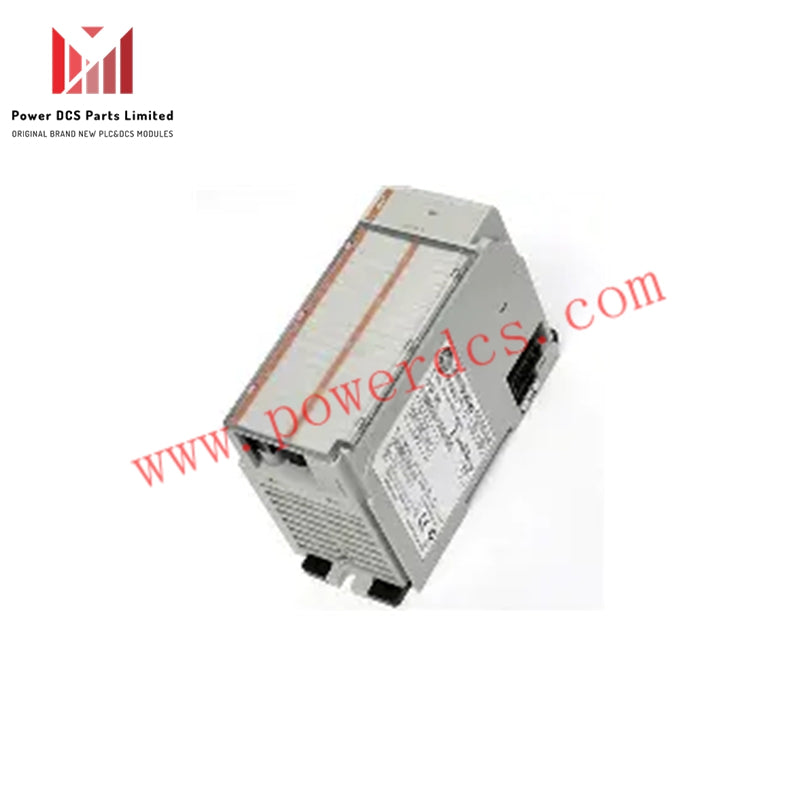

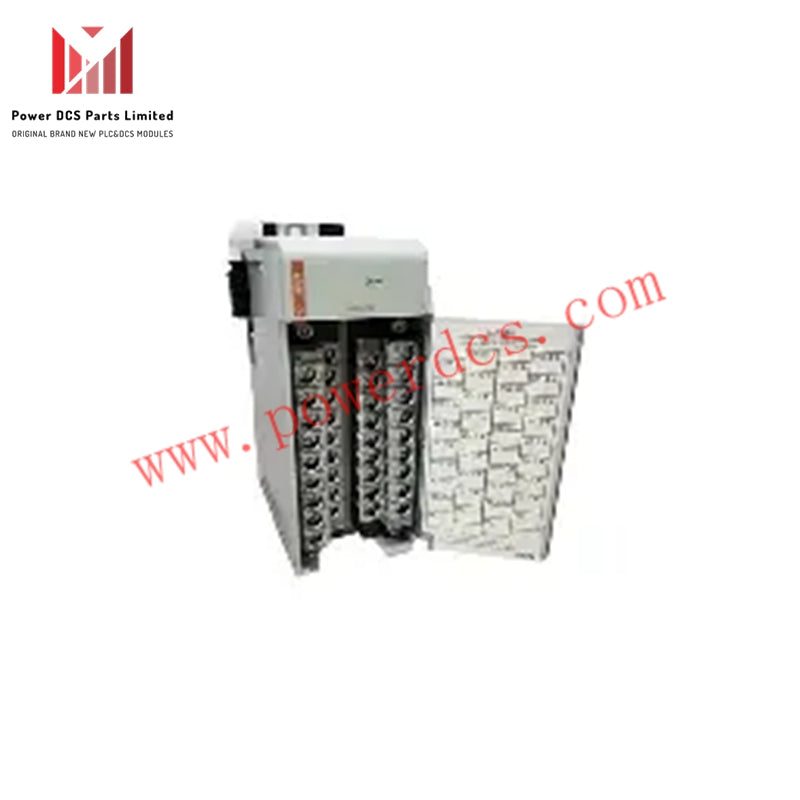

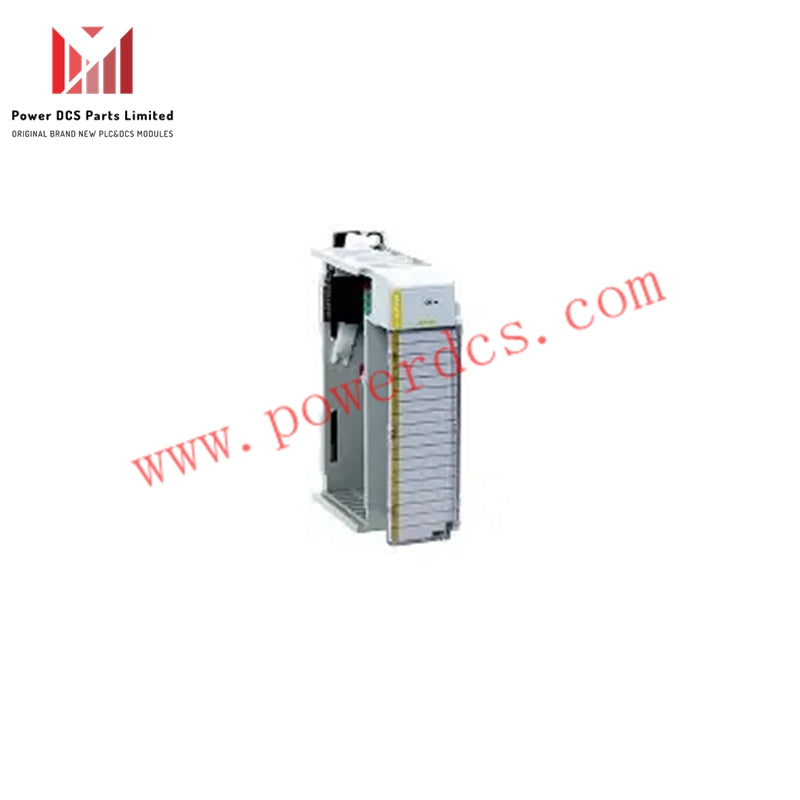

Module de sortie analogique Compact I/O Allen-Bradley 1769-OF8

Description
Le Allen-Bradley 1769-OF8 est un module de sortie analogique Compact I/O conçu pour être utilisé avec les 1769 et certains contrôleurs CompactLogix 1768, ainsi qu'avec les contrôleurs MicroLogix 1500. Il est principalement utilisé pour piloter les éléments de commande finale (FCE) dans une boucle de contrôle et pour fournir des signaux aux dispositifs récepteurs et de mesure.

Caractéristiques clés

• Huit (8) canaux de sortie de courant simple-ended

• Plages de sortie configurables : 0–20 mA ou 4–20 mA

• Convertisseur numérique-analogique (DAC) 16 bits

• Résolution :

• 15,59 bits, 0,323 µA/bit (4–20 mA)

• 15,91 bits, 0,323 µA/bit (0–20 mA)

• Taux de conversion : 5 ms sur tous les canaux

• Réponse en échelon à 63 % de la sortie : < 2,9 ms

• Plage de sortie analogique : 0–21 mA et 3,2–21 mA

Applications
Le 1769-OF8 peut piloter une variété d'éléments de commande finale tels que des vannes de régulation, des variateurs de fréquence (VFD), des positionneurs et des dispositifs similaires. Lorsqu'il est intégré avec un contrôleur PID embarqué dans le processeur, il permet un contrôle automatique en boucle fermée.

Il peut également s'interfacer avec des éléments récepteurs et de mesure compatibles tels que des compteurs de panneau, des enregistreurs de données, des répartiteurs de signal et d'autres équipements de surveillance.
