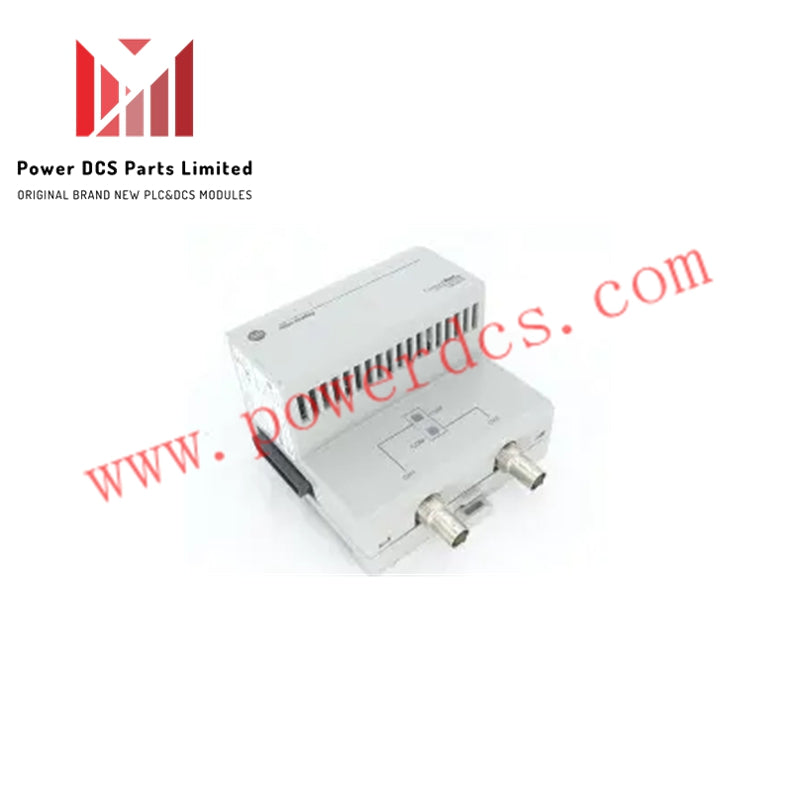

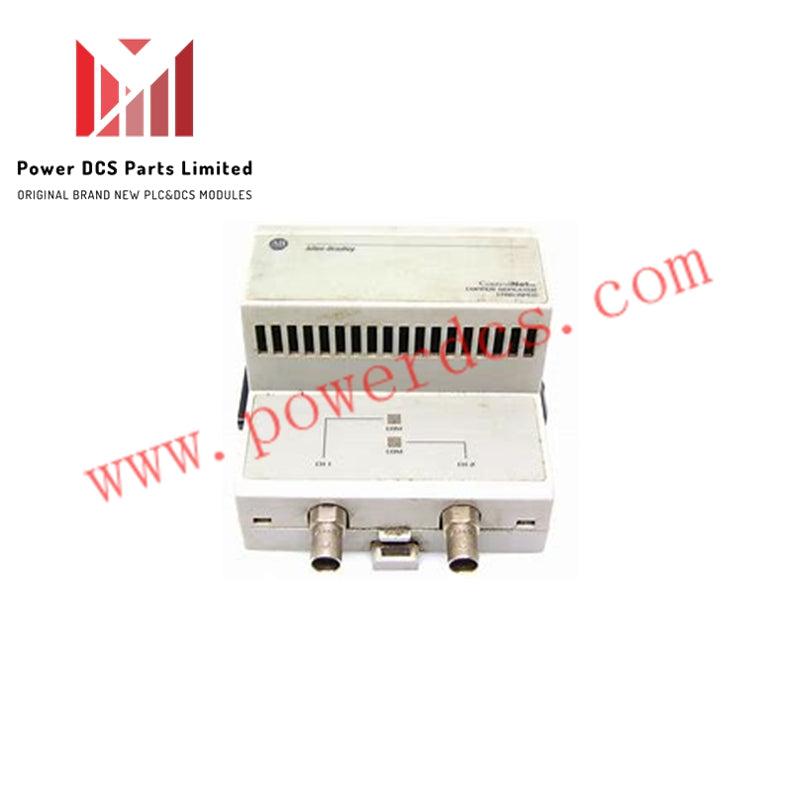

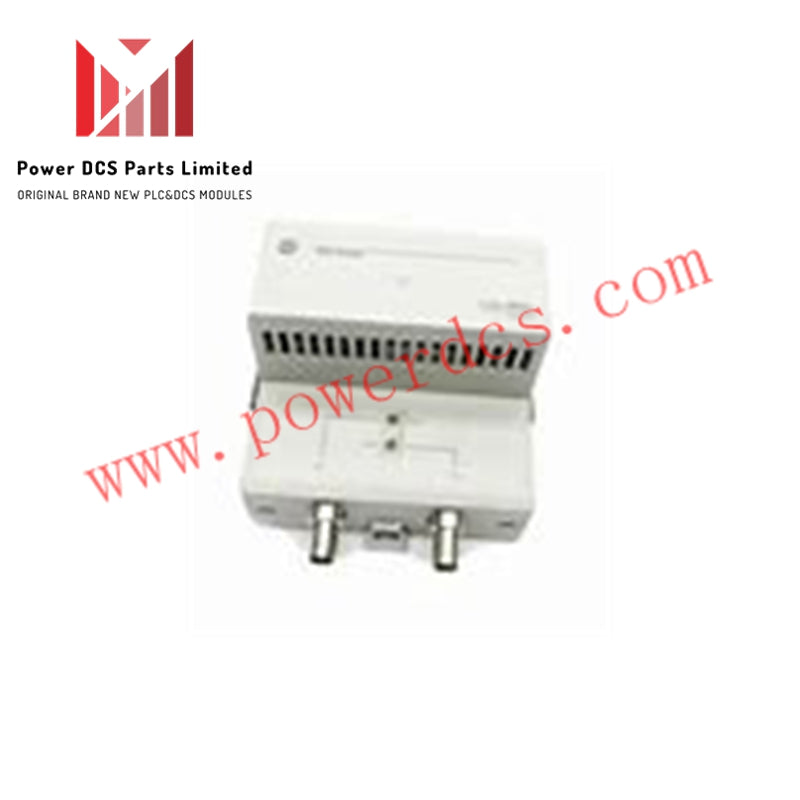

Allen-Bradley 1786-RPCD | Module répéteur double cuivre ControlNet

Présentation

Le 1786-RPCD d'Allen-Bradley est un module répéteur double cuivre ControlNet conçu pour étendre efficacement les réseaux industriels ControlNet. Il prend en charge les topologies linéaire, étoile et redondante tout en assurant une transmission fiable du signal sur des câbles coaxiaux RG6.

Ports et connectivité

Ce module dispose de deux ports coaxiaux ControlNet, permettant une configuration réseau flexible. Il est compatible avec l'adaptateur répéteur 1786-RPA/B , autorisant jusqu'à quatre 1786-RPCD modules par adaptateur pour étendre les distances de communication.

Spécifications électriques

Le 1786-RPCD reçoit 5V DC de l'adaptateur répéteur, avec une consommation de courant sur le backplane de 400 mA. Il a une puissance maximale consommée et dissipée de 2 Watts, garantissant un fonctionnement stable dans des environnements industriels standards.

Spécifications physiques

Ce module répéteur mesure 101,2 mm × 111 mm × 69 mm (4,048 × 4,44 × 2,76 pouces) et se monte facilement sur un rail DIN de 35 mm. Son boîtier ouvert nécessite une installation dans une armoire industrielle protectrice.

Fonctionnalités opérationnelles

Le 1786-RPCD supporte des distances typiques de répéteur allant jusqu'à 1 km. Des indicateurs LED pour les canaux 1 et 2 fournissent un retour d'état en temps réel, une illumination verte indiquant un statut opérationnel et un clignotement vert indiquant une communication active.

Mise en œuvre réseau

Ce module à double port est idéal pour étendre les segments ControlNet et mettre en œuvre des sections réseau isolées. Les ports inutilisés nécessitent une résistance de terminaison de ligne de tronc 75 Ohms (1786-XT) pour maintenir l'intégrité du signal.

Spécifications environnementales

Le 1786-RPCD fonctionne dans une plage de température de 0°C à 60°C, ce qui le rend adapté à une grande variété d'environnements industriels.
