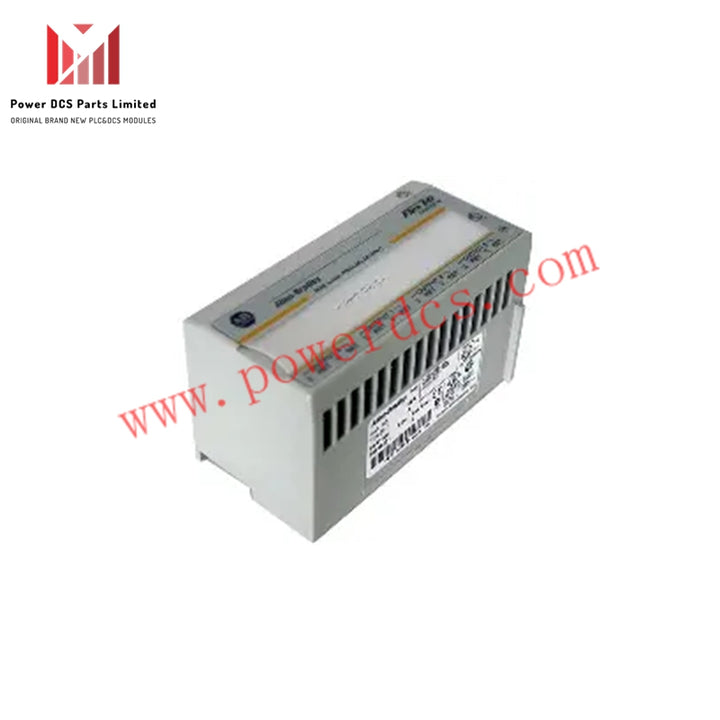

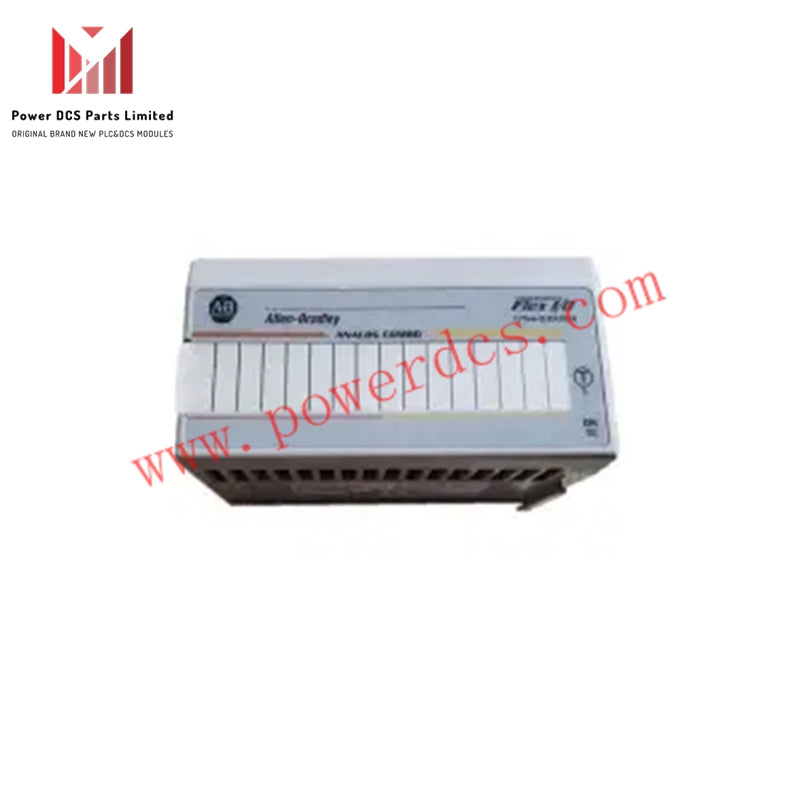

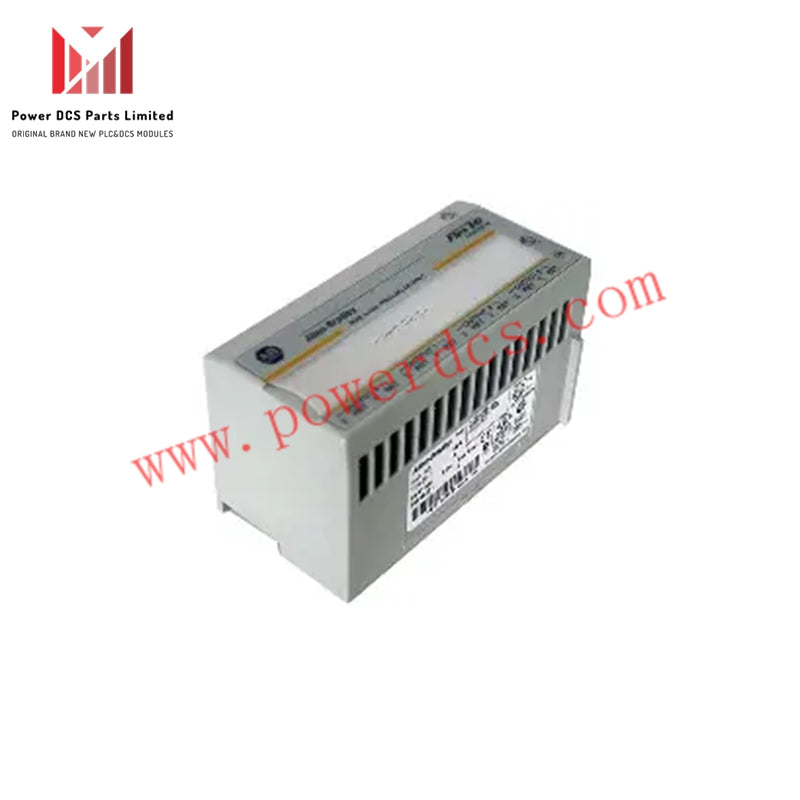

Module d'entrée analogique Allen-Bradley 1794-IF4I Flex I/O

Présentation
Le Allen-Bradley 1794-IF4I est un module d'entrée analogique isolé FLEX I/O conçu pour fournir une acquisition de signal fiable dans les systèmes d'automatisation industrielle. Il dispose de quatre canaux d'entrée analogique isolés capables de gérer à la fois des signaux de courant et de tension, offrant flexibilité et précision pour une large gamme d'applications.

Spécifications techniques

• Fabricant : Rockwell Automation

• Marque : Allen-Bradley

• Numéro de pièce / Référence : 1794-IF4I

• Description du produit : Module d'entrée analogique isolé FLEX I/O

• Type de conversion : Sigma-Delta

• Nombre d'entrées : 4 canaux isolés

• Types de signaux d'entrée :

• Courant : 0–20 mA, 4–20 mA, ±20 mA

• Tension : ±10 VCC, 0–10 VCC, ±5 VCC, 0–5 VCC

• Résolution d'entrée :

• 16 bits – unipolaire

• 15 bits + signe – bipolaire

• Courant : 0,320 µA/comptage unipolaire, 0,640 µA/comptage bipolaire

• Tension : 0,156 mV/comptage unipolaire, 0,313 mV/comptage bipolaire

• Unités de base de bornier : 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN

• Alimentation DC externe (nominale) : 24V DC

• Plage d'alimentation DC externe : 19,0…31,2 VCC (y compris ondulation AC de 5 %)

• Montage : Rail DIN

• Section de câble : Déterminée par l'unité de base de bornier installée

• Température de fonctionnement : 0…55 °C (32…131 °F)

• Température de stockage : –40…85 °C (–40…185 °F)

• Vibration : 5g @ 10 à 500 Hz

• Choc de fonctionnement : 30g

• Courant FlexBus : 50 mA

• Tension d'isolation : 120 V continu

• Dissipation de puissance : 2,0 W @ 31,2 VCC max.

• Dissipation thermique : 6,8 BTU/h @ 31,2 VCC max.

• Poids d'expédition : Environ 0,3 lb

• UPC : 10781180908634

• UNSPSC : 32151602

Description
Le Allen-Bradley 1794-IF4I module FLEX I/O fournit quatre entrées analogiques différentielles isolées avec un indicateur intégré de puissance et d'état. Il est compatible avec plusieurs unités de base de bornier, y compris 1794-TBT, 1794-TBT3S, 1794-TB3, 1794-TB3S, 1794-TBNF, et 1794-TBN.

Avec un type de conversion d'entrée sigma-delta, le 1794-IF4I offre un taux de conversion de 2,5 à 7,5 millisecondes pour tous les canaux. Il est calibré en usine mais peut être recalibré si nécessaire. Sa précision est évaluée à 0,1 % de l'échelle complète à 25 °C pour les entrées de tension et de courant. La précision de l'entrée de tension prend en compte les termes d'erreur de gain, de répétabilité, de décalage et de non-linéarité.

Le module fonctionne avec un courant FlexBus de 50 mA et une tension FlexBus de 5V DC, ce qui en fait un composant fiable pour une acquisition de données analogiques précise et efficace dans les systèmes de contrôle distribués.
