Module E/S Analogique GE DS200TCCAG1BAA

À propos du DS200TCCAG1BAA

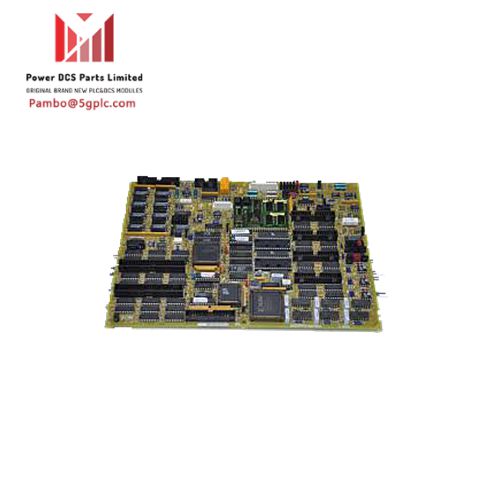

La DS200TCCAG1BAA est une carte de circuit imprimé (PCB) développée par General Electric pour leur série de systèmes de contrôle de turbine Mark V. Cette série, incluant la DS200TCCAG1BAA, est conçue pour gérer et contrôler des ensembles de turbines éoliennes, à gaz et à vapeur. Bien que la série Mark V soit désormais obsolète, elle reste appréciée pour être l'une des dernières à utiliser la technologie brevetée du système de contrôle Speedtronic de GE, introduite pour la première fois dans la série Mark I à la fin des années 1960. La DS200TCCAG1BAA est une version révisée de la carte analogique d'entrée/sortie DS200TCCAG1 TC2000 originale, intégrant des mises à jour significatives pour améliorer sa fonctionnalité.

Conseils et spécifications matérielles

La DS200TCCAG1BAA sert de carte analogique d'entrée/sortie TC2000 au sein de la série Mark V. Elle comprend les composants matériels suivants :

• Microprocesseur : Un microprocesseur 80196.
• Modules PROM : Plusieurs modules de mémoire morte programmable (PROM) qui stockent les instructions et le firmware.
• LED : Une LED visible depuis la vue latérale de la carte.
• Connecteurs : Deux connecteurs 50 broches, identifiés comme JCC et JDD.

Ces connecteurs et composants permettent à la DS200TCCAG1BAA d’exécuter ses fonctions prévues dans le système de contrôle de turbine Mark V. Voici quelques connecteurs clés sur ce PCB :

• 2PL : Connecteur de distribution d’alimentation de la carte TCPS
• 3PL : Connecteur des signaux conditionnés du bus de données des cartes STCA, TCCA et TCCB
• JAA : Connecteur des signaux de sortie 4-20 mA de la carte terminale CTBA
• JBB : Connecteur des signaux d’entrée 4-20 mA de la carte terminale CTBA
• JCC : Connecteur des signaux d’entrée RTD de la carte terminale TBCA
• JDD : Connecteur des signaux d’entrée RTD de la carte terminale TBCA
• JAR/S/T : Connecteur des signaux d’entrée de la carte terminale TBQA
• JC : Connecteur des signaux de diagnostic d’alimentation de la carte TCPS
• Connecteur JEE

Spécifications techniques

• Fabricant : GE General Electric
• Série : Mark V
• Numéro de pièce : DS200TCCAG1BAA
• Description fonctionnelle : Module analogique d’E/S TC2000
• Acronyme fonctionnel : TCCA
• Revêtement PCB : Revêtement normal
• 1ère révision fonctionnelle : B
• 2ème révision fonctionnelle : A
• Révision graphique : A
