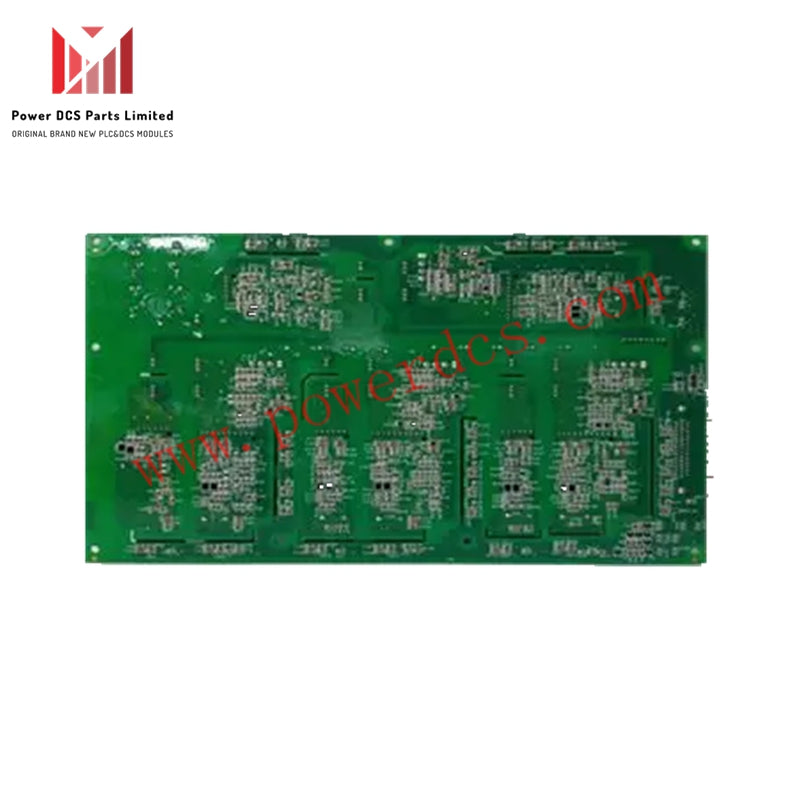

Carte d'interface pont DB GE Fanuc IS210AEDBH3ACC toute neuve

Spécifications techniques IS210AEDBH3A

Fabricant : GE Energy
Série : Mark VIe Wind
Numéro de pièce : IS210AEDBH3A
Sigle fonctionnel : AEDB
Description fonctionnelle : Carte d'interface pont DB
Revêtement PCB : Revêtement conforme
Révision fonctionnelle : A

À propos de l'IS210AEDBH3A

La IS210AEDBH3A est un composant de circuit imprimé (PCB) fabriqué par GE Industrial Systems pour le système Mark VIe. Cette série comprend des composants standard tels qu'une interface opérateur (HMI) avec un logiciel conçu pour coordonner avec le matériel de turbine—intégrant des graphiques CIMPLICITY et la boîte à outils du système de contrôle GE.

• Le produit présente une révision fonctionnelle unique notée "A" et est marqué par l'étiquette de la série IS210, indiquant une version d'assemblage spéciale.

• Le sigle AEDB le désigne comme une carte d'interface pont DB.

• La série Mark VIe, à laquelle appartient cette carte, représente une amélioration significative par rapport à la série précédente Mark V du système de contrôle de turbine, étendant ses applications aux assemblages automatisés d'entraînement d'éoliennes.

• La série Mark VIe est parmi les dernières séries GE Mark incorporant la technologie brevetée du système de contrôle Speedtronic, introduite à l'origine avec la série Mark I dans les années 1960.

Présentation matérielle et spécifications

• La carte IS210AEDBH3A dispose de plusieurs connecteurs :

• Quatre prises à 3 positions

• Deux connecteurs à broches à 2 positions

• Un connecteur de câble à angle droit

• Neuf connecteurs à broches verticales

• Les composants de protection de tension comprennent quatre transformateurs (trois alignés, un séparé), étiquetés Bicron B9718 342A 4902 AGP1.

• Contient plus de 175 circuits intégrés, dont quatre puces oscillantes.

• Un grand nombre de résistances à film métallique, condensateurs, diodes et transistors sont répartis sur le PCB.

• La carte est revêtue d'un revêtement conforme—une fine couche isolante protectrice couvrant toute la carte et ses composants, plus fine mais plus complète que le revêtement « normal » utilisé dans d'autres modèles.

• La carte est percée neuf fois autour des bords pour une installation sécurisée, avec des trous supplémentaires dans le corps.

• Les marquages sur la carte incluent des codes tels que 94V-0, M3 et FA/01.

Notes supplémentaires

• L'assemblage spécial IS210 et la révision fonctionnelle unique peuvent affecter les dimensions et les spécifications de performance.

• Des informations détaillées sur le produit sont accessibles dans les manuels, fiches techniques et guides d'utilisation GE.

• L'IS210AEDBH3A appartient au groupe 3, moins courant, de la série Mark VIe comparé aux groupes 1 et 2.

• AX Control offre une garantie de trois ans sur ce produit.

Questions fréquemment posées (FAQ)

Q : Pourquoi le PCB IS210AEDBH3A comporte-t-il un nombre élevé standard de résistances, condensateurs et diodes ?
R : Ces composants servent à la suppression de tension et au stockage d'énergie, fonctions courantes des cartes d'interface pont GE.

Q : Quelle garantie accompagne ce produit ?
R : Il est livré avec une garantie de trois ans assurée par AX Control.

Q : Que signifie le "H3" dans le numéro de produit ?
R : Le "H3" indique la classification de cette carte dans le groupe 3 de la série Mark VIe et qu'elle possède un revêtement conforme sur le PCB.
