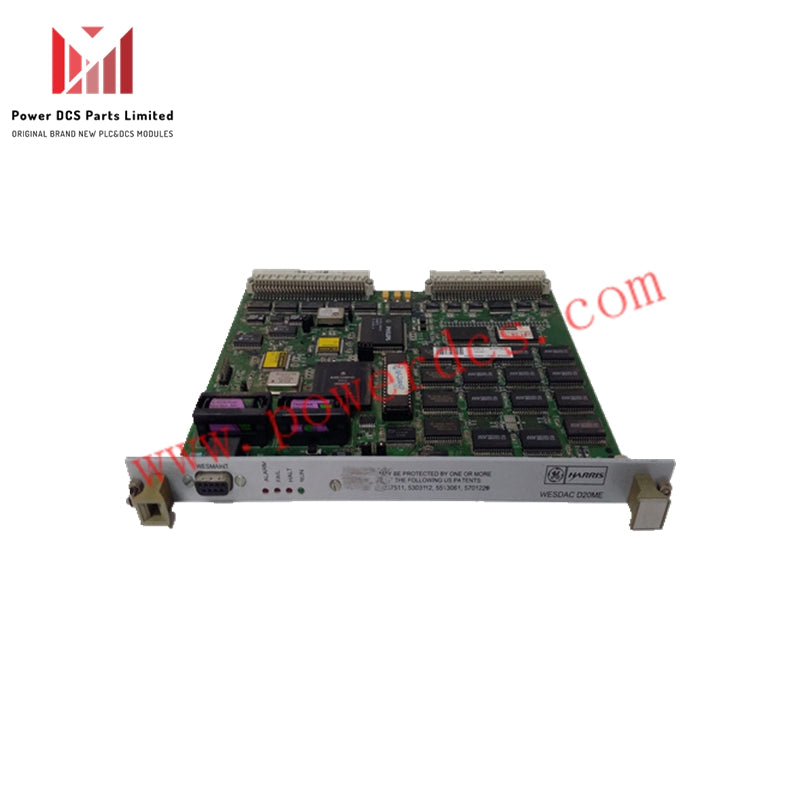

Module de sortie de contrôle polyvalent GE Fanuc WESDAC D20S

Composition du système

Le Module d'état D20 se compose de deux composants détachables :

• WESTERM D20 S (Module inférieur – Carte de terminaison)

• WESDAC D20 S (Module supérieur – Traitement du signal & Communication)

Le WESTERM D20 S gère toutes les connexions de câblage sur le terrain, tandis que le WESDAC D20 S traite les signaux d'entrée et communique avec le processeur principal D20 (WESDAC D20 M). Ces modules sont montés ensemble sur une baie standard de 19 pouces et interconnectés via trois connecteurs 40 broches.

Caractéristiques principales

Câblage sur le terrain & terminaison (WESTERM D20 S)

• Fournit des bornes à sertir pour les connexions sur le terrain.

• Prend en charge jusqu'à 64 entrées numériques, divisées en 8 groupes de 8.

• Chaque groupe possède son propre retour commun et est électriquement isolé des autres.

• Accepte des plages de tension d'entrée de 12 VCC à 130 VCC en utilisant des résistances de chute de tension.

• Toutes les entrées sont bipolaires, supportant à la fois les systèmes de masse positive et négative .

Protection contre les surtensions & impulsions

• Équipé de condensateurs et varistances sur toutes les entrées terrain.

• Fournit une capacité de tenue aux surtensions (SWC) et une protection contre les impulsions pour une fiabilité accrue dans des environnements difficiles.

Configuration flexible

• Les entrées peuvent être configurées en mode commun de groupe ou en mode mouillage de contact .

• L'alimentation de mouillage peut être interne ou externe et est fusible pour protection.

• Bloc de cavaliers situé sur le WESTERM D20 S définit l' adresse esclave du module sur le D.20 Link.

Communication & alimentation

• Dispose de deux connecteurs DB9 pour le chaînage en guirlande et la communication D.20 Link.

• Comprend un port de maintenance DB9 (WESMAINT D20) pour diagnostics et accès terminal VT100.

• L'alimentation du WESDAC D20 S est fournie via le câble D.20 Link et est filtrée et fusible sur le WESTERM D20 S.

Conception facilitant la maintenance sur site

• Seuls des composants passifs sont logés sur le WESTERM D20 S.

• Tous les composants actifs résident sur le WESDAC D20 S, permettant un remplacement facile de l'unité de traitement sans perturber le câblage sur le terrain.

Architecture d'E/S distribuée

L'unité terminale distante GE D20 (RTU) exploite une architecture de traitement distribuée avec acquisition de données et contrôle en temps réel. La conception modulaire du système permet de positionner les modules d'E/S près des équipements principaux, réduisant la complexité du câblage et améliorant les temps de réponse.

Points forts de l'architecture

• Modules d'E/S intelligents :
  Chaque module comprend un microprocesseur embarqué et agit comme un esclave du processeur principal D20.

• Protocoles supportés :

• Protocole DNP3 – pour la communication SCADA standard industrielle.

• D.20 Link (protocole HDLC) – un protocole propriétaire GE à haute vitesse et haut niveau.

• Interfaces de communication :
  Chaque module d'E/S est équipé de ports de communication série et d'une variété d'options de connexion sur le terrain.

• Conception matérielle modulaire :
  Tous les modules d'E/S distants partagent une construction matérielle commune, permettant cohérence et maintenance simplifiée à travers le système.
