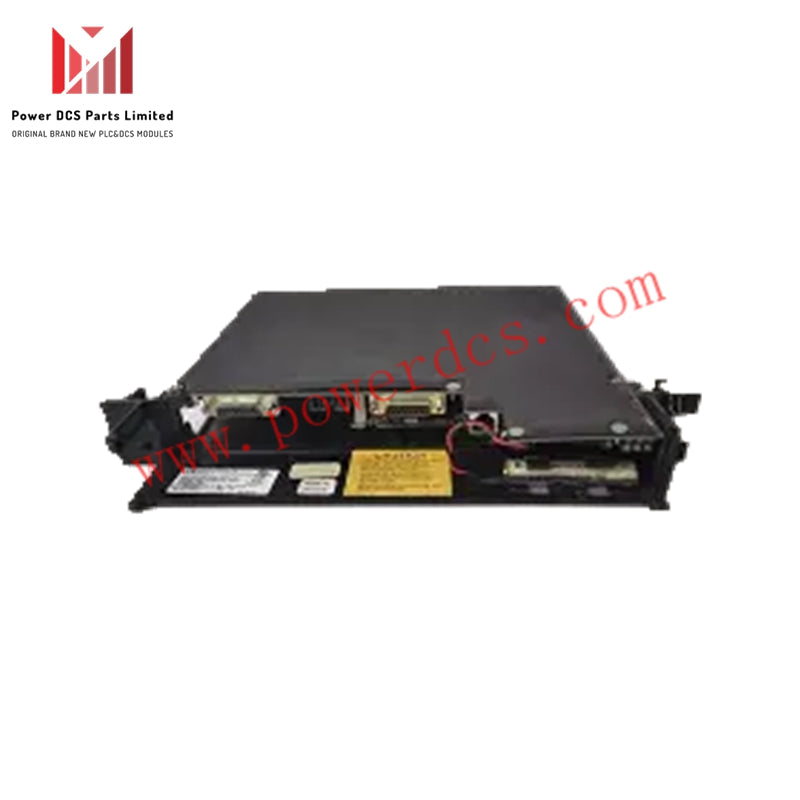

Module d'unité centrale de traitement GE IC697CPU780

Module CPU GE Fanuc IC697CPU780

Aperçu

Le IC697CPU780 est un module d'unité centrale de traitement (CPU) de la plateforme Automate Programmable Industriel (API) Série 90-70, initialement fabriqué par GE Fanuc et actuellement sous Emerson Automation. Ce module CPU à emplacement unique est principalement conçu pour des configurations de veille chaude (redondantes), garantissant une haute disponibilité et un temps d'arrêt minimal dans les applications critiques.

Caractéristiques Clés

• Processeur : Microprocesseur 80386DX intégré à 16 MHz

• Temps d'exécution booléen : 0,4 microseconde par instruction booléenne

• Mémoire :

• Mémoire E/S discrète : 12 Ko

• Mémoire E/S analogique : 8 Ko

• Mémoire totale maximale : Jusqu'à 512 Ko (options configurables incluant 128 Ko, 256 Ko, 256 Ko + 256 Ko flash non volatile, ou 512 Ko)

• Mathématiques en virgule flottante : Pris en charge

• Communication : Interface série RS-485 avec connecteur D 15 broches pour programmation et communication

• Redondance : Prend en charge la veille chaude avec basculement sans à-coup, synchronisation CPU, basculement en un scan, programmation et réparation en ligne, et taille de données de sauvegarde configurable

• Indicateurs LED : Module OK, RUN, Sorties activées, Protection mémoire activée

• Sauvegarde par batterie : Utilise la batterie lithium IC697ACC701 avec une durée de vie de 10 ans à 20°C, conservant les données jusqu'à 6 mois

• Tension de fonctionnement : 5 V CC

• Consommation de courant : 1,6 ampères

• Montage : Emplacement 1 du rack 0, compatible avec la norme VME C.1

Description

Le module IC697CPU780 est conçu pour des applications nécessitant une haute disponibilité système grâce à une opération CPU redondante (veille chaude). Il associe un CPU principal à un CPU secondaire, permettant un transfert de contrôle automatique et transparent sans interruption en cas de défaillance du CPU principal ou de changement de mode de RUN à STOP.

Le processeur 80386DX à 16 MHz offre une exécution rapide de la logique booléenne (0,4 µs par fonction), supportant des tâches de contrôle complexes incluant des calculs en virgule flottante. Le CPU peut gérer jusqu'à 12 Ko d'E/S discrètes et 8 Ko d'E/S analogiques, avec une mémoire extensible jusqu'à 512 Ko.

Ce module CPU comprend quatre indicateurs LED d'état pour une surveillance et un dépannage faciles, et il dispose d'un port de communication RS-485 intégré utilisé pour la programmation, le diagnostic et la communication CPU.

La batterie au lithium assure la sauvegarde de la mémoire volatile, garantissant la rétention des données jusqu'à six mois sans alimentation. La batterie a une durée de vie de 10 ans à température ambiante standard.

Le IC697CPU780 prend en charge des fonctionnalités de redondance incluant la synchronisation automatique du CPU, le basculement sans à-coup, le basculement en un scan, ainsi que la programmation et la réparation en ligne, toutes conçues pour éliminer les points de défaillance uniques dans les systèmes de contrôle critiques.
