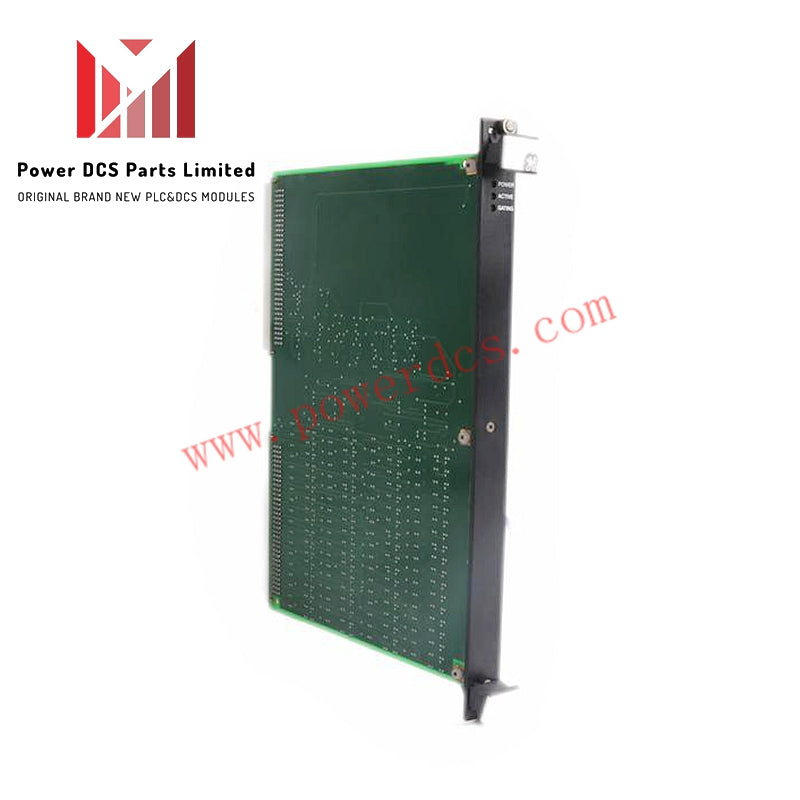

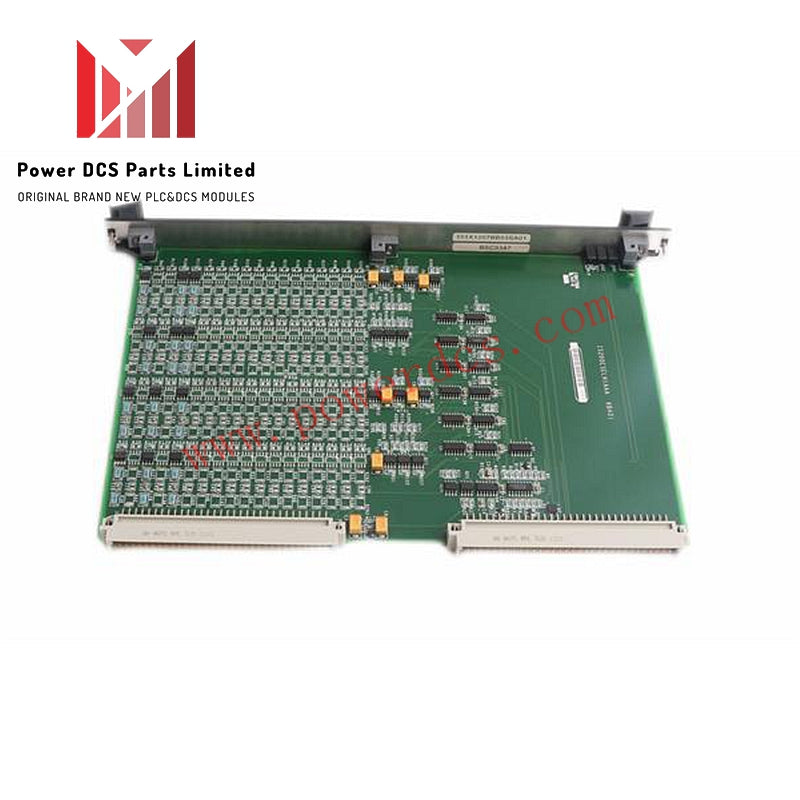

Carte sélectrice d'excitateur GE Mark VI IS200ESELH1AAA

Description

La IS200ESELH1AAA est une carte sélectrice d'excitateur développée par GE pour une utilisation dans le système de contrôle d'excitation Mark VI EX2100. Installée dans une armoire de contrôle, elle agit comme une interface essentielle entre la carte Master I/O (EMIO) et les cartes amplificateur d'impulsions de porte d'excitateur (EGPA).

Caractéristiques électriques

• Tension d'entrée du keyphasor : 0,5 – 20 V CC

• Nombre de sondes keyphasor : 2

• Plage de courant d'entrée du pyromètre : 4 – 20 mA

• Résistance maximale des conducteurs : 15 ohms

• Entrées d'impulsions de porte : 6 signaux de niveau logique provenant de l'EMIO

• Sorties d'impulsions de porte : 6 canaux de signal vers les cartes EGPA

Traitement du signal & Communication

• Reçoit 6 impulsions de porte de niveau logique depuis la carte EMIO

• Conditionne les signaux pour un formatage et un timing précis

• Distribue les impulsions traitées à six cartes EGPA

• Maintient une haute intégrité du signal tout au long de la transmission

• Facilite une propagation cohérente des signaux de contrôle dans le système d'excitation

Propriétés mécaniques

• Largeur : env. 3,8 cm

• Hauteur : env. 26,7 cm

• Profondeur : env. 24,1 cm

• Poids : env. 0,9 kg

• Montage : monté en rack dans l'armoire de contrôle Mark VI

• Structure : carte de circuit imprimé (PCB) à cadre ouvert
