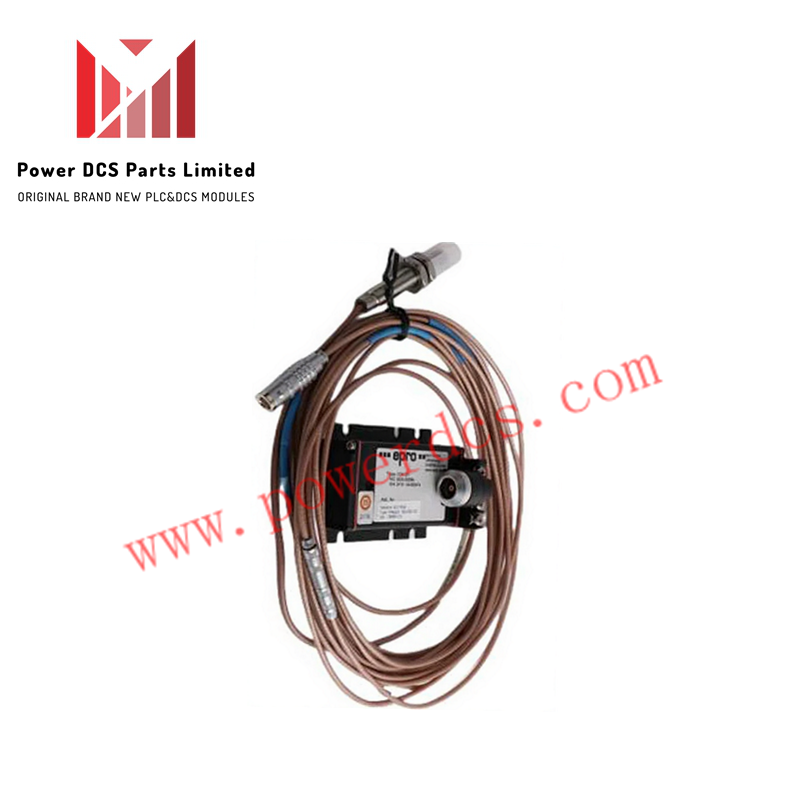

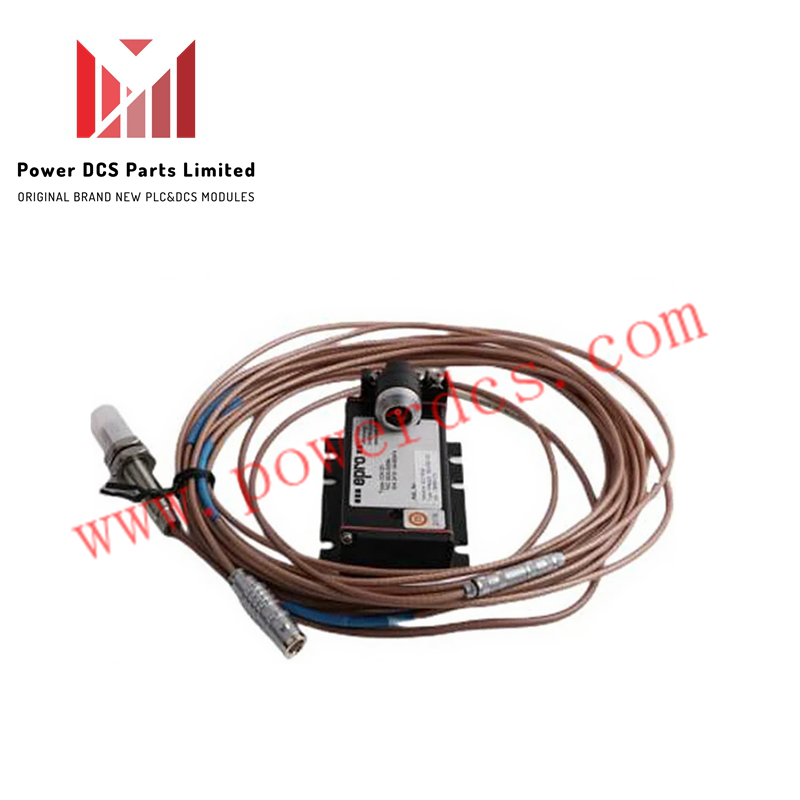

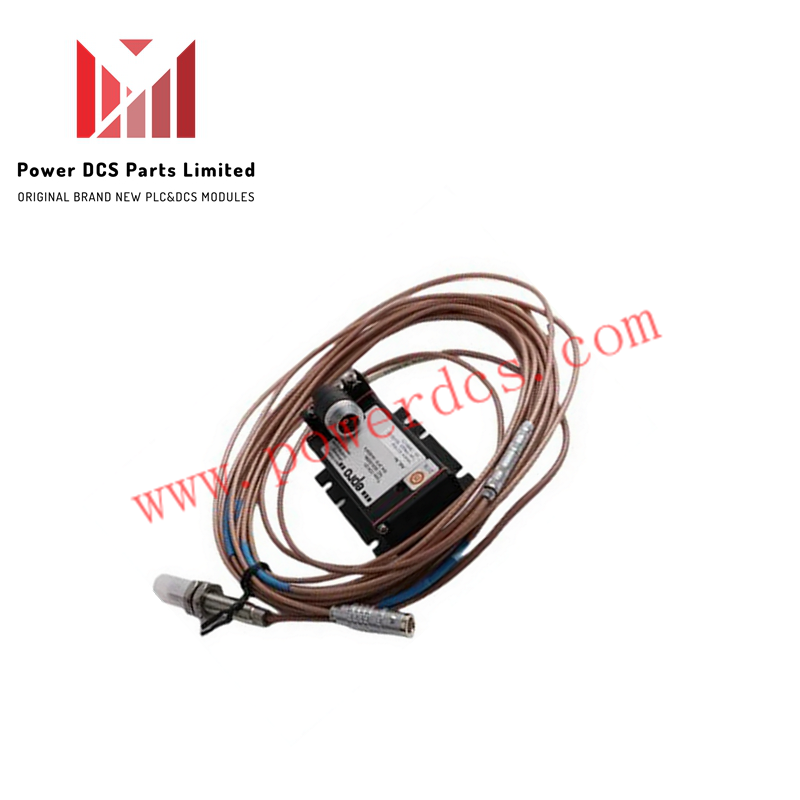

חיישני רטט זרם אדדי Emerson EPRO CON021+PR6424/000-110

תיאור

מערכת החיישן הדיוקית Emerson EPRO CON021+PR6424/000-110 היא מערכת חיישני זרם אדדי מדויקת המיועדת למעקב ללא מגע אחר הזזת ציר רדיאלית ואקסיאלית בטורבינות, מדחסים ומנועים. היא משמשת נרחב בתחזוקה חזויה והגנת מכונות בתעשיות כבדות.

מפרטים

• יצרן: Emerson

• מספר דגם: CON021+PR6424/000-110

• סוג החיישן: גלאי זרם אדדי PR6424/000-110

• סוג ממיר: ממיר אות CON021

• עקרון המדידה: זרם אדדי (ללא מגע)

• טווח מדידה: טווח מורחב של 10.0 מ"מ

• רגישות: כ-2 V/מ"מ

• שגיאת ליניאריות: ≤ 2.0%

• חומר היעד: פלדה פרומגנטית (למשל, 42CrMo4)

• טמפרטורת הפעלה של החיישן: –35°C עד +175°C

• טמפרטורת מקסימום לכבל: 200°C

• דירוג הגנה: IP67

• עמידות ללחץ: עד 6,500 hPa

• עמידות לזעזועים/רעידות: 5g @ 60 הרץ

• סוג כבל: מבודד PTFE עם שרוול מפלדת אל-חלד

• אפשרויות אורך כבל: 5 מ', 8 מ' או 10 מ'

• פלט הממיר: אות אנלוגי ניתן לתצורה (–4V עד –20V או –2V עד –18V)

• תגובה בתדר: 0–20,000 הרץ (–3 dB)

• זמן עלייה: <15 μs

• מתח אספקה: –21V עד –32V DC

• טמפרטורת הפעלה של הממיר: –30°C עד +100°C

• חומר מארז: סגסוגת LMgSi 0.5 F22

• הרכבה: הרכבה על לוח עם ברגי M5

• חיבורים:

  • חיישן: תקע LEMO נעילה עצמית

  • פלט: טרמינל ברגים (כבל מקסימום 1.5 מ"מ²)

תכונות

• ניטור טווח מורחב: מודד הזזת ציר עד 10 מ"מ למכונות קריטיות

• רגישות גבוהה: מספק פלט אנלוגי מדויק לניתוח רעידות ומיקום

• מבנה עמיד: עמיד בטמפרטורה גבוהה, לחץ ורעידות בסביבות תעשייתיות

• התקנה גמישה: אורכי כבלים מרובים ואפשרויות הרכבה על לוח להתקנה ורסטילית

• זמן תגובה מהיר: <15 μs זמן עלייה תומך באבחון בזמן אמת

• המרת אות אמינה: פלט ניתן לתצורה מבטיח תאימות למערכות בקרה ומעקב

• מוכח בתעשייה: בשימוש נרחב באנרגיה, פטרוכימיה ומכונות כבדות לתחזוקה חזויה
