לוח הרחבת קלט/פלט אנלוגי GE DS200TCQCG1BJF במלאי

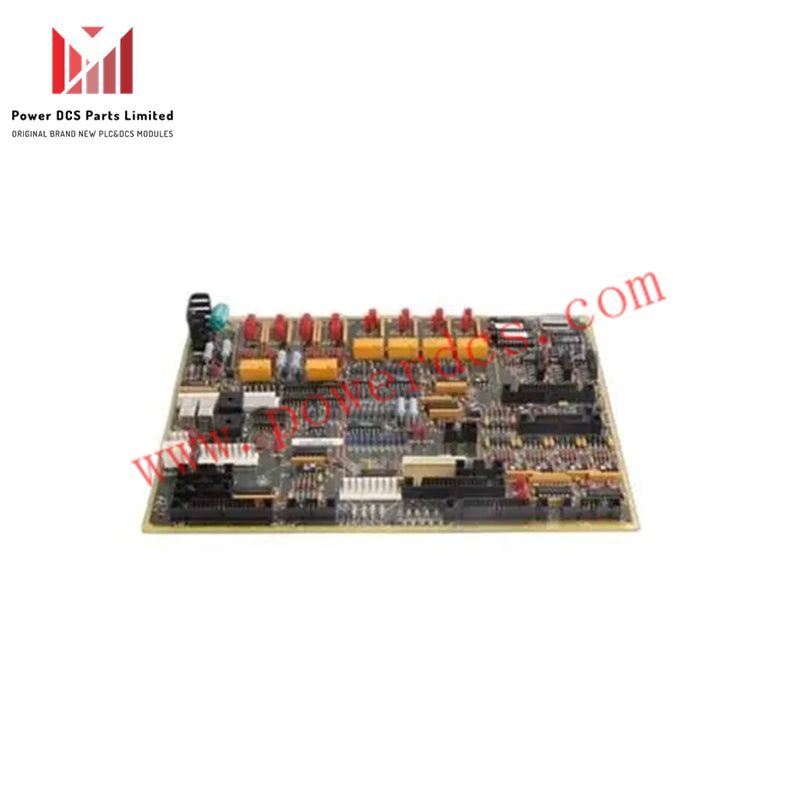

לוח הרחבת קלט/פלט אנלוגי GE DS200TCQCG1BJF

יצרן: General Electric
סדרה: Mark V Speedtronic
מספר חלק: DS200TCQCG1BJF
קיצור פונקציונלי: TCQC
תיאור מוצר: לוח הרחבת קלט/פלט אנלוגי (ידוע גם כלוח RST Overflow)
ציפוי PCB: ציפוי רגיל
גרסאות פונקציונליות: B (ראשונה), J (שנייה)
גרסת יצירה: F

סקירה כללית

ה DS200TCQCG1BJF הוא לוח הרחבת קלט/פלט אנלוגי שעוצב עבור סדרת מערכת בקרת הטורבינה Mark V של GE. אף על פי שלוח זה מכונה לעיתים כלוח RST Overflow בתיעוד המקורי של GE, רוב המקורות הרשמיים מזהים אותו כלוח הרחבת קלט/פלט אנלוגי. לוח זה מרחיב את קיבולת הקלט/פלט האנלוגי של המערכת ומשחק תפקיד מרכזי בניהול האותות בתוך מערך בקרת הטורבינה.

תכונות חומרה ומפרטים

• גרסאות: שלוש גרסאות מוצר בסך הכל; שתיים פונקציונליות (B ו-J) שמטרתן שיפור הביצועים וגרסת יצירה אחת (F) לעמידות ואסתטיקה. רק הגרסאות הפונקציונליות תואמות לאחור.

• מחברים:

• שלושה מחברים עם 40 פינים (מזהים: JFF, JE, 6PL)

• שלושה מחברים עם 34 פינים (מזהים: JFF, 1PL, JA)

• מחבר אחד עם 16 פינים (מזהה: JC)

• ג'אמפרים: 24 ג'אמפרים מותקנים על הלוח

• ריליים: מספר ריליים מלחוצים למעגל למעבר מעגלים; ללא צורך בתחזוקה

• חיבורי כבל סרט: המחברים מתחברים באמצעות כבלי סרט ללוחות מערכת אחרים; שמירה על ניתוב הכבלים המקורי חיונית למניעת הפרעות אות

התקנה ומניעת הפרעות

• ניתוב כבלים: כבלי סרט אות חייבים להיות מופרדים מכבלי חשמל כדי למנוע הפרעות אלקטרומגנטיות.

• שיטות עבודה מומלצות:

• הימנע מהפעלת כבלי חשמל ואות במקביל למרחקים ארוכים.

• אם הכבלים חוצים, יש לעשות זאת בזווית של 90 מעלות כדי למזער הפרעות.

שאלות נפוצות

ש: האם כל שלוש גרסאות המוצר תואמות לאחור?
ת: לא. רק שתי הגרסאות הפונקציונליות (B ו-J) תואמות לאחור. גרסת היצירה (F) אינה תואמת.

ש: אילו מחברים בדרך כלל אינם בשימוש בלוח זה?
ת: המחברים הבאים לעיתים קרובות אינם בשימוש בהרכבה: 1PL, 6PL, 17PL, VARC, JBU, ARCPL, ו-CARC.

סיכום

לוח הרחבת קלט/פלט אנלוגי DS200TCQCG1BJF הוא רכיב רב-תכליתי וחיוני בארכיטקטורת בקרת הטורבינה Mark V, המאפשר טיפול מורחב באותות אנלוגיים עם פעולה אמינה וללא צורך בתחזוקה. התקנה נכונה וניהול כבלים הם חיוניים לשמירה על שלמות האות וביצועי המערכת.
