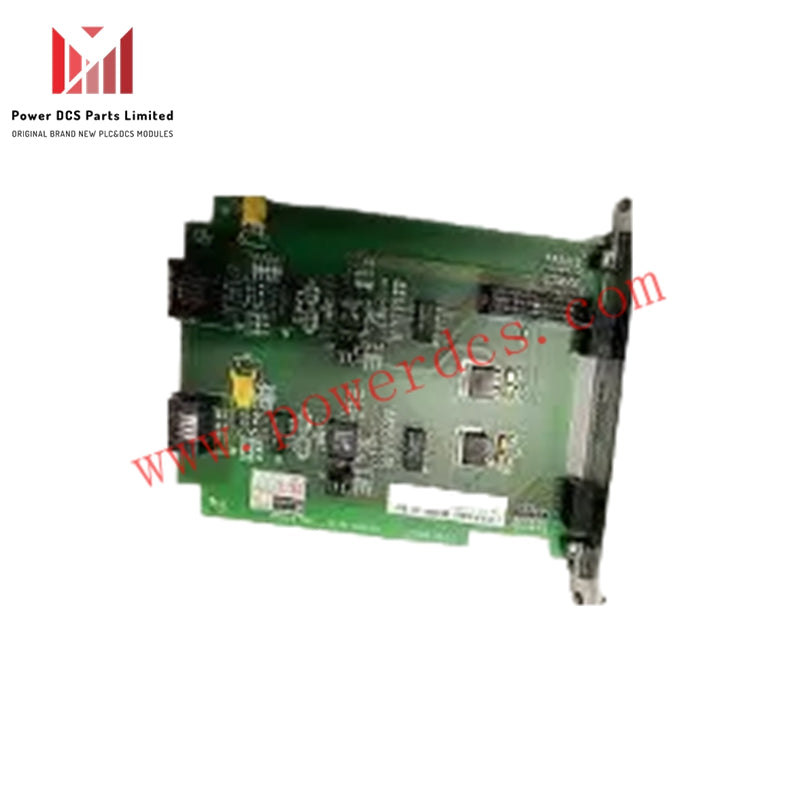

GE FANUC 820-0474 מודול חדש במלאי

מודול הרחבה ל-D20/D200 RTU (יחידת קצה מרוחקת)

מודול ההרחבה הזה מספק ממשק Ethernet 10BASE-T שעוצב להחלפת נתונים במהירות גבוהה עם תחנות SCADA ראשיות, מכשירים אלקטרוניים חכמים (IEDs) ומערכות בקרה נוספות. הוא אידיאלי ליישומים בעלי אמינות גבוהה כגון אוטומציה של תחנות משנה, אוטומציה של הפצה ומעקב תהליכים תעשייתיים.

תיאור ותכונות

• תקן ממשק:

• ממשק RJ45 אחד התומך בפרוטוקול Ethernet 10BASE-T (IEEE 802.3)

• קצב שידור: 10 Mbps

• פרוטוקולים תעשייתיים נתמכים:

• Modbus TCP

• Ethernet/IP

• DNP3 על גבי IP

• פרוטוקולים נפוצים:

• TCP/IP

• UDP

• HTTP (להגדרה ומעקב מרחוק)

• טופולוגיית רשת:

• תומך בטופולוגיית כוכב

• מרחק שידור מקסימלי: 100 מטר (בשימוש זוג מפותל Cat.5)

• ספק כוח:

• 24V DC, מופעל מלוח אחורי של מערכת D20/D200

• צריכת חשמל: פחות מ-5W

• גודל פיזי:

• 150 מ"מ x 100 מ"מ (תואם לתקן תעשייתי 3U)

• רמת הגנה:

• IP20 (הגנה מפני גופים זרים מוצקים)

• טמפרטורת הפעלה:

• -40 °C עד +85 °C (מתאים לסביבות תעשייתיות קיצוניות)

• פונקציונליות:

• המרת מערכי נתונים ופרוטוקולים: ממיר נתוני IED (למשל, ריליי הגנה, מד חכם) לפורמטים תואמי SCADA לאינטרופרביליות בין מכשירים מרובים

• עיבוד לוגיקה מקומי: מבצע לוגיקת אוטומציה פשוטה עד מורכבת כגון בקרת בנק קבלים ואופטימיזציית מזינים, מפחית עומס על הבקר הראשי

• מצביעים ובטיחות:

• מצביעי מצב LED עבור חשמל, תקשורת ומצב שגיאה

• טיימר משגיח מובנה עם יכולות התאוששות עצמית מתקלות

• תאימות מערכת:

• חיבור ישיר ללוח אחורי של מערכת D20/D200

• אינטגרציה חלקה עם יחידות בקר ראשיות כגון מעבד D20ME

• יכולת התרחבות:

• תומך בקסקדה של מודולים מרובים

• ניתן להרחבה עד 4 ממשקי Ethernet (דורש לוח אחורי להרחבת D200)
