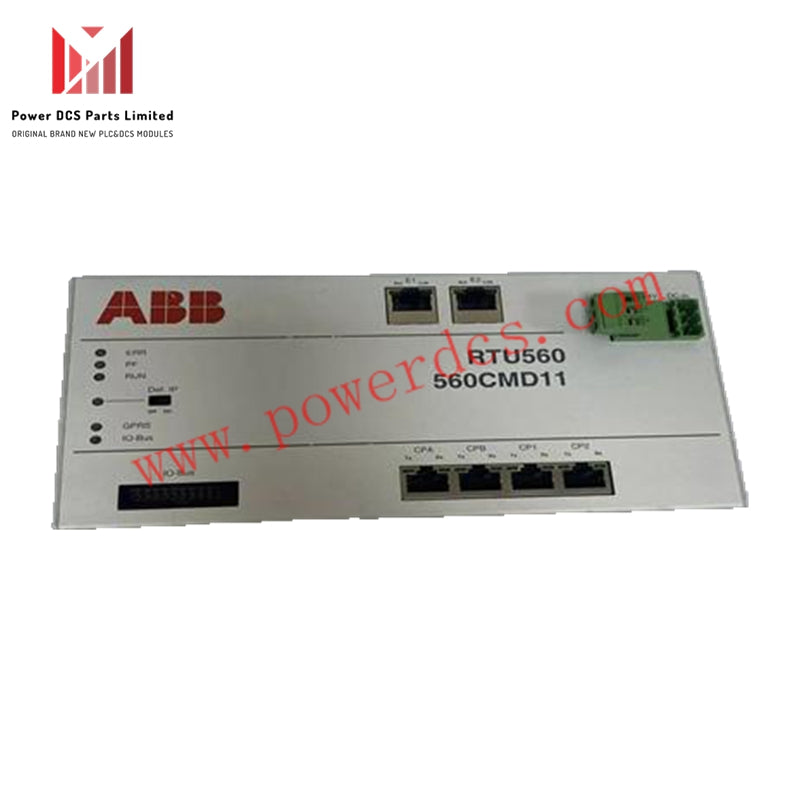

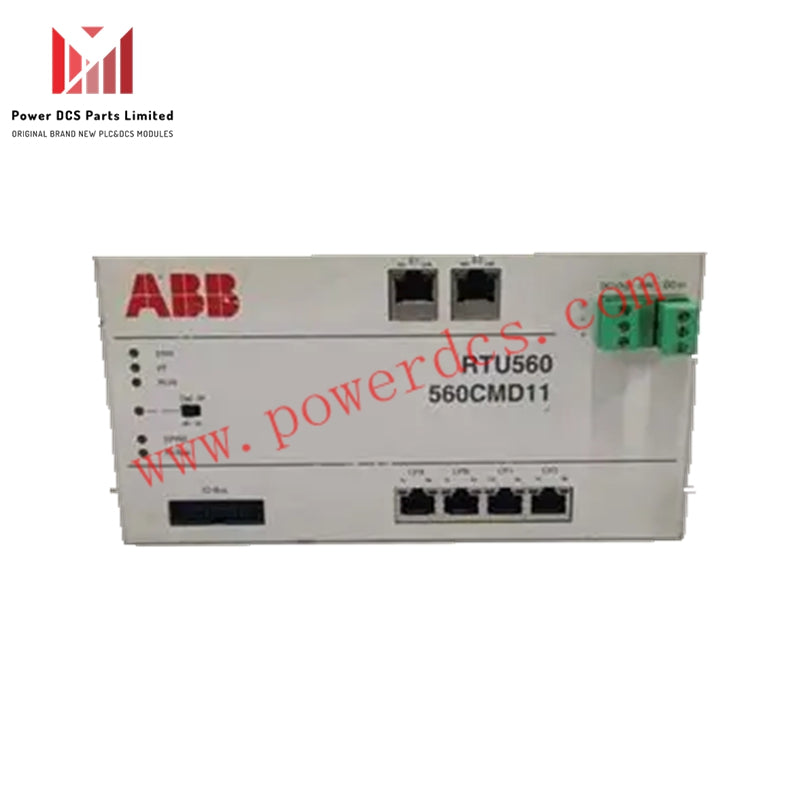

ABB 560CMD11 RTU560 1KGT023400R0001 komunikacijski modul

ABB 560CMD11 RTU560 komunikacijski modul

Broj dijela: 1KGT023400R0001
Vrsta proizvoda: Komunikacijska jedinica / komunikacijski modul

The ABB 560CMD11 je visokoučinkoviti komunikacijski modul dizajniran za RTU560 seriju, služeći kao središnji procesor i komunikacijski čvorište u ABB-ovim sustavima udaljenih terminalnih jedinica (RTU). Izgrađen na snažnom ARM Cortex A8 (AM3352) procesoru, modul upravlja serijskom i Ethernet komunikacijom, integrira I/O operacije i sučeljava se sa SCADA/EMS sustavima, pod-RTU-ima, IED-ovima i lokalnim HMI-ima. Ovaj modul je konstruiran za automatizaciju mreže, komunikaciju u trafostanicama i druge složene industrijske kontrolne okoline.

Ključne značajke

• Robusna CPU platforma

• 32-bitni ARM Cortex A8 kontroler (AM3352)

• Pokreće operativni sustav u stvarnom vremenu za pouzdan rad

• Višestruka komunikacijska sučelja

• Serial Ports: 2–4 RS-232 ili RS-485 konfigurabilna sučelja za komunikaciju s pod-RTU-ima, IED-ovima ili modemima

• Ethernet Ports: 2 x 10/100BaseT RJ45 priključka za LAN veze i dijagnostički pristup

• USB Port: 1 x Micro-USB za lokalnu dijagnostiku i pristup webserveru

• Opcionalna bežična komunikacija

• Odabrane varijante (npr. 560CMD11 R0011) uključuju Quad-Band GSM/GPRS modem s podrškom za SIM karticu

• Podrška za protokole

• Host Communication: IEC 60870-5-101/104, DNP3, Modbus

• Sub-device Communication: IEC 61850, IEC 60870-5-103, PROFIBUS

• Memorija i pohrana

• Flash memorija: 128 MB (izmjenjiva SD kartica)

• RAM: 64 MB

• Nestabilna memorija za konfiguracijske i log datoteke

• Integrirani sat u stvarnom vremenu (RTC)

• RTC s baterijskim punjenjem osigurava točno vođenje vremena tijekom nestanka struje

• Mogućnosti kibernetičke sigurnosti

• Standardna cyber zaštita u R0001 varijanti

• Poboljšana sigurnost (npr. hardverski sigurnosni čip) dostupna u drugim varijantama poput R0002

• Dijagnostika

• LED diode statusa: ERR, Tx, Rx, Act, Lnk, IO-Bus, PF

• Daljinska dijagnostika i nadzor statusa putem webservera

• Modularni RTU dizajn

• Zauzima dva utora u RTU560 stalku (3HE Euro kartični format)

• Besprijekorna integracija s I/O modulima preko serijske perifernog sabirnice (SPB)

• Mogućnost izlazne snage

• Pruža 24 V DC izlaz do 0,5 A za napajanje perifernih uređaja

Tehničke specifikacije

Okolišne specifikacije

Mehaničke specifikacije

Usklađenost i certifikacija

• Dizajnirano da zadovolji industrijske standarde kao što su CE i UL (ovisno o regiji i konfiguraciji)

• Podržava sigurnu i pouzdanu integraciju u kritičnu infrastrukturu i energetske sustave
