Allen Bradley 1746-A10 SLC 500 10 utorni stalak

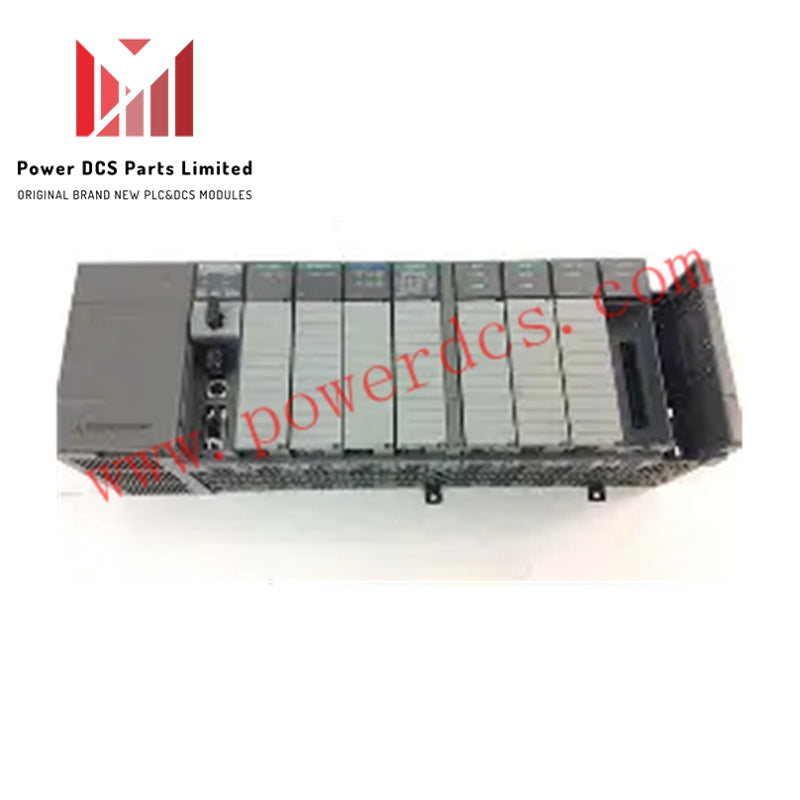

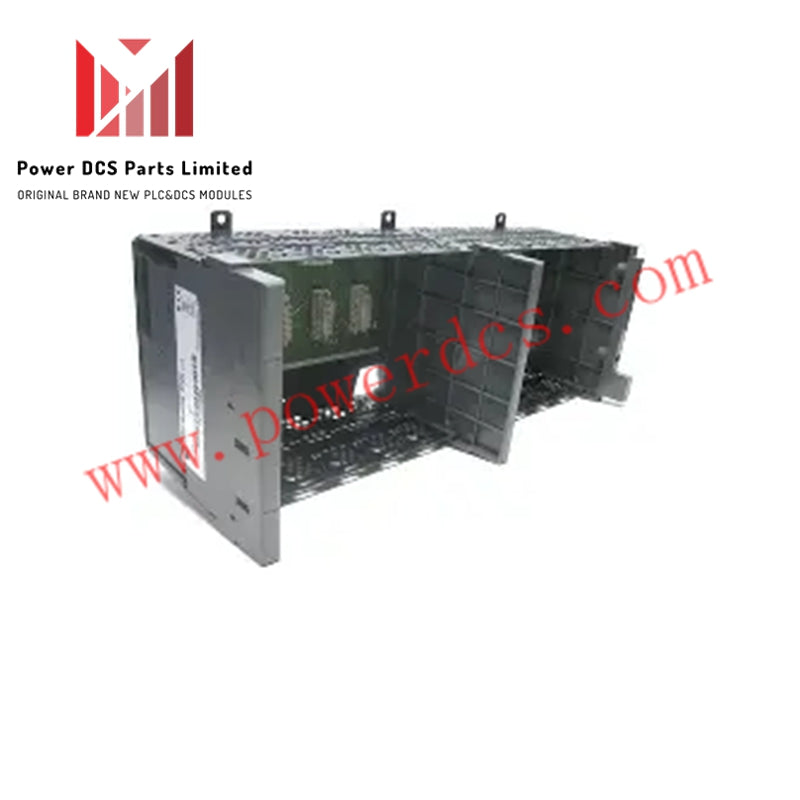

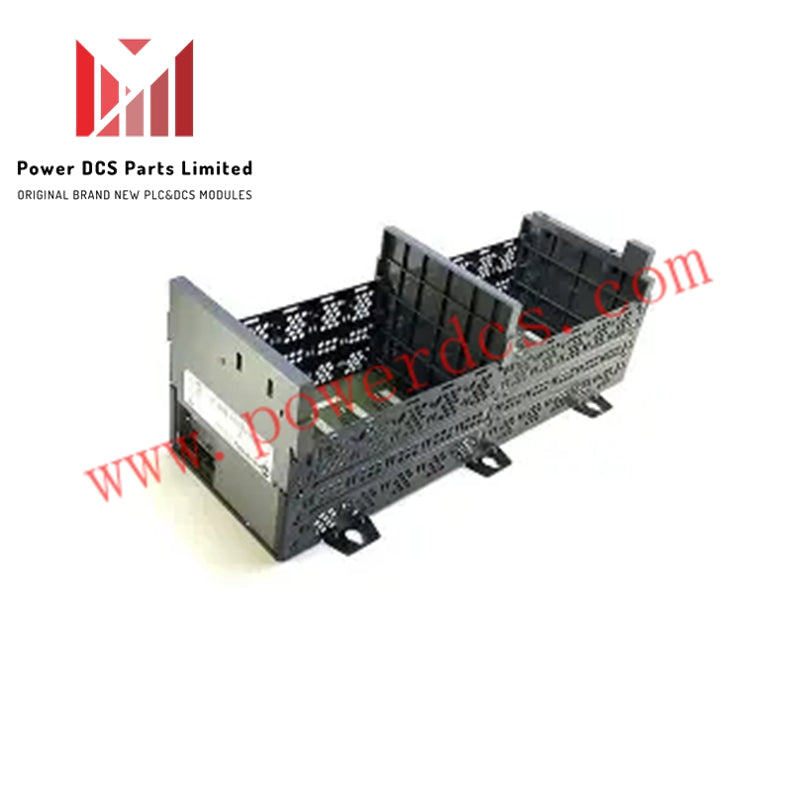

Allen-Bradley 1746-A10 je kućište s 10 utora za SLC 500 dizajnirano za smještaj i međusobno povezivanje modula unutar modularne platforme programabilnog logičkog kontrolera (PLC) SLC 500. Težina mu je 3,3 funte (1,5 kilograma), a dimenzije su 6,73 x 15,34 x 5,71 inča.

Tehničke specifikacije za 1746-A10

• Proizvođač: Rockwell Automation

• Marka: Allen-Bradley

• Broj dijela/Kataloški broj: 1746-A10

• Serija: SLC 500

• Vrsta hardvera: I/O kućište

• Utor: 10

• Broj proširivih kućišta: Dva (2)

• Proširivi kabeli: 1746-C9, 1746-C7

• Montiranje: Ugradnja na ploču

• UPC: 10662468302842

• Težina: 3,3 funte (1,5 kilograma)

• Dimenzije: 6,73 x 15,34 x 5,71 inča

• Struja stražnje ploče: 5,1V DC pri 10A; 24V DC pri 2,88A

• Radna temperatura: 0°C do +60°C

• Temperatura skladištenja: -40°C do +85°C

• Toplinska disipacija: 2,5 BTU/sat pri 28,8 Volti DC

Opis

 1746-A10 kućište sadrži elektroničku sklopovsku i međusobne utore koji distribuiraju napajanje stražnje ploče instaliranim modulima. Može primiti do deset (10) SLC 500 modula, isključujući napajanje. Napajanje se zasebno pričvršćuje na lijevi najudaljeniji utor kućišta, a kompatibilna su samo SLC 500 napajanja.

Proširenje je podržano putem 1746-C9 i 1746-C7 kabela, što omogućuje do tri (3) međusobno povezana kućišta za ukupno 30 SLC 500 modula. Svako kućište zahtijeva vlastito namjensko napajanje.

Smjernice za instalaciju

• Osigurajte 15,3 cm (6,0 inča) razmaka na vrhu i dnu.

• Osigurajte 10,2 cm (4,0 inča) razmaka sa strane.

• Prilikom postavljanja uz drugo kućište, održavajte 7,7–10,2 cm (3,0–4,0 inča) razmaka.

• Koristite M4 ili M5 vijke s zvjezdastim podloškama za montažu.

• Osigurajte pravilno uzemljenje pomoću uzemljivačke šipke ili centralnog uzemljivačkog sustava.
