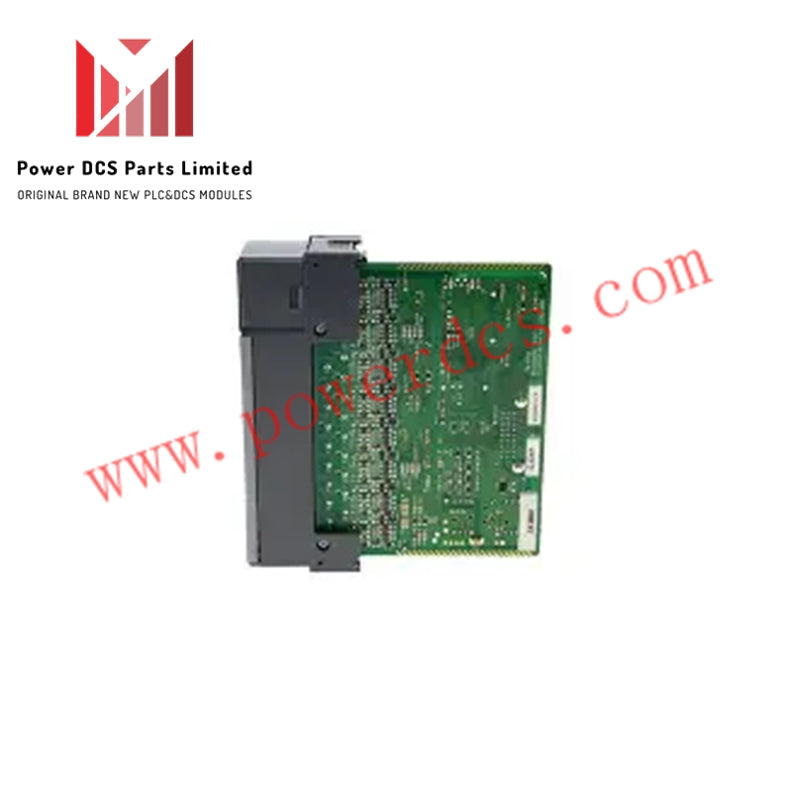

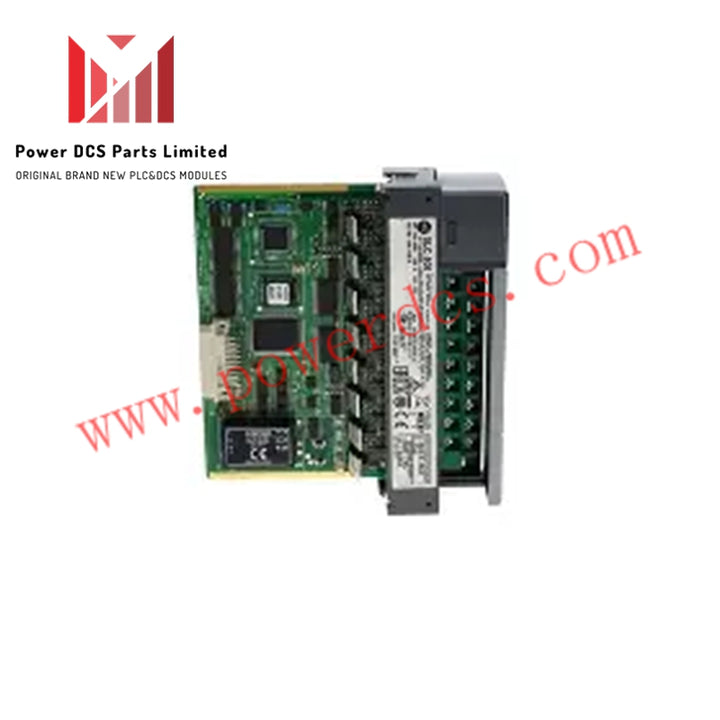

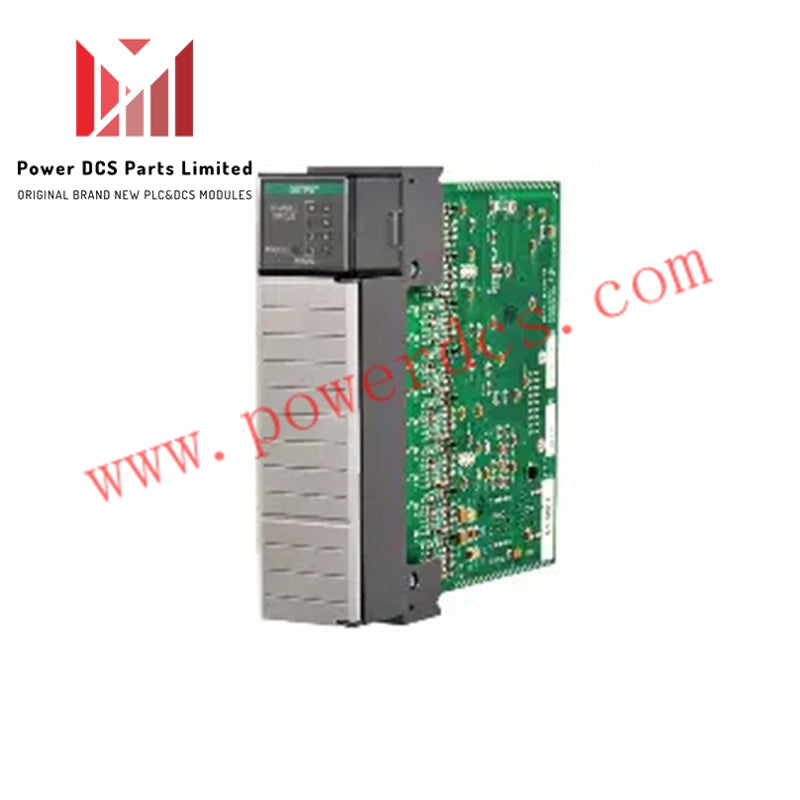

Allen-Bradley 1746-NO8I – SLC 500 Analogni izlazni modul

Pregled

 Allen-Bradley 1746-NO8I je analogni izlazni modul dizajniran za SLC 500 kontrolersku platformu. Ima osam (8) izlaznih kanala za struju koji pružaju izlazni raspon od 0 do +20 mA. Ovaj modul je kompatibilan s fiksnim i modularnim SLC 500 hardverom, što ga čini prikladnim za razne industrijske automatizacijske primjene.

Modul je idealan za precizni izlaz strujnog signala i može se instalirati u lokalne, ekspanzijske ili udaljene I/O ormare, osim u utor 0 u određenim konfiguracijama gdje su rezervirani utori za CPU ili komunikacijske adaptere. Ispravna instalacija zahtijeva pažnju na okolnu temperaturu i električnu buku kako bi se osigurale optimalne performanse.

Tehničke specifikacije

• Proizvođač: Rockwell Automation

• Marka: Allen-Bradley

• Broj dijela/Kataloški broj: 1746-NO8I

• Serija: SLC 500

• Vrsta modula: Analogni izlazni modul

• Broj izlaza: Osam (8) izlaznih kanala za struju

• Raspon izlazne struje: 0 do 20 mA; 4 do 20 mA; 0 do 21 mA; 0 do 21,5 mA

• Struja na sabirnici: 5 V: 120 mA; 24 V: 250 mA

• Rezolucija: 16 bita

• Format podataka: Skalirane inženjerske jedinice; PID skaliranje; proporcionalni brojevi; 1746-NO4 format; korisnički definirana skala

• Kodiranje izlaznog napona: -32.768 do +32.764

• Vrijeme ažuriranja: Klasa 1: 5 ms; Klasa 3: 10 ms

• Odgovor na korak: 1 ms (0 do 95% pune skale)

• Toplinska disipacija: 6,6 W

• Radna temperatura okoline: 0 do 60 °C

• Veličina žice: Dvije žice 14–24 AWG po terminalu

• UPC: 10781180054560

Razmatranja za instalaciju

• Instalirajte u utor kućišta udaljen od izvora visokog napona AC ili DC kako biste smanjili električnu buku.

• Postavite modul bliže dnu kućišta radi boljeg hlađenja zbog generiranja topline.

• Kompatibilan s modularnim, lokalnim, ekspanzijskim i udaljenim I/O ormarima, osim ograničenja utora 0 u određenim konfiguracijama.

Opis

 1746-NO8I modul pruža visokoprecizni izlaz struje za industrijske kontrolne sustave. Podržava fiksni i modularni SLC 500 hardver, omogućujući fleksibilnu primjenu u malim, srednjim i velikim aplikacijama. Uz pažljivu instalaciju i pravilno hlađenje, osigurava pouzdane performanse dok se besprijekorno integrira s ostalim komponentama SLC 500 sustava.
