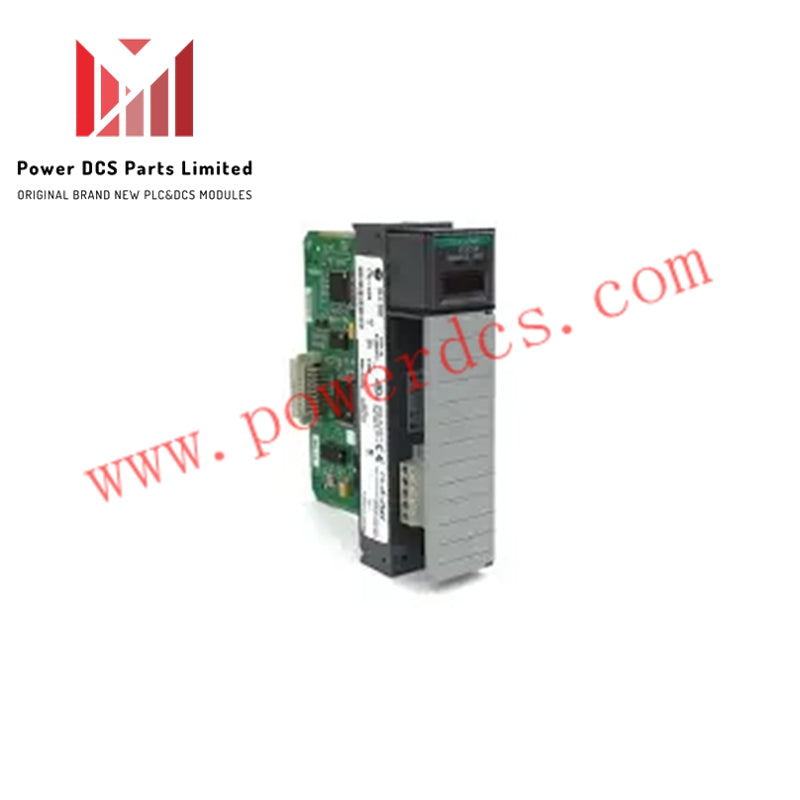

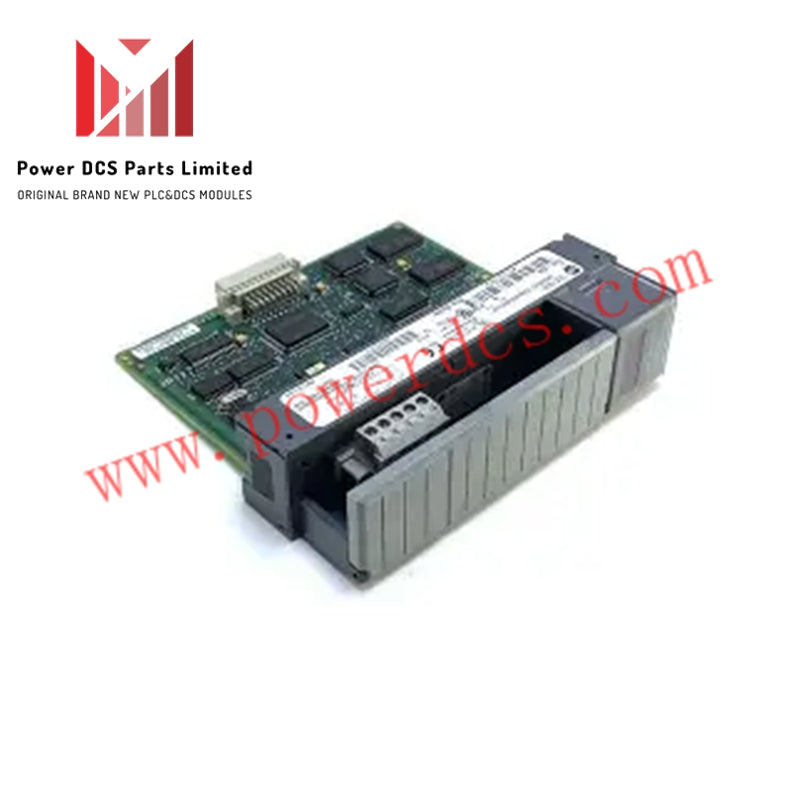

Allen-Bradley 1747-SDN/B – SLC 500 DeviceNet skener modul

Pregled

 Allen-Bradley 1747-SDN/B je DeviceNet skener modul dizajniran za SLC 500 kontrolersku platformu. Komunicira s DeviceNet adapter modulima preko DeviceNet mreže, omogućujući besprijekornu integraciju više uređaja. Modul je kompatibilan sa SLC 5/02 ili novijim kontrolerima i dizajniran je kao modul s jednim utorom. Podržava rad u slave načinu i omogućuje slanje ili primanje poruka u polled, pass-through, state change, cyclic I/O i drugim komunikacijskim konfiguracijama.

Ključne značajke

• Kompatibilnost: Radi s kontrolerima SLC 5/02, SLC 5/03, SLC 5/04 i SLC 5/05.

• Komunikacija: Podržava uređaje s omogućenim DeviceNet-om putem adapter modula ili direktnih mrežnih veza.

• Pass-Through mogućnost: Djeluje kao most za povezivanje zasebne DeviceNet mreže, zamjenjujući stare module poput 1770-KFD, 1784-PCD, 1784-PCID ili 1784-PCIDS.

• Podrška za čvorove: Konfigurira do 63 čvora pri brzini prijenosa od 125 Kbps.

• Struja na leđnoj ploči: 5V DC, 500 mA.

• LED indikatori: Dvije LED diode na prednjoj strani — indikator modula za rad modula i status mreže za status DeviceNet komunikacije.

• LCD zaslon: Prikazuje adresu modula i indikacije pogrešaka.

• DeviceNet priključak: Smješten iza pristupnih vrata s 10-pinskim utikačem za povezivanje DeviceNet porta.

Opis

1747-SDN/B modul omogućuje pouzdanu DeviceNet komunikaciju za SLC 500 sustave. Podržava različite načine rada, uključujući polled poruke, state change, cyclic I/O i pass-through konfiguracije. Pass-through način omogućuje zamjenu starijih DeviceNet modula uz održavanje besprijekorne komunikacije između mreža.

Dizajniran za industrijska okruženja, 1747-SDN/B pruža jasne vizualne statuse putem LED dioda i LCD zaslona, pomažući operaterima u praćenju performansi modula i komunikacije mreže. Njegov kompaktni dizajn s jednim utorom olakšava jednostavnu instalaciju i integraciju u postojeće SLC 500 sustave.
