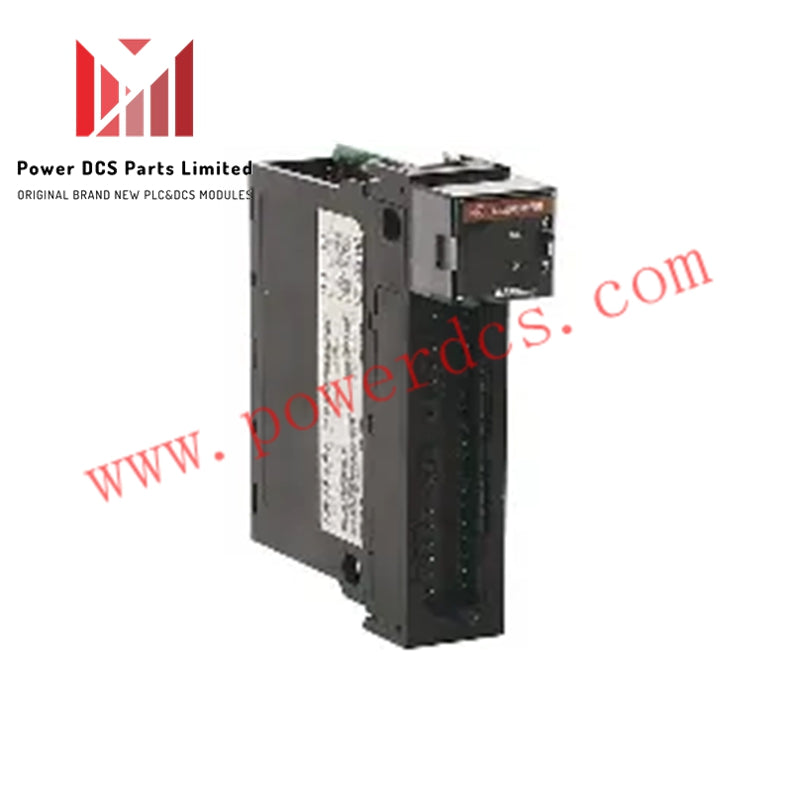

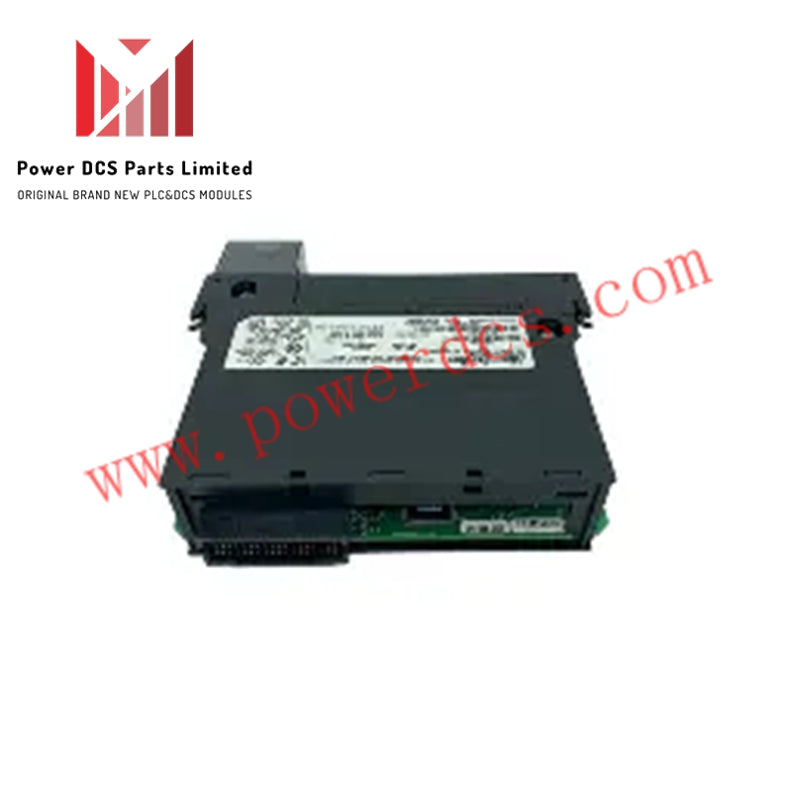

Allen-Bradley 1756-IF8IH – HART Izolirani Analogni Ulazni Modul

Pregled

 1756-IF8IH je 8-kanalni HART Analogni I/O Modul dizajniran za Allen-Bradley ControlLogix sustav. Svaki kanal je opremljen HART modemom, što omogućuje komunikaciju s HART uređajima koristeći revizije 5, 6 ili 7. Ovaj modul zahtijeva uklonjivi terminalni blok (RTB), bilo  1756-TBCH ili 1756-TBS6H, za instalaciju.

 1756-IF8IH nudi dva odabira ulaznih raspona (0–20 mA ili 4–20 mA), pri čemu se raspon 4–20 mA koristi za HART instrumente. Korisnici mogu odabrati između četiri formata podataka: samo analogni, analogni + HART PV, analogni + HART po kanalu bez konfiguracije HART uređaja i analogni + HART po kanalu s konfiguracijom HART uređaja.

Ovaj modul ima visokorezolucijsko prikupljanje signala (16–21 bit) i robusne mogućnosti detekcije, uključujući detekciju prekoračenja, podkoračenja i otvorenog kruga.

Tehničke Specifikacije

Opće Informacije

• Proizvođač: Rockwell Automation

• Marka: Allen-Bradley

• Broj Dijela/Kataloški Broj: 1756-IF8IH

• Serija: ControlLogix

• Tip Modula: HART Izolirani Analogni Ulazni Modul

• Broj Kanala: 8 Izoliranih Diferencijalnih

• Tip Kućišta: Otvoreno

• Zaštita od Prenapona: ±24 V

Ulazne Specifikacije

• Ulazni Raspon: 0–20 mA ili 4–20 mA

• Rezolucija: 16–21 bit

• HART Komunikacija: 1 uređaj po kanalu, podržava HART revizije 5, 6, 7

• Formati Podataka:

• Samo analogni

• Analogni + HART PV

• Analogni + HART po kanalu (Konfiguracija HART uređaja: Ne)

• Analogni + HART po kanalu (Konfiguracija HART uređaja: Da)

Značajke Detekcije

• Detekcija Prekoračenja / Podkoračenja – Upozorava kada ulazi premaše granice modula

• Detekcija Otvorenog Kruga:

• Raspon 4–20 mA: prijavljuje negativnu punu skalu unutar 5 sekundi

• Raspon 0–20 mA: prijavljuje 0 mA za stanje otvorenog kruga

Filtriranje i Uzorkovanje

• Svaki kanal uključuje ADC filtar za prigušivanje šuma na 50/60 Hz

• Digitalni filtri smanjuju prijelazne pojave ulaznog signala

• Uzorkovanje u stvarnom vremenu naređuje modulu da skenira kanale i emitira podatke na lokalnu sabirnicu kućišta

 1756-IF8IH je idealno rješenje za ControlLogix aplikacije koje zahtijevaju precizno mjerenje analognih ulaza, HART komunikaciju i napredne značajke detekcije, osiguravajući pouzdan rad u industrijskim okruženjima.
