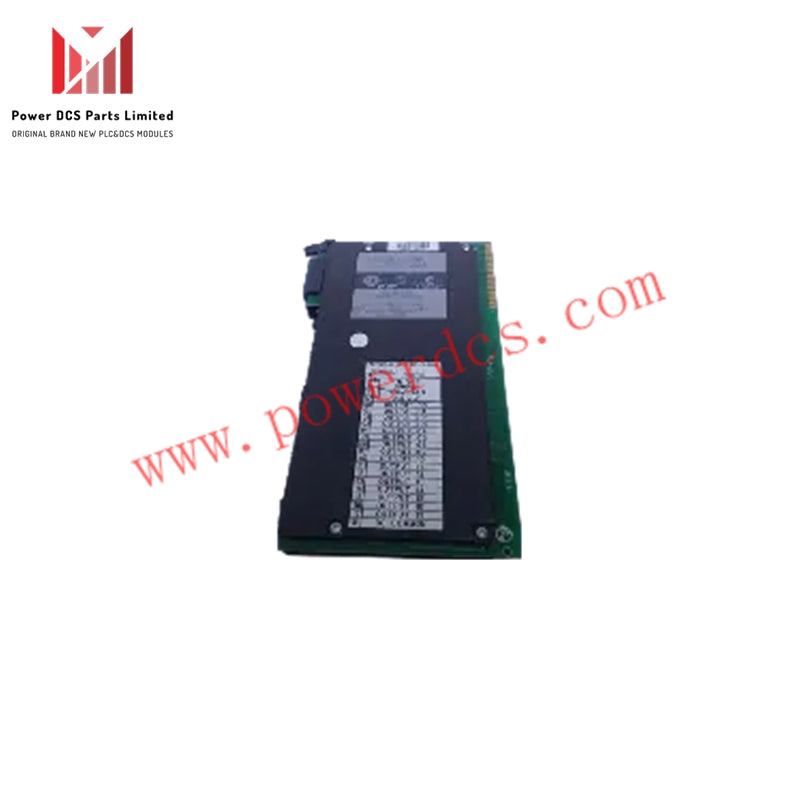

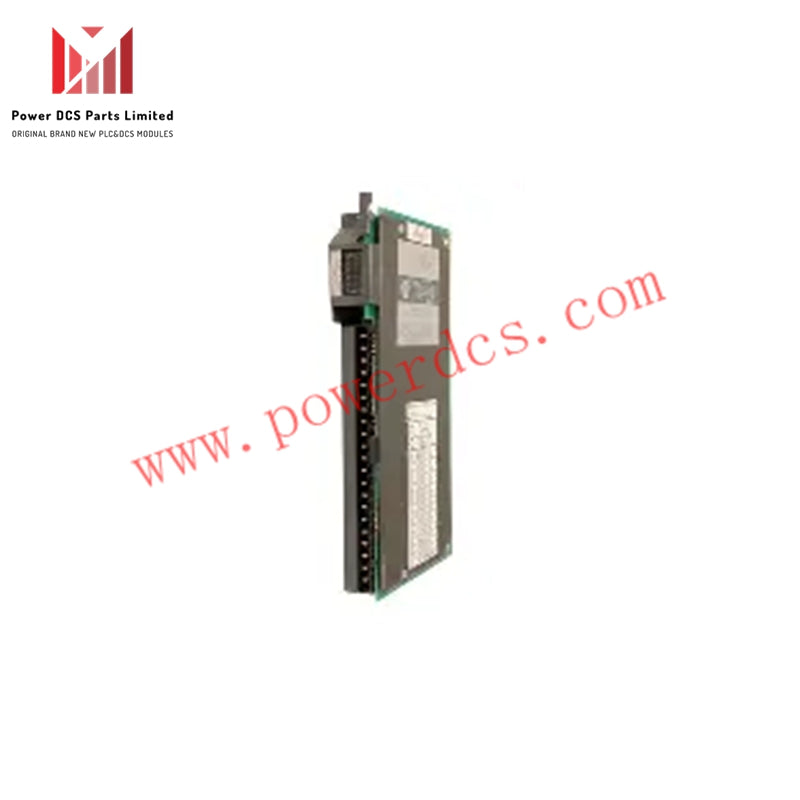

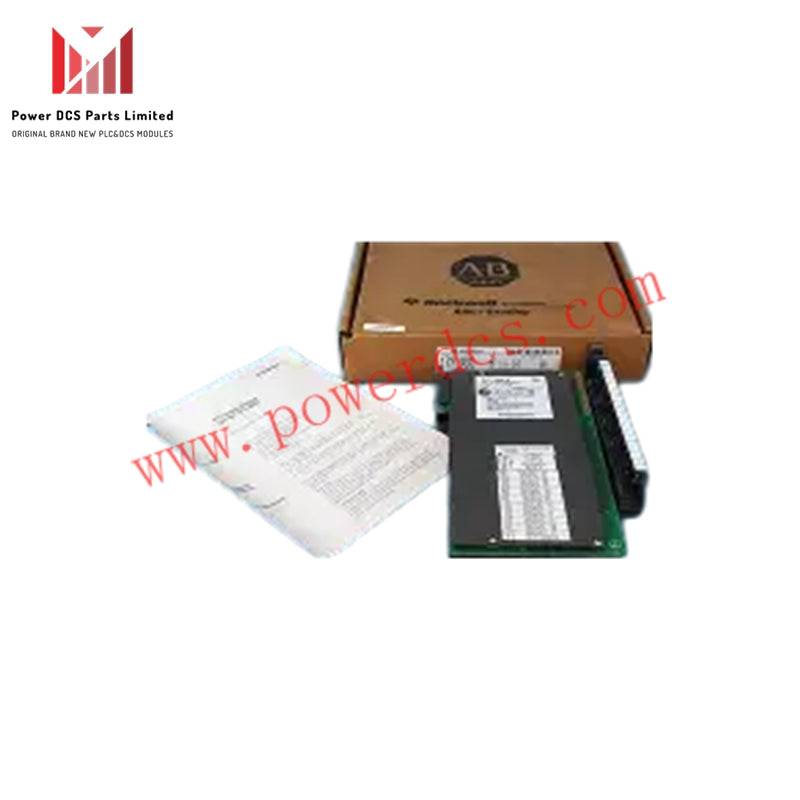

Allen-Bradley  Automatizacija 1771-OGD  Digitalni DC TTL izlazni modul

Opće informacije

• Proizvođač: Rockwell Automation

• Marka: Allen-Bradley

• Broj dijela / katalog br.: 1771-OGD

• Vrsta modula: Digitalni DC izlazni modul

• Broj izlaza: 16 izlaza

• Kategorija napona: 5 volti DC, TTL

• DC radni napon: 5,0–5,3 volti

• Struja stražnje ploče: 230 mA

• Maksimalna kontinuirana struja po izlazu: 0,20 A (Sink), 0,001 A (Source)

• Maksimalna kontinuirana struja po modulu: N/A

• Ruka za ožičenje: 1771-WH

• Status modela: Raniji model

• Premaz: Konformni premaz

• Tipično kašnjenje AC signala (isključeno): 45 ±15 ms

• Tipično kašnjenje DC signala (isključeno): 50 ms

• Montiranje: Montaža na stalak

• UPC: 10612598003188

Tehnički pregled

Allen-Bradley 1771-OGD je PLC 5 serijski TTL izlazni modul koji zahtijeva dva izvora napajanja: I/O šasiju stražnje ploče u koju je instaliran i vanjski izvor napajanja od 5 V DC za prijenos TTL signala.

Performanse i pouzdanost

• Kašnjenje izlaznog signala: <1 ms maksimalno

• Rasipanje snage: 2,8 W (maks.), 9,5 BTU/h (maks.)

• Izolacija napona: 1500 V AC (RMS)

• Osigurač izlaza: 0,5 A, 250 V normalni prekid

• Moment zatezanja za polje ožičenja: 7–9 in-lbs

• Specifikacija žice: Standardna žica 14-gauge (2 mm²) višestruka, oklopljena (Belden 8761) s izolacijom od 3/64 inča (1,2 mm)

• Zaključavanje na I/O stražnjoj ploči: Pojas konektora između pinova 16–18 i pinova 26–28 gornjeg konektora I/O stražnje ploče

Okolišne specifikacije

• Radni temperaturni raspon: 0–60°C (32–140°F)

• Vlažnost: 5–95% bez kondenzacije

• Certifikati: CSA, CE, UL
