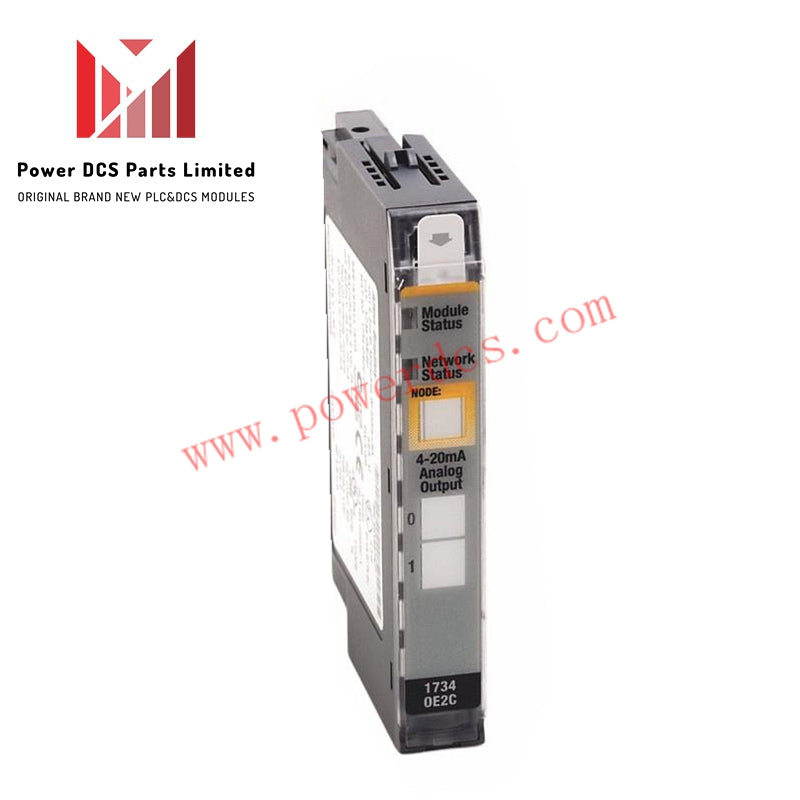

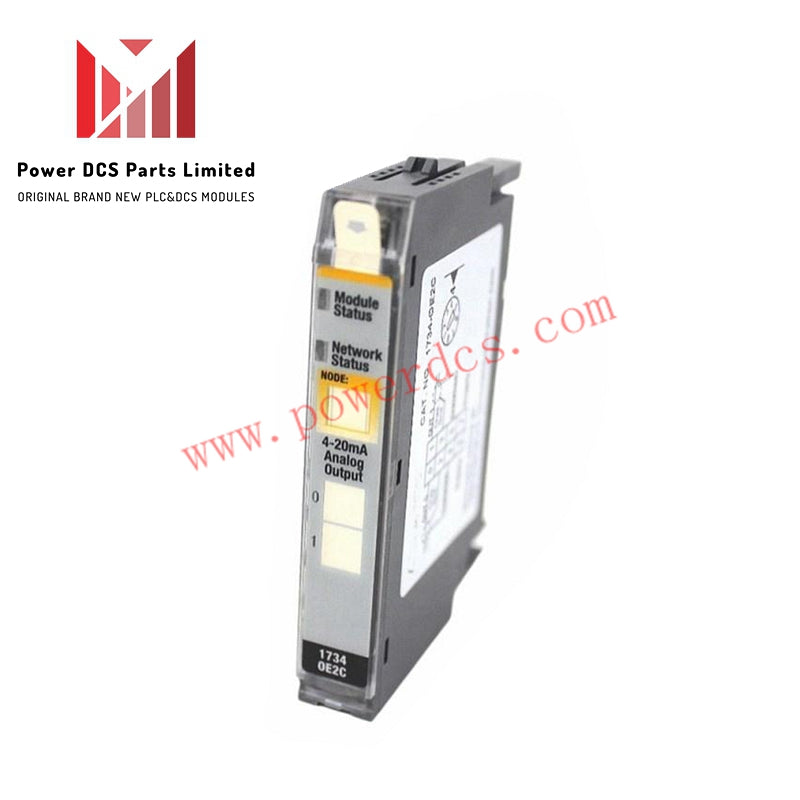

1734-OE2C Allen-Bradley | Analóg kimeneti modul

Leírás

• Cikkszám: 1734-OE2C

• Sorozat: POINT I/O

• Modultípus: Analóg kimeneti modul

• Márka: Allen-Bradley

• Kimenetek száma: Kettő (2) egyvégű, nem szigetelt csatorna

Elektromos műszaki adatok

• Kimeneti jel: 0-20 mA; 4-20 mA

• Abszolút pontosság: 0,1% teljes skála @ 25°C

• Lépésválasz (63% FS-ből): 24 µs

• Átalakító típusa: Digitális-analóg átalakító

• Adatformátum: Előjeles egész szám

• Áramfelvétel: 75 mA @ 5V DC

• Teljesítményleadás:

• 1.23 W (750 ? terhelés minden kimeneten)

• 1.83 W (0 ? terhelés minden kimeneten)

Méretek

• Méretek: 56 x 12 x 75,5 mm (2,2 x 0,47 x 2,97 in.)

• Súly: 36 g (1.27 oz)

Környezeti feltételek

• Burkolattípus besorolás: Nincs (nyitott típus)

További információ

• Kulcskapcsoló pozíció: 4.00E+00

• Modul helye: 1734-TB, 1734-TBS, 1734-TB3, 17340TB3S vezetékaljzat

• Állapotjelzők:

• 1 zöld/piros modul állapotjelző, logikai oldal

• 1 zöld/piros hálózati állapotjelző, logikai oldal

• 2 zöld/piros kimeneti állapotjelző, logikai oldal

Elektromos csatlakozás

• Tápfeszültség: 24 Volt DC

• Kimeneti Áram: 4-20 vagy 0-20 milliamper

• Izolációs Feszültség: 50 Volt folyamatos

• POINTBus Áram: 75 milliamper (5 Volt DC-nél)

• Burkolat: Nyitott
