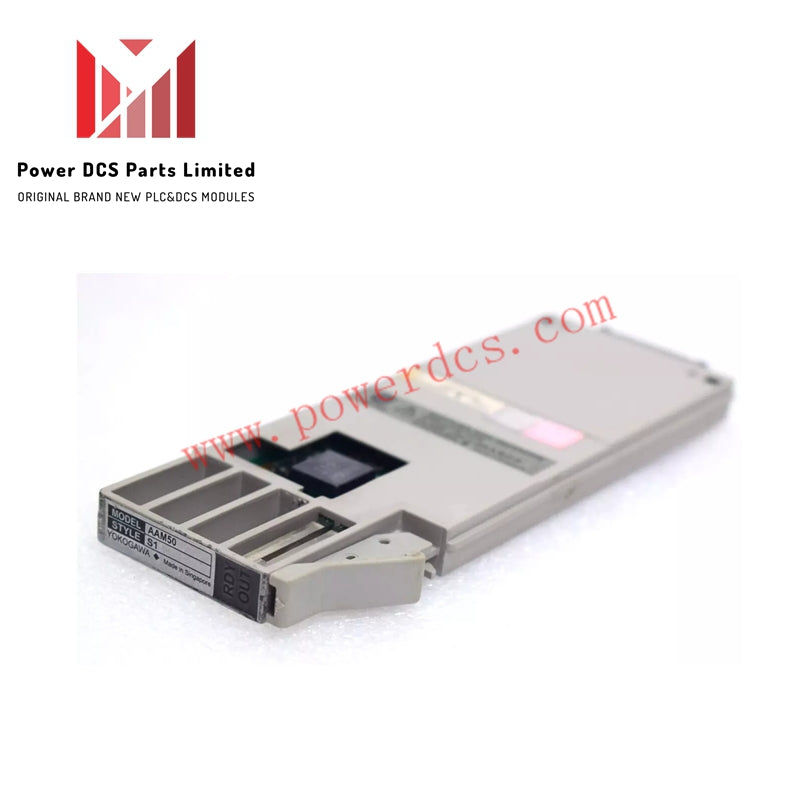

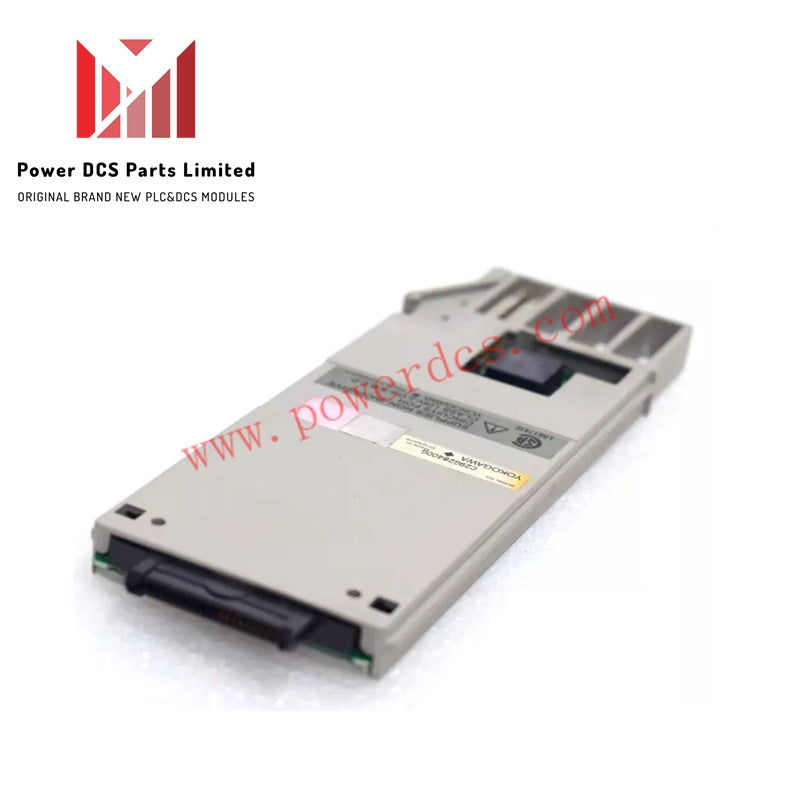

AAM50 Áramkimeneti modul Yokogawa

Leírás

A AAM50 egy áramkimeneti modul a Yokogawa-tól, amelyet ipari automatizálási rendszerekben történő pontos áramjel-vezérlésre terveztek.

Műszaki adatok

• Kimeneti jel: 4-től 20 mA DC-ig

• Kimeneti ellenállás: 500 kΩ vagy több

• Megengedett terhelési ellenállás: 0-tól 750 Ω-ig

• Kimeneti tartomány: 1,0-től 21,5 mA DC-ig

• Kimeneti feszültségkorlát: 25,5 V DC vagy kevesebb

• Kimeneti nyitott áram érzékelés: 0,65 mA vagy kevesebb

Teljesítmény

• Pontosság: ±48 µA az áramkimenet esetén

• Környezeti hőmérséklet változásának hatása: ±32 µA 10°C változásra

• Terhelési ellenállás változásának hatása: ±16 µA 0-tól 75 Ω-ig terjedő változás esetén

• Adatfrissítési periódus: 20 ms

• Lépésválasz: 100 ms

Táplálás és szigetelés

• Áramfelvétel: 250 mA vagy kevesebb (5,0 V DC-nél)

• Jel szigetelés: A kimeneti jelek rendszerek közötti szigeteltek

• Tűrhető feszültség: 1500 V AC/perc

Telepítés és konfiguráció

• Telepítés: Az I/O modul fészekbe szerelve

• Vezetékezés: Az I/O modul fészek termináljához M4 csavarokkal csatlakoztatva

• Kimeneti jel beállítások: Egyedi tartományokhoz szoftverrel konfigurálható
