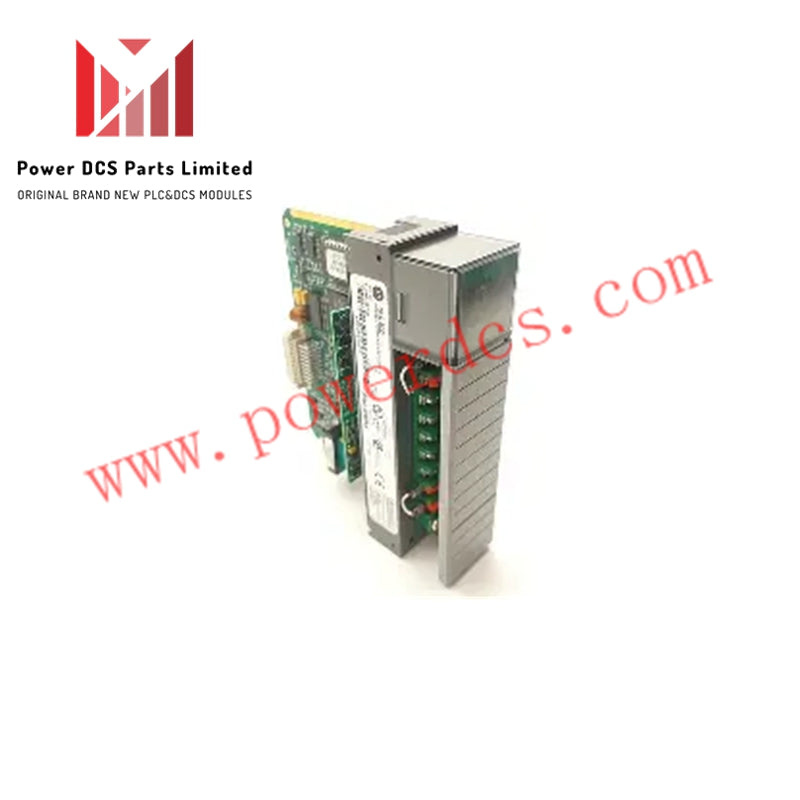

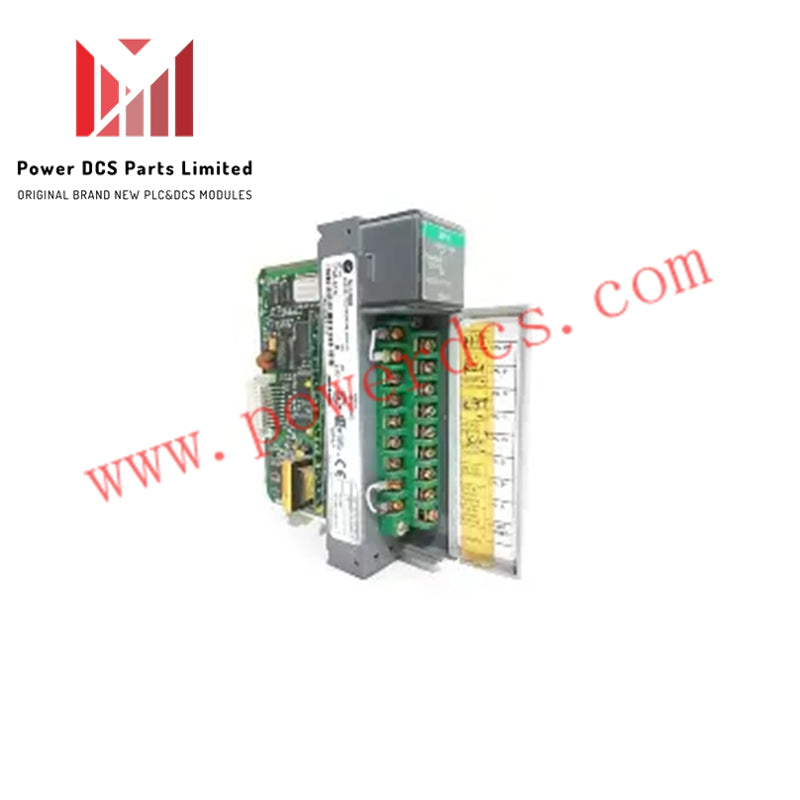

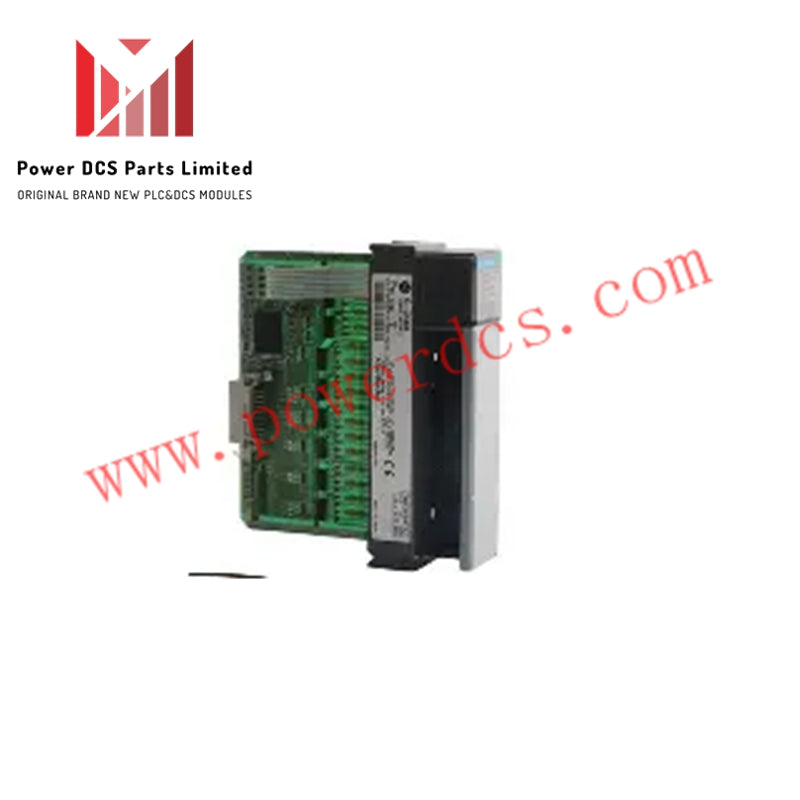

Allen-Bradley 1746-BTM | SLC 500 Hőmérséklet-szabályozó modul

Termékáttekintés

Az Allen-Bradley 1746-BTM egy hordóhőmérséklet-szabályozó modul, amelyet az SLC 500 platformhoz terveztek. Négy termopár analóg bemenetet biztosít, amelyek mindegyike egy dedikált PID hurkban szolgál szabályozott változóként a pontos hőmérsékletszabályozás érdekében.

Műszaki adatok

A 1746-BTM háttéráramfelvétele 110 mA 5 Volton és 85 mA 24 Volton. Bemenetei támogatják a J és K típusú termopárokat, -50-től 50 mV-ig, illetve -100-tól 100 mV-ig terjedő feszültségtartományokkal. 16 bites felbontást kínál Sigma-Delta A/D átalakítással, és megbízható szigetelést biztosít 1000 Voltos csatornánkénti védelemmel. A modul 8 Hz-es sávszélességgel rendelkezik, és zökkenőmentesen integrálható bármelyik alvázhelyre, kivéve a 0. csatornát.

Jellemzők és teljesítmény

Ez a modul támogatja a hangolt folyamatalgoritmusokat és a PID számításokat közvetlenül a hardverben, csökkentve a processzor terhelését. Minden hurok vagy numerikus manipulált változó kimenetet, vagy időarányos kimenetet biztosít, amely analóg vagy digitális kimeneti modulhoz irányítható. A 1746-BTM tartalmaz automatikus kalibrációt, önellenőrzést és nyitott termopár áramkörök észlelését, biztosítva a magas rendszermegbízhatóságot.

Alkalmazások

Az Allen-Bradley 1746-BTM kifejezetten az extrudálási és fröccsöntési folyamatokhoz optimalizált, amelyek pontos hordóhőmérséklet-kezelést igényelnek. Zárt hurkú szabályozást tart fenn automatikusan hangolt PID hurkokkal, így elengedhetetlen az olyan iparágak számára, amelyek stabil fűtési és hűtési ciklusokra támaszkodnak.

Kompatibilitás és csatlakozások

Ez a modul az összes SLC 500 processzorral működik, kivéve az SLC 5/01-et, és a telepítéshez a 1746-RT32 csatlakozó hardvert igényli. Egyetlen helyet foglal el, biztosítva az alvázhely hatékony kihasználását kompakt vezérlőpanelekben.
