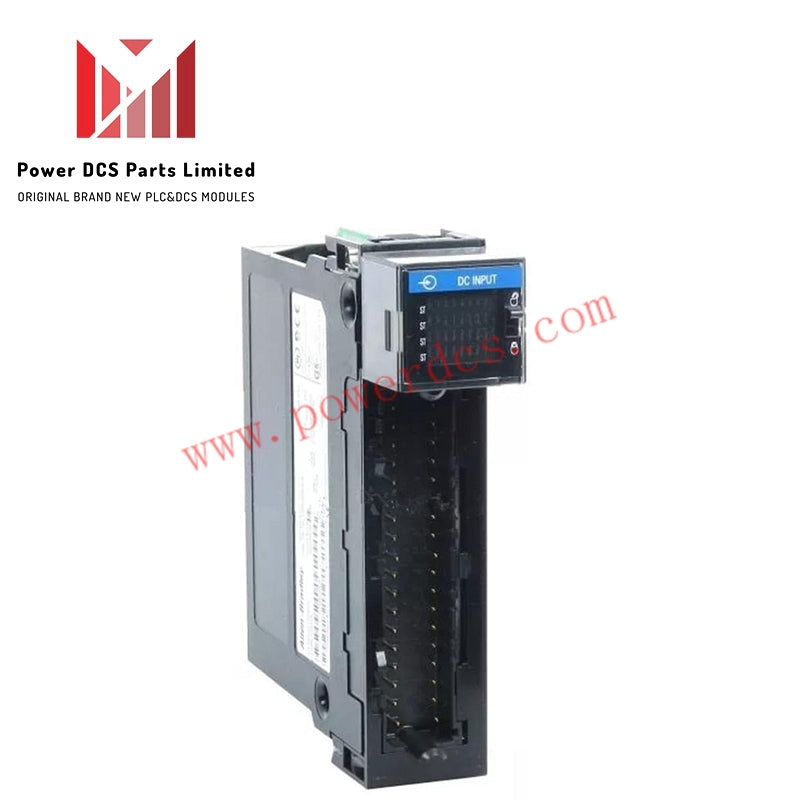

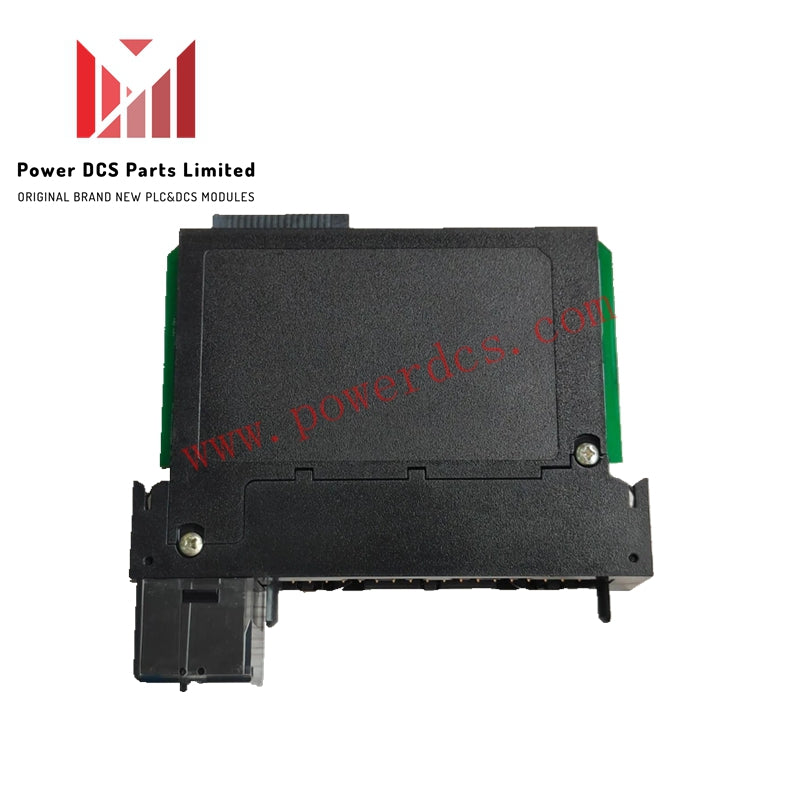

Allen-Bradley | 1756-IB16I | Digitális egyenáramú bemeneti modul

Leírás

• Cikkszám: 1756-IB16I

• Sorozat: ControlLogix

• Márka: Allen-Bradley

• Modultípus: Digitális DC bemeneti modul

• Bemenetek száma: Tizenhat (16) egyenként szigetelt

Elektromos műszaki adatok

• Bemeneti Feszültségtartomány: 10-30 VDC

• BE-kapcsolt Áram (min.): 2 mA @ 10V DC

• BE-kapcsolt Áram (max.): 10 mA @ 30V DC

• Ciklikus frissítési idő: 200 µs…750 ms

• Jel késleltetés (BE átmenet):

• Hardveres késleltetés: max. 1 ms

• Felhasználó által választható szűrőidő: 0 ms, 1 ms vagy 2 ms

• Jel késleltetés (KI átmenet):

• Hardveres késleltetés: max. 4 ms

• Felhasználó által választható szűrőidő: 0 ms, 1 ms, 2 ms, 9 ms vagy 18 ms

• Hátlap áram (5,1 VDC): 100 mA

• Hátlap áram (24 VDC): 3 mA

• Teljes hátlap teljesítmény: 0,58 W

• Teljesítményleadás (max.): 5 W 60°C-on

Terminál blokk

• Eltávolítható csatlakozóblokk (RTB):

• 1756-TBNH

• 1756-TBSH

• 1756-TBCH

• 1756-TBS6H

Környezeti feltételek

• Működési feszültségtartomány: 10-30 Volt DC

• Bemeneti késleltetési idő: 4 milliszekundum plusz a kiválasztott szűrőidő

• Minimális működési áram: 2 milliamper 10 Volt DC-nél

• Maximális működési áram: 10 milliamper 30 Volt DC-nél

• Maximális bemeneti áram (kikapcsolt állapot): 1,5 milliamper
