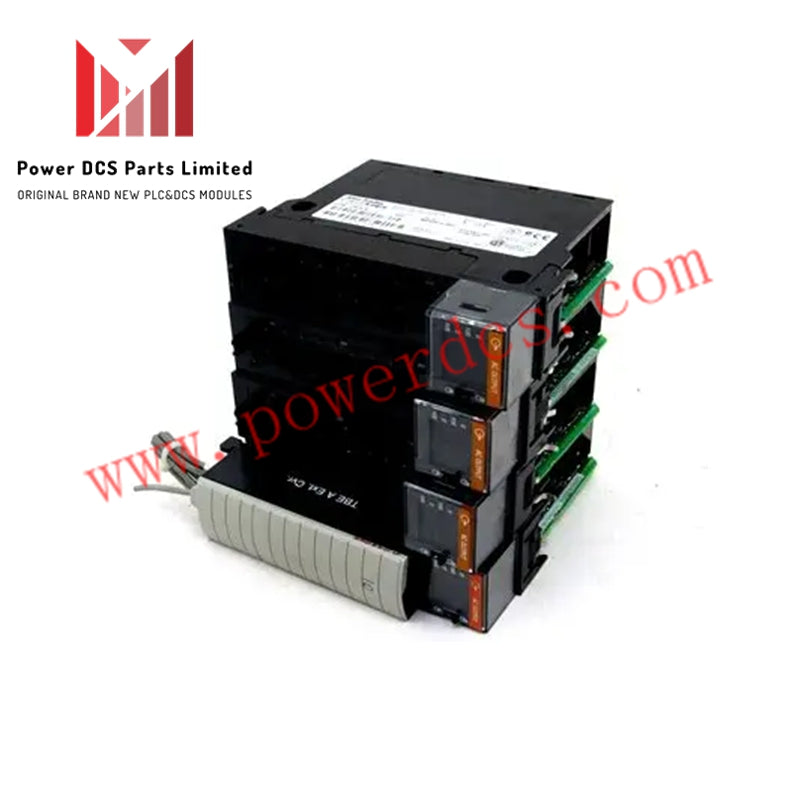

Allen-Bradley 1756-OA16 | ControlLogix digitális AC kimeneti modul

Áttekintés

A Allen-Bradley 1756-OA16 egy nagy teljesítményű ControlLogix digitális AC kimeneti modul. Tizenhat biztosított kimeneti pontot biztosít, amelyek két, egyenként nyolc csatornából álló csoportba vannak szervezve. Ez a kialakítás megbízható kapcsolási teljesítményt nyújt széles feszültségtartományban, 74 és 265 Volt AC között, 47 és 63 Hertz közötti frekvencián.

Elektromos értékelések

A 1756-OA16 minden kimeneti pontja legfeljebb 0,5 Ampert támogat 60 °C-on, míg minden csoport 2 Ampert kezel, és az egész modul 4 Ampert. A maximális bekapcsolt állapotú feszültségesés 1,5 Volt 0,5 Ampernél, míg az 50 mA alatti alacsony áramú terhelések 5,7 Volt esést eredményeznek. A csatornánkénti kikapcsolt állapotú szivárgó áram nem haladja meg a 3 mA-t.

Teljesítmény és időzítés

A 1756-OA16 programozható kimeneti késleltetéseket kínál. A kikapcsolt állapotból bekapcsolt állapotba való átmenet 9,3 milliszekundum alatt történik 60 Hertz-en, míg a bekapcsolt állapotból kikapcsolt állapotba való késleltetés 11 milliszekundum 50 Hertz-en. A modul diagnosztikai jelzőkkel rendelkezik, mint például a FuseBlown a csatornavédelemhez és a FieldPwrLoss a mezőáram kiesésének jelzésére.

Teljesítmény- és hőadatok

A hátlap áramfogyasztása 400 mA 5,1 Volt DC-n és 2 mA 24 Volt DC-n, a teljes hátlapi teljesítményveszteség 2,1 Watt. A maximális teljesítményveszteség 6,5 Watt 60 °C-on, ami 22,17 BTU/óra hőleadásnak felel meg.

Műszaki és környezeti adatok

A 1756-OA16 támogatja az eltávolítható terminálblokkokat, beleértve a 1756-TBNH, 1756-TBCH és 1756-TBSH típusokat, amelyek megkönnyítik a telepítést és cserét. 32 és 140 °F között működik, és -40 és 185 °F között tárolható. A modul 5–95% nem kondenzáló relatív páratartalmat bír el, biztosítva a megbízható működést ipari környezetben.
