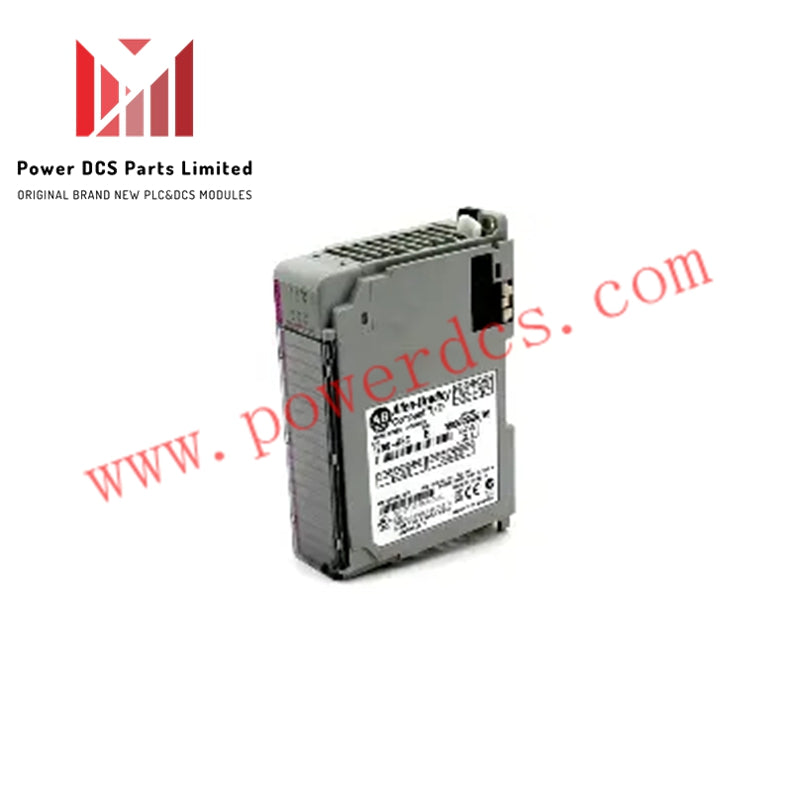

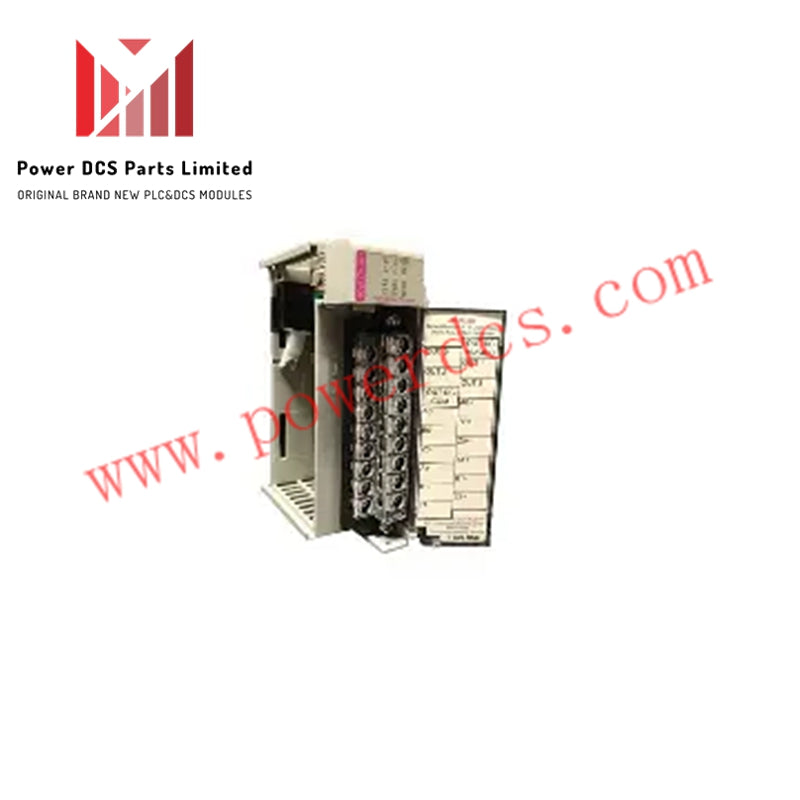

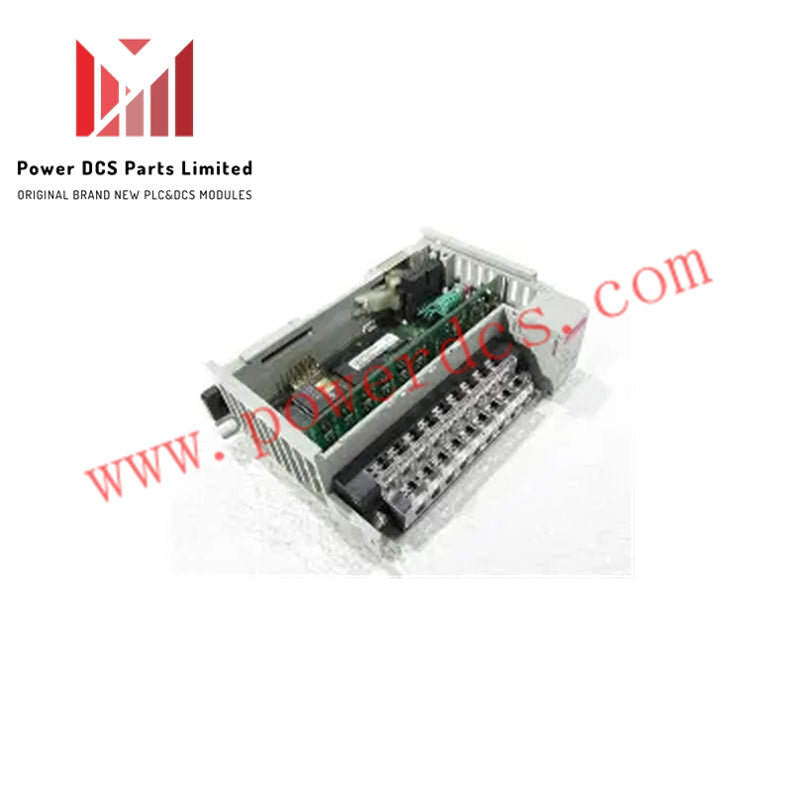

Allen-Bradley 1769-HSC | CompactLogix nagysebességű számláló modul

Áttekintés

A 1769-HSC egy nagysebességű számláló modul, amely ipari automatizálási rendszerekhez készült. Zökkenőmentesen integrálható CompactLogix és MicroLogix 1500 vezérlőkkel számláló, összesítő és pozíciófigyelő alkalmazásokhoz.

Elektromos specifikációk

• Bemenetek: 2 kvadraturás (ABZ) differenciális csatorna, 2,6–30 VDC

• Minimális impulzusszélesség: 250 ns; impulzusok közötti távolság: 131 ns

• Kimenetek: Összesen 16, 4 fizikai és 12 virtuális

• Bekapcsolt állapot áram: 1 A pontonként, 4 A modulonként

• Buszáram felvétel: 425 mA @ 5,14 VDC; 0 mA @ 24 VDC

• Háttéráram: 1,4 A 24 VDC-n

• Fogyasztás: 33,6 W; Hőleadás: 7,5 W

Fizikai & Környezeti specifikációk

• Méretek: 118 x 35 x 87 mm (Magasság a szerelőfülekkel: 138 mm)

• Súly: 130 g (0,286 lb)

• Működési hőmérséklet: 0–60°C

• Burkolat: Nyitott típus, vázra szerelhető

• Szigetelési feszültség: 75 V folyamatos, megerősített; tesztelve 1200 V AC 2 másodpercig

• Ajánlott kábel: Egyenként árnyékolt, sodrott érpár; vezeték méret 0,32–2,1 mm² tömör vagy 0,32–1,3 mm² sodrott

Kapcsolódás és kompatibilitás

• Modultípus: Nagysebességű számláló Compact I/O rendszerekhez

• Kompatibilis vezérlők: CompactLogix és MicroLogix 1500

• Közvetlen csatlakozás enkóderekhez, gyors érzékelőkhöz és impulzusadóhoz

• Támogatja a pontos megfigyelést és a nagyfrekvenciás kapcsolási műveleteket

Alkalmazások

• Ipari automatizálási számláló és összesítő feladatok

• Pozíciófigyelés gépekben és folyamatvezérlésben

• Integráció nagysebességű érzékelőkkel és enkóder eszközökkel
