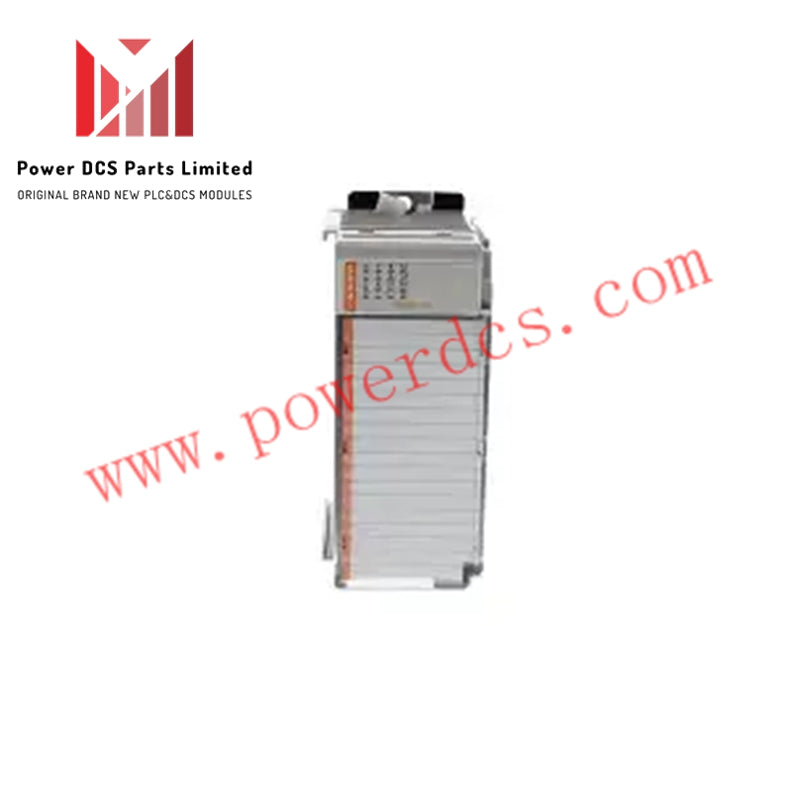

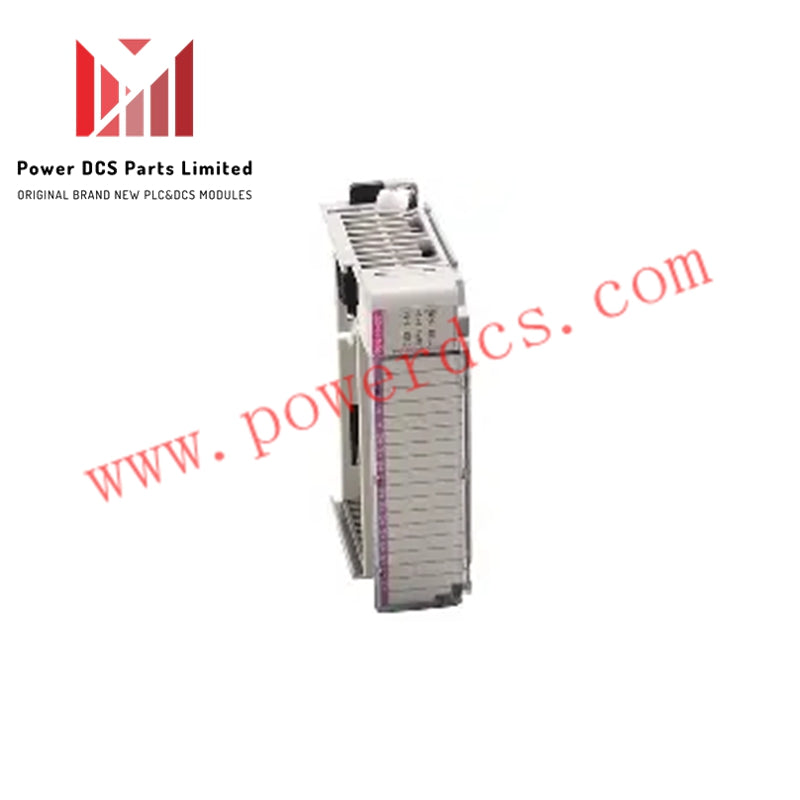

Allen-Bradley 1769-OA16 | Kompakt I/O Digitális AC Kimeneti Modul

Termék áttekintése

A 1769-OA16 egy Allen-Bradley Compact I/O diszkrét kimeneti modul, amely AC feszültség alkalmazásokhoz készült. Támogatja a 85–264 VAC, 47–63 Hz működési feszültségtartományt, így kompatibilis mind a 120 VAC, mind a 240 VAC rendszerekkel. A modul 1,5 slot szélességű, és zökkenőmentesen integrálható CompactLogix és MicroLogix 1500 vezérlőkkel.

Kimenet és teljesítmény

A 1769-OA16 16 kimenetet biztosít, két csoportra osztva, amelyek mindegyike különböző feszültségosztályokon működhet. Minden csatorna 0,5 A-t támogat 30 °C-on vagy 0,25 A-t 60 °C-on, míg az egész modul akár 4 A-t 30 °C-on vagy 2 A-t 60 °C-on. A kimeneti késleltetések fél ciklusra vannak értékelve mindkét jelátmenet esetén, biztosítva a pontos válaszidőt ipari alkalmazásokban.

Elektromos jellemzők

Ez a modul 225 mA-t fogyaszt az 5,1 VDC hátlapi tápellátásról. A kikapcsolt állapotú szivárgó áramok 2,0 mA 132 VAC-nál és 2,5 mA 265 VAC-nál. Ajánlott biztosítékot alkalmazni csatornánként a túlterhelések vagy hibák elleni védelem érdekében. Az eszköz közvetetten is képes DC besorolású berendezéseket működtetni közbeiktatott relék vagy interfész áramkörök használatával.

Telepítés és kivitel

A 1769-OA16 90 °C-os rézvezetékeket támogat, 22–14 AWG (szilárd) vagy 22–16 AWG (szálas) méretben. Nyitott burkolatokhoz tervezték, maximális tápegység távolság értéke nyolc modul. Méretei 8 x 8 x 5 hüvelyk, súlya 2 font, a modul kompakt méretet tart fenn, miközben robusztus kimeneti teljesítményt nyújt.
