Allen-Bradley 2711-T6C20L1 | PanelView 600 kezelői terminál

Termék áttekintése

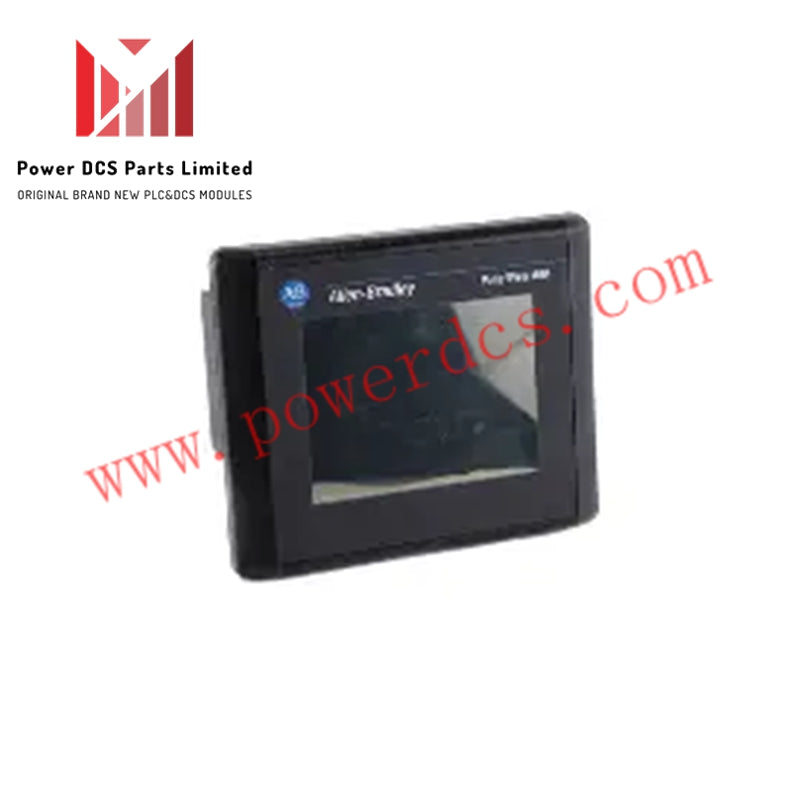

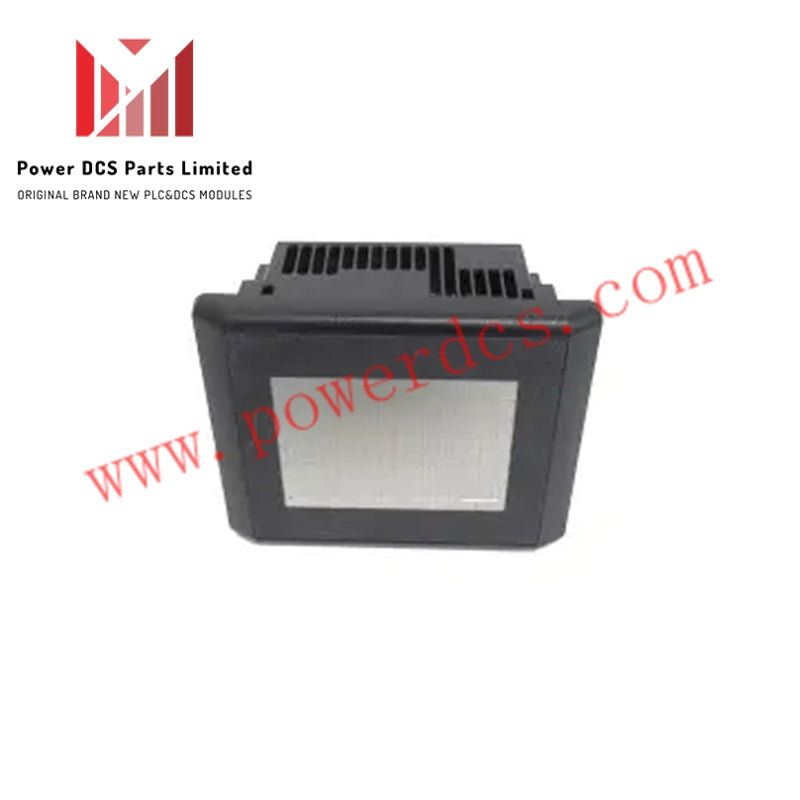

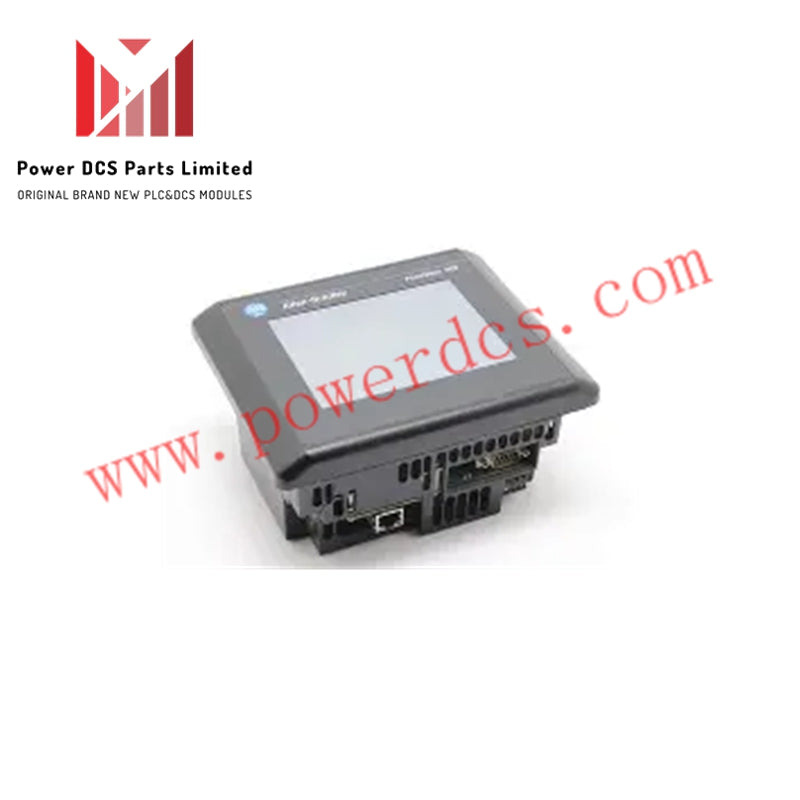

A 2711-T6C20L1 egy Allen-Bradley PanelView 600 Standard kezelői terminál 6 hüvelykes színes TFT érintőképernyővel. Lehetővé teszi a kezelők számára, hogy közvetlenül kommunikáljanak az automatizálási rendszerekkel, figyeljék a műszereket, és hatékonyan hajtsanak végre vezérlési parancsokat.

Ez a terminál támogatja az Ethernet és RS232 kommunikációs portokat, lehetővé téve a hálózati vezérlőkkel és riasztás/esemény nyomtatókkal való integrációt. Az Ethernet interfész 10/100 Mbps sebességet támogat automatikus tárgyalással, míg a lineáris topológia szabványos, és a Device Level Ring (DLR) külső kapcsolóval elérhető.

A 2711-T6C20L1 kompakt telepítésre készült, és megbízható működést biztosít ipari környezetben. CCFL háttérvilágítással rendelkezik, amely 50 000 órás élettartamra van minősítve, valamint 240 KB nem felejtő memória áll rendelkezésre alkalmazásobjektumok, szöveg és bitképek számára.

Műszaki adatok

• Gyártó: Rockwell Automation

• Márka: Allen-Bradley

• Cikkszám/Katalógusszám: 2711-T6C20L1

• Termékcsalád: PanelView Standard terminálok

• Termékvonal: PanelView 600

• Terméktípus: Standard kezelői terminál

• Kijelző típusa: Aktív mátrix TFT CCFL háttérvilágítással

• Kijelző mérete: 6 hüvelyk

• Kijelző területe: 115 × 87 mm (4,54 × 3,43 hüvelyk)

• Felbontás: 320 × 240 pixel

• Érintőképernyő: Analóg ellenállásos, 128 érintési cella (16×8)

• Érintési cella mérete: 20 × 30 pixel

• Bemeneti feszültségtartomány: 18–32 V DC (24 V névleges)

• Bemeneti teljesítmény: 18–32 V DC

• Memória: 240 KB alkalmazás memória

• Kommunikációs portok: Ethernet (10/100 Mbps), RS232 nyomtató (9-tűs Sub-D)

• Maximális hőleadás: 24 W

• Működési hőmérséklet: 0–55°C (32–131°F)

• Háttérvilágítás élettartama: minimum 50 000 óra 25°C-on, helyszínen cserélhető

• Készülékház besorolás: 12, 13, 4X típus; csak beltéri használatra

• Szállítási súly: 4 font

• Szállítási méretek: 14 × 11 × 8 hüvelyk

• Termék életciklus státusz: Kivont / Elavult

Fő jellemzők

• 6 hüvelykes színes érintőképernyő: Intuitív kezelői felületet és vezérlést biztosít

• Kettős kommunikációs portok: Ethernet hálózati integrációhoz, RS232 nyomtató csatlakozáshoz

• Magas megbízhatóság: Háttérvilágítás és memória hosszú távú ipari működésre tervezve

• Kompakt kialakítás: Rugalmas szerelést és minimális panel helyigényt támogat

• Kivont termék: Ideális régi rendszerek cseréjéhez vagy fejlesztési tervekhez

Alkalmazások

A 2711-T6C20L1 alkalmas:

• Ipari HMI rendszerekhez a PanelView 600 sorozatban

• Gép- és folyamatfigyelés érintőképernyős felületen keresztül

• Integráció Ethernet hálózatokkal vagy RS232 nyomtatókkal

• Megszűnt kezelői terminálok cseréjéhez

• Környezetekhez, ahol megbízható kezelői visszacsatolásra és vezérlésre van szükség
