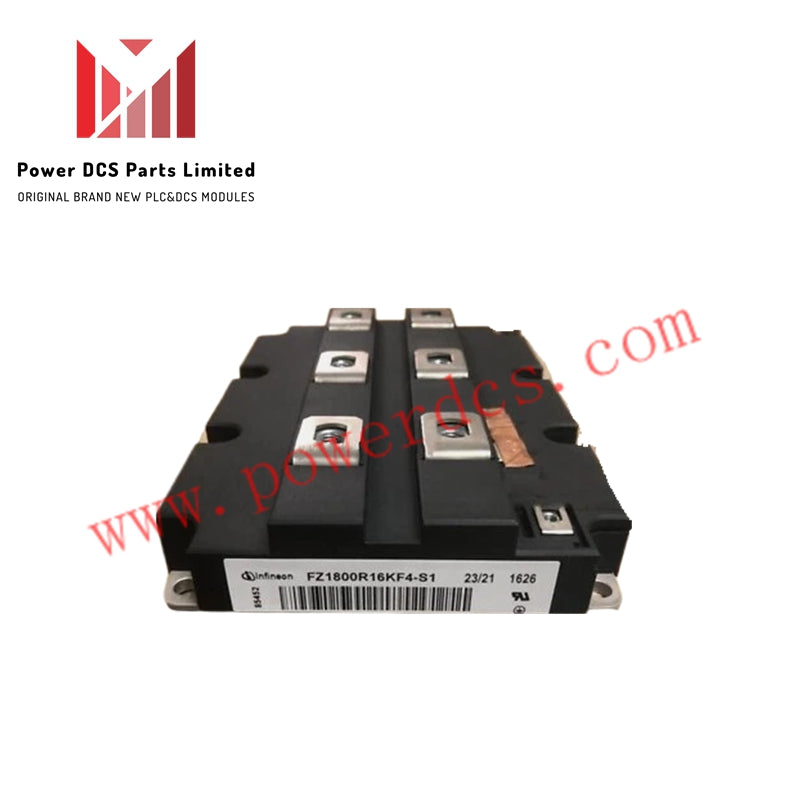

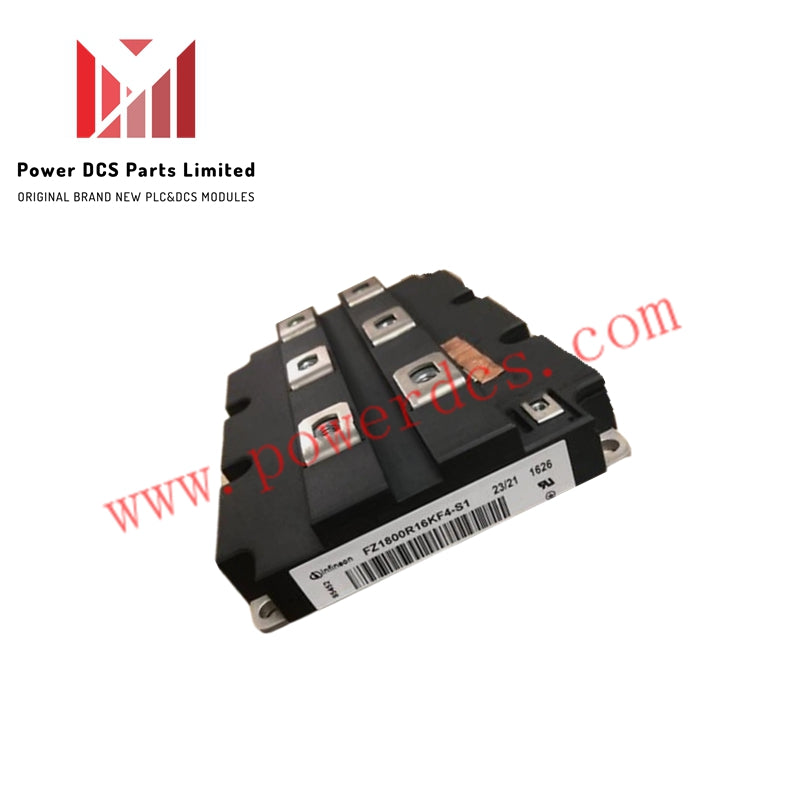

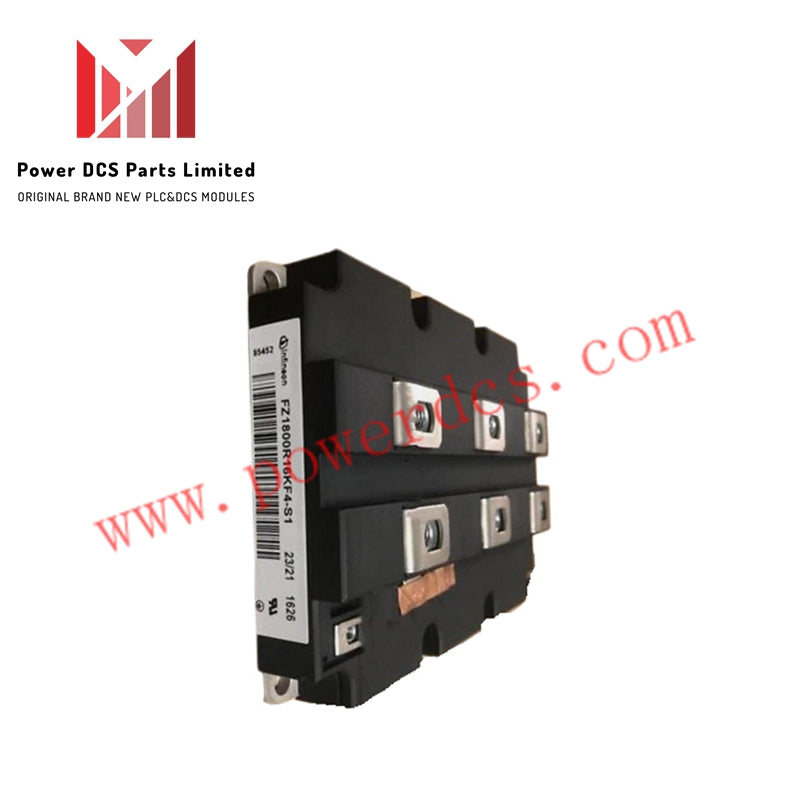

INFINEON FZ1800R16KF4_S1 tápegység modul

Leírás

FZ1800R16KF4_S1 egy nagy teljesítményű IGBT teljesítmény modul az Infineontól, ipari hajtásokhoz, vontatási rendszerekhez és nagy áram- és feszültségkezelést igénylő energiaátalakítási alkalmazásokhoz tervezve.

Műszaki adatok

• Modell: FZ1800R16KF4_S1

• Gyártó: Infineon Technologies

• Típus: IGBT teljesítmény modul

• Kollekor-Emitter feszültség: 1600 V

• Folyamatos kollektár áram: 1800 A 25°C-on

• Telítési feszültség (VCEsat): tipikusan 3,5 V

• Kapuzó-Emitter feszültség: ±20 V max

• Teljesítmény disszipáció: 11 kW

• Szivárgó áram: 600 nA kapuzó-emitter szivárgás

• Tokozás: IHM190 tokozás

• Méretek: 190 mm × 140 mm × 38 mm

• Működési hőmérséklet: -40°C-tól +125°C-ig

• Rögzítési mód: SMD/SMT

• Konfiguráció: Egykapcsolós, közös emitter/kapu

Jellemzők

• Nagy áramkapacitás: Akár 1800 A-t biztosít igényes ipari és vontatási alkalmazásokhoz

• Nagy feszültségtűrés: 1600 V-ra minősítve, középfeszültségű energia rendszerekhez alkalmas

• Hatékony kapcsolás: Alacsony VCEsat csökkenti a vezetési veszteségeket és javítja a hőteljesítményt

• Robusztus hőtervezés: Megbízható működés széles hőmérséklet-tartományban, nagy teljesítmény disszipáció mellett

• Kompat és tartós: Az IHM190 tokozás támogatja a sűrű elrendezéseket és a hosszú távú tartósságot

• Standard IGBT2 technológia: Biztosítja a kompatibilitást a bevált hajtás- és inverter rendszerekkel

• Sokoldalú alkalmazás: Ideális motorhajtásokhoz, átalakítókhoz és megújuló energia rendszerekhez
