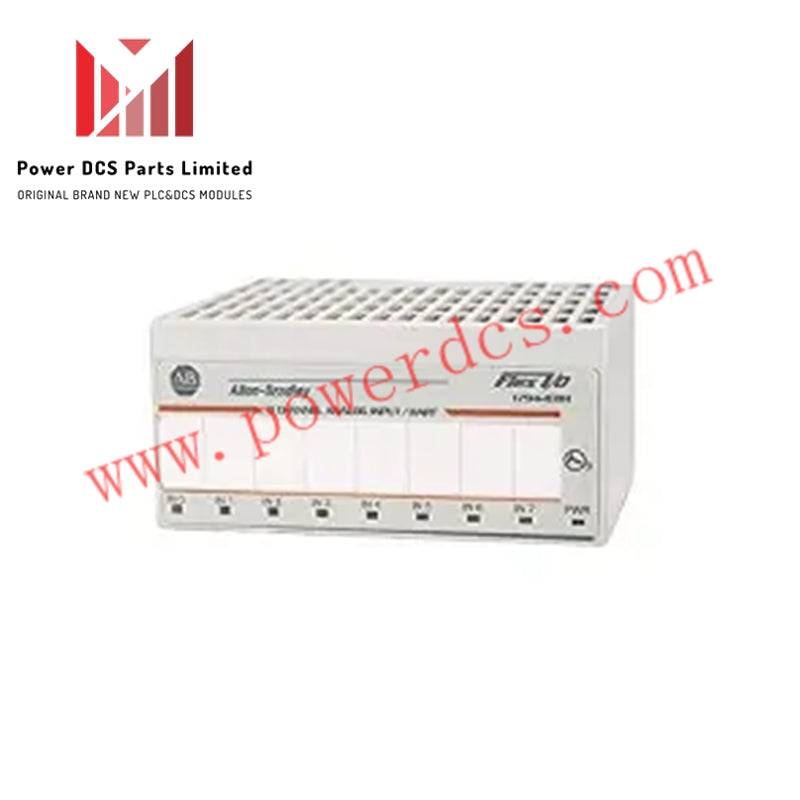

Allen-Bradley 1794-IE8H | Modul Analog 8-Kanal Flex I/O HART

Ikhtisar Produk

1794-IE8H adalah modul input analog Flex I/O HART resolusi tinggi yang dirancang untuk pengukuran industri yang presisi.
Modul ini memiliki delapan saluran input analog single-ended yang mendukung sinyal 0-20 mA dan 4-20 mA.
Dengan resolusi 16-bit, modul ini mencapai akurasi 0,1% skala penuh pada 20°C dan drift suhu minimal.
Dukungan protokol HART memungkinkan akses ke data perangkat dan status operasional untuk diagnostik lanjutan.
Modul ini terintegrasi dengan adaptor ControlNet, Ethernet, dan ProfiBus untuk konektivitas jaringan yang fleksibel.

Fitur Utama

• Mendukung delapan (8) saluran input analog single-ended, non-isolasi.

• Resolusi presisi tinggi 16-bit dengan akurasi 0,1% skala penuh pada 20°C.

• Drift akurasi hanya 0,05% pada rentang suhu 0–55°C.

• Respons langkah ke 99% dalam 80 ms untuk pemrosesan sinyal cepat.

• Kompatibel dengan basis terminal 1794-TB3G dan 1794-TB3GS.

• Indikator LED: 8 merah kesalahan, 8 kuning saluran, 1 hijau status daya.

• Rentang suplai DC eksternal: 19–31,2 V DC; nominal 24 V DC.

• Pemasangan: Rel DIN; tegangan isolasi: 50 V kontinu.

• Dissipasi daya: maksimum 3,9 W, dissipasi termal: 13,5 BTU/jam.

Spesifikasi Teknis

Aplikasi

• Otomasi industri yang memerlukan pengukuran analog presisi.

• Sistem kontrol proses yang menggunakan sensor kompatibel HART.

• Sistem SCADA dan pengaturan Flex I/O yang terhubung jaringan.

• Integrasi dengan adaptor komunikasi ControlNet, Ethernet, atau ProfiBus.
