Allen-Bradley 2711C-T4T HMI / Antarmuka Operator

Produsen: Allen-Bradley – HMI
Jenis Produk: HMI / Antarmuka Operator
Nomor Bagian: 2711C-T4T
Seri: Komponen
UPC: 10885630221141

Ikhtisar

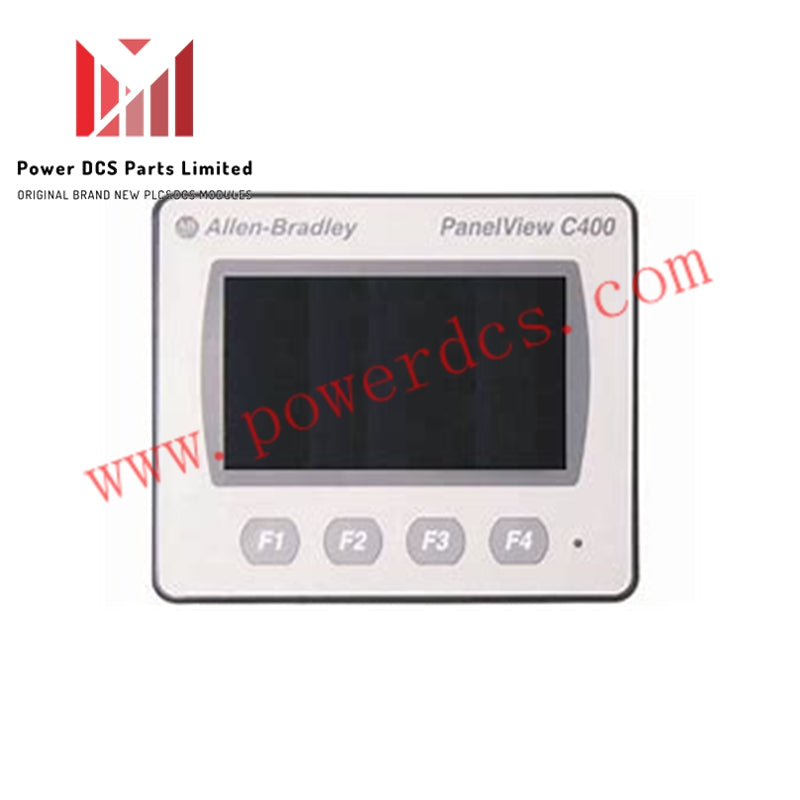

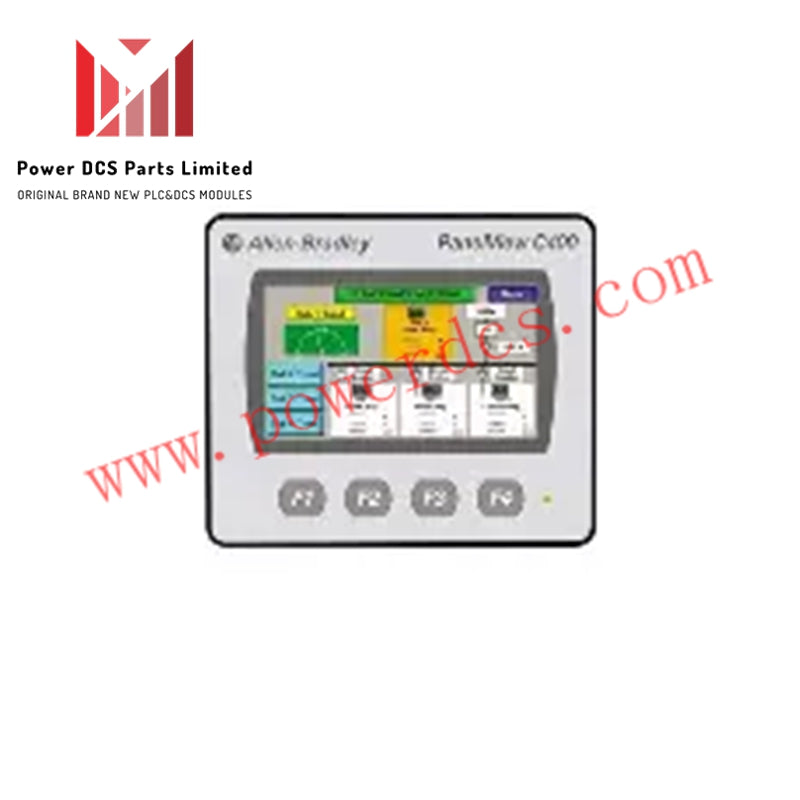

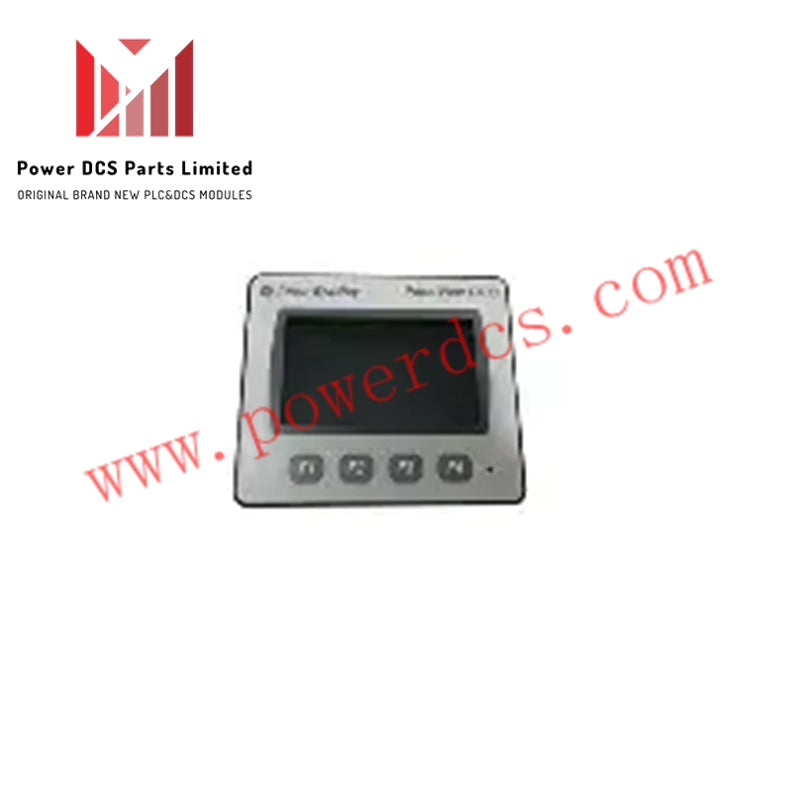

PanelView 2711C-T4T adalah terminal HMI PanelView Component C400 yang dirancang untuk aplikasi antarmuka operator industri. Ini menampilkan LCD matriks aktif TFT transmisif warna 4,3 inci, memberikan umpan balik visual yang jelas dan antarmuka pengguna yang intuitif.

Tampilan & Input

• Area Tampilan: 3,74 x 2,12 inci

• Resolusi: 480 x 272 piksel

• Antarmuka Sentuh: layar sentuh analog

• Papan Tombol Fungsional: Untuk input operator

Spesifikasi Listrik & Daya

• Rentang Tegangan Input DC: 18–30 VDC

• Konsumsi Daya Maksimum: 3,5 W

• Umur Baterai Minimum: 5 tahun pada 25°C

Komunikasi & Konektivitas

• Port perangkat USB bawaan untuk pemrograman

• Port Ethernet untuk komunikasi jaringan

• Port RS-232/DH-485

• Port RS-232/DF1

• Port RS-485

• Protokol yang Didukung: Modbus, Modbus/TCP, Siemens MPI

Spesifikasi Lingkungan & Mekanis

• Suhu Operasi: 0–50°C

• Suhu Penyimpanan: -25–70°C

• Guncangan Operasi Maksimum: 15 g

• Guncangan Non-Operasi Maksimum: 30 g

• Getaran Operasi Maksimum: 2 g pada 500 Hz

• Disipasi Panas: Sekitar 7 W

Fitur

• Dukungan kartu memori untuk mengunduh aplikasi

• Konektivitas Ethernet untuk menghubungkan dengan PLC dan perangkat otomasi lainnya

• Layar sentuh dan tombol fungsi untuk interaksi operator

• Desain kompak dan kokoh cocok untuk instalasi seri PanelView Component

Aplikasi

• Panel kontrol otomasi industri

• Interaksi manusia-mesin di lingkungan manufaktur

• Monitoring dan kontrol proses secara real-time

Deskripsi
Allen-Bradley 2711C-T4T memungkinkan operator berinteraksi dengan sistem otomasi secara efisien melalui antarmuka layar sentuh dan papan tombolnya. Pendinginan dan jarak yang tepat disarankan untuk menjaga kinerja optimal, bersama dengan ruang yang cukup untuk pengkabelan, pemecahan masalah, dan pemeliharaan. Modul ini dirancang untuk keandalan dalam kondisi industri yang keras dan mendukung protokol komunikasi yang diperluas untuk integrasi mulus dengan PLC dan sistem lainnya.
