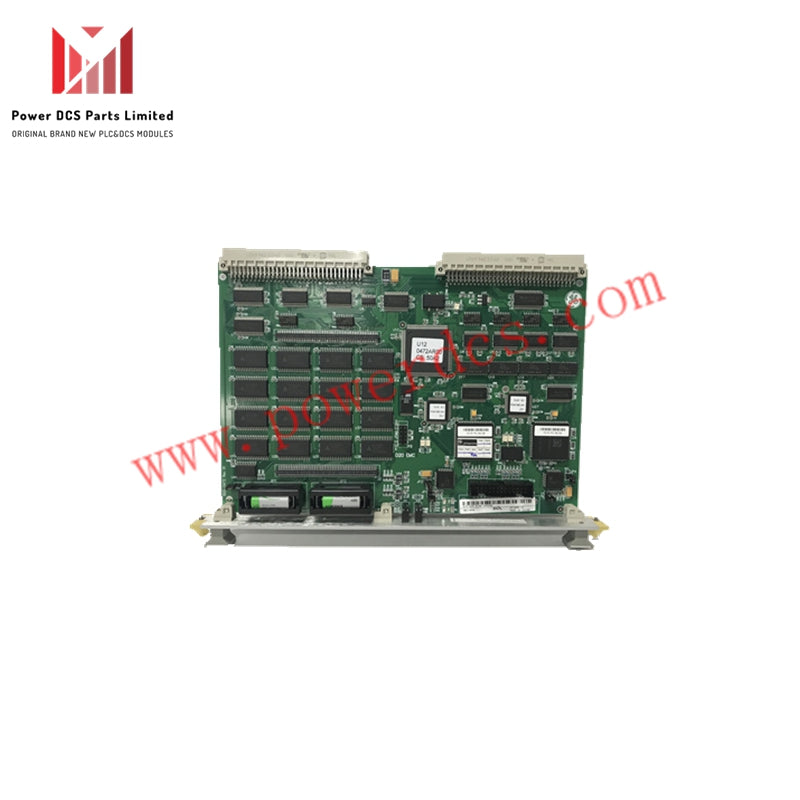

GE D20 M+SS Pengendali Substasiun Komprehensif

Otomatisasi Lanjutan, Kontrol & Manajemen Data untuk Gardu Induk Listrik

Ikhtisar

The GE D20 M+SS adalah pengendali gardu induk yang kuat dan sangat dapat disesuaikan yang dirancang untuk mengoptimalkan otomatisasi, kontrol, dan manajemen data di seluruh gardu induk listrik modern. Berfungsi sebagai kecerdasan pusat dalam sistem otomatisasi gardu induk, D20 M+SS memastikan distribusi daya yang aman, andal, dan efisien.

Fitur Utama

1. Konsentrasi Data & Konversi Protokol

• Mengumpulkan, menyaring, dan mengorganisir data dari berbagai IED dan RTU, tanpa memandang vendor.

• Mendukung 100+ protokol komunikasi, termasuk:

• DNP3

• IEC 60870-5-101/104

• GE D.20 Link (proprietary)

• Memungkinkan integrasi mulus dengan sistem SCADA dan perangkat gardu induk.

2. Kemampuan Otomatisasi Lokal

• Menjalankan kontrol logika lokal yang sederhana dan kompleks.

• Aplikasi otomatisasi yang didukung meliputi:

• Kontrol bank kapasitor

• Penutupan ulang trip

• Kontrol Tegangan Otomatis (AVC)

• Lokasi dan isolasi gangguan

• Transfer dan pengurangan beban

• Termasuk Modul Kalkulator bawaan untuk fungsi logika dan matematika.

3. Desain Modular & Skalabel

• Berbagai jenis chassis tersedia untuk memenuhi kebutuhan penempatan yang berbeda.

• Mendukung arsitektur I/O terdistribusi dalam topologi bintang atau cincin.

• Mengakomodasi:

• Hingga 120 modul I/O D20

• Konfigurasi lebih besar melalui seri D200

• Jenis modul I/O yang tersedia:

• Input digital

• Output kontrol

• Input/output analog

4. Pencatatan & Penyimpanan Data

• Perekam Sequence of Events (SOE) terintegrasi untuk data digital/analog.

• Mencatat dan mengekspor ke PC, printer, atau file CSV.

• Memelihara data historis tentang:

• Analog bertanda waktu

• Akumulator

• Status dan nilai saat ini

5. Keandalan & Ketahanan Lingkungan

• Dibangun untuk beroperasi di lingkungan gardu listrik yang keras.

• Memenuhi standar:

• EN 61000-6-2 (imunitas EMC)

• EN 61000-6-4 (emisi EMC)

• Fitur dukungan sistem redundan dan diagnostik mandiri yang luas:

• Tes memori program dan RAM

• Port serial dan timer watchdog

• Pemantauan catu daya

• Pemeriksaan integritas konfigurasi

6. Keamanan Siber & Kontrol Akses Pengguna

• Mendukung otentikasi pengguna dan integrasi server RADIUS.

• Memastikan akses yang aman ke perangkat dan data.

7. Akses Jarak Jauh & Diagnostik Sistem

• Akses perangkat jarak jauh melalui terminal virtual.

• Kemampuan layanan LAN meliputi:

• TFTP

• Server/Klien Waktu

• Server/Klien SPT

• Melacak statistik komunikasi untuk pemeliharaan dan diagnostik.

Spesifikasi Teknis

Catatan: Spesifikasi mungkin sedikit berbeda berdasarkan model dan konfigurasi.

Prosesor & Memori

• CPU: mikroprosesor 32-bit (misalnya, D20ME II)

• Memori Flash: 2 MB

• SRAM: 1,5 MB

• NVRAM: 512 KB

• BootROM: 1 MB

• Jam: TCXO, ±2 ppm, resolusi 1,0 ms

Antarmuka Komunikasi

• Port Serial: 7+ port RS-232 / RS-485 (bervariasi menurut chassis)

• Port Tautan D.20: Protokol HDLC untuk konektivitas modul I/O D20

• Ethernet: Opsional dengan dukungan untuk Ethernet nirkabel, PPP, dan TCP/IP

• Port Pemeliharaan: 1 x RS-232

Contoh Modul I/O (D20C)

• Input Digital (DI): 16 saluran

• Output Kontrol (CO): 8 saluran (sementara atau trip/tutup)

• Input/Output Analog (AI/AO):

• Opsi untuk 16 input analog

• Atau 8 input analog + 8 output analog

Opsi Catu Daya

• 20–60 VDC

• 100–300 VDC / 85–264 VAC

• Rentang daya tambahan tersedia

Spesifikasi Fisik

• Chassis (Non-VME): 19" L × 5,25" T × 8,1" D

• Dimensi & berat tergantung pada konfigurasi sistem

Toleransi Lingkungan

• Suhu Operasi: –20°C hingga +70°C (–4°F hingga +158°F)

• Suhu Penyimpanan: –40°C hingga +85°C (–40°F hingga +185°F)

• Kelembapan: 5% hingga 95% RH (tanpa kondensasi)

• Mematuhi IEC 60068-2 untuk getaran, guncangan, dan jatuh
