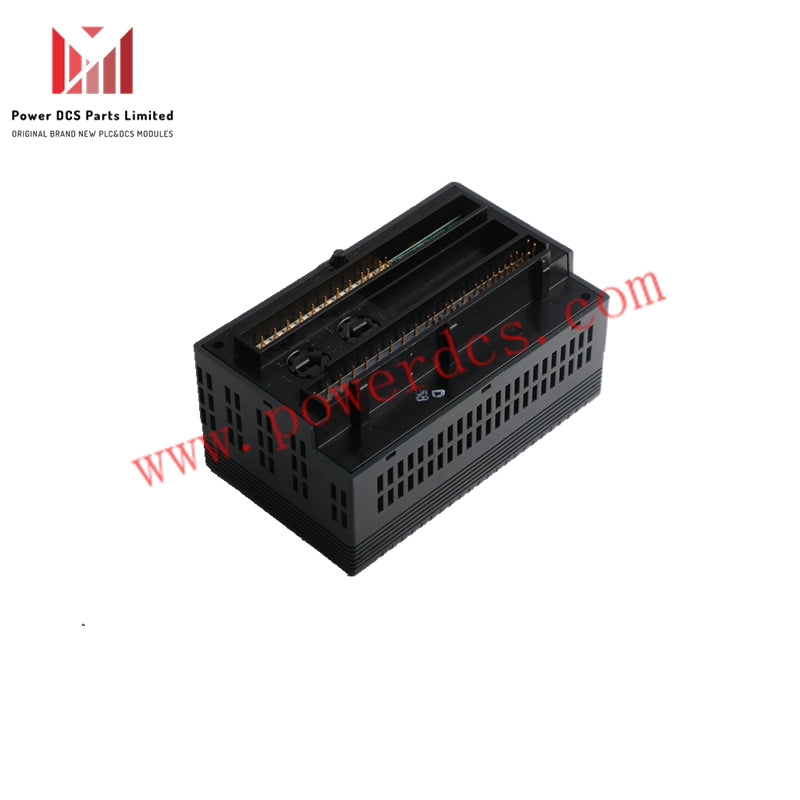

Modul Output GE IC200MDL750H kualitas tinggi dan kemasan asli

Gambaran Produk

Nomor Bagian: IC200MDL750
Produsen: GE Fanuc Automation
Tipe Produk: Modul Output Diskrit
Seri: VersaMax

Deskripsi

 IC200MDL750 adalah modul output diskrit yang dirancang untuk seri VersaMax GE Fanuc. Modul ini menyediakan total 32 titik output, yang diorganisasi menjadi dua grup masing-masing 16. Setiap titik menghasilkan sinyal diskrit (biner), artinya output adalah ON/OFF atau TERBUKA/TERTUTUP.

Output ini adalah logika positif (tipe sumber) dan dirancang untuk melakukan pengalihan beban positif ke catu daya DC, memasok daya langsung ke beban lapangan. Modul berinteraksi dengan basis pembawa dari seri IC200CHSxxx.

Kebutuhan Daya

• Konsumsi Daya Backplane: Hingga 90 mA dari backplane 5V

• Sumber Daya Eksternal: Diperlukan untuk pengalihan beban

• Rentang Tegangan Operasi: 10,2–30 VDC

• Tegangan Operasi Nominal: 12 VDC atau 24 VDC

  Catatan: Untuk operasi 12 VDC, modul harus versi IC200MDL750B atau lebih baru.

Fitur Output & Pengkabelan

• Konfigurasi Output:

• 32 output diskrit

• Dua grup terisolasi masing-masing 16 output

• Isolasi Saluran:

• Grup terisolasi; titik individu tidak terisolasi

• Terminal Pengkabelan Lapangan (per grup):

• DC+ dan DC- terminal untuk setiap grup 16 titik

• Beban Induktif:

• External suppression circuits are recommended when wiring inductive loads

Performa & Perlindungan

• Penurunan Termal:

• Didukung. Jumlah output aktif tergantung pada kondisi lingkungan dan listrik

• Tipe Output:

• Logika positif/sumber

• Dirancang untuk pengalihan beban DC yang andal
