Mark V GE DS200LDCCH1ANA-W01 | Papan Komunikasi LAN

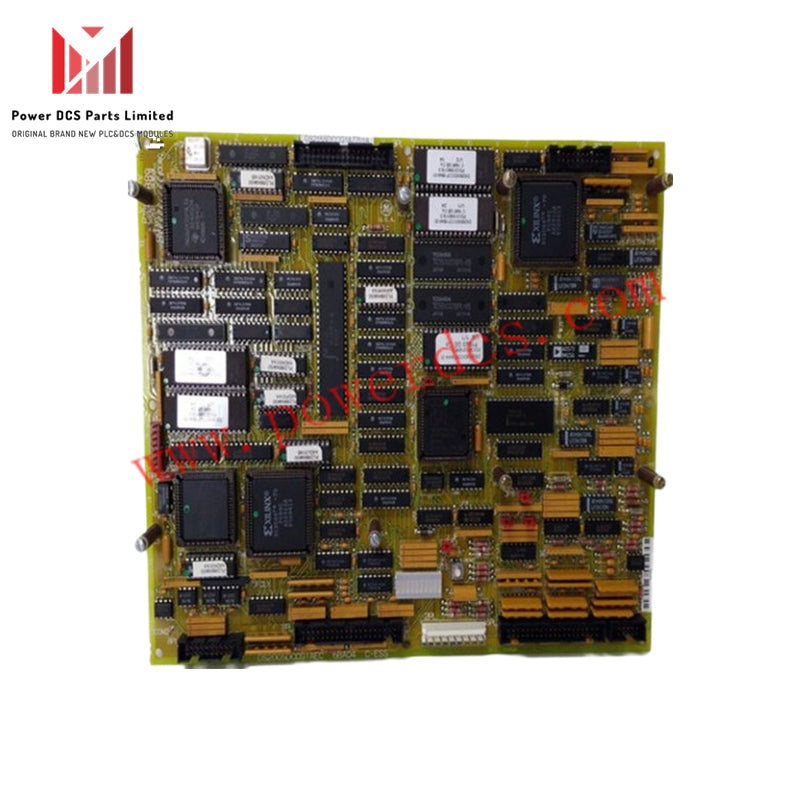

GE DS200LDCCH1ANA – Papan Kontrol Drive / Komunikasi LAN

Produsen: GE General Electric
Seri: Mark V (Speedtronic – Seri Warisan)
Nomor Bagian: DS200LDCCH1ANA
Akrionim Fungsional: LDCC
Deskripsi Fungsional: Papan Drive Control / Komunikasi LAN CD/CC
Manual Instruksi: GEI-100216
Pelapis PCB: Pelapis Konformal
Tipe Perakitan: Perakitan Normal
Jumlah Revisi: 3 Revisi
Kompabilitas Mundur: Kompabilitas dengan dua revisi pertama
Berat: 10 lbs

Gambaran Produk

 DS200LDCCH1ANA adalah Papan Kontrol Drive dan Komunikasi LAN yang dikembangkan oleh General Electric untuk digunakan dalam Seri Sistem Kontrol Turbin Mark V. Papan warisan ini mendukung fungsi penting drive, motor, dan komunikasi dalam sistem otomasi turbin gas, uap, dan angin.

Meski DS200LDCCH1ANA dibangun di atas papan dasar asli DS200LDCCH1 , ia memiliki tiga revisi utama yang meningkatkan kinerja dan fungsionalitas. Revisi ini memengaruhi dimensi fisik dan spesifikasi listrik.

Mark V adalah salah satu sistem kontrol Speedtronic GE terakhir yang menggabungkan teknologi otomasi turbin berpaten perusahaan, yang berasal dari platform Mark I pada akhir 1960-an.

Fitur Utama & Kapabilitas Fungsional

• Mendukung kontrol drive, pemrosesan motor, manajemen sinyal LAN, dan koordinasi I/O

• Dirancang untuk integrasi dalam drive DIRECTO-MATIC 2000 GE dan sistem Mark V

• Kompabilitas mundur dengan revisi sebelumnya (kecuali pembaruan terbaru)

Konfigurasi Mikroprosesor

Papan ini mencakup empat mikroprosesor khusus, masing-masing dengan peran spesifik:

• Prosesor Kontrol Drive (DCP) – Menangani logika sinyal drive

• Prosesor Kontrol Motor (MCP) – Mengelola sinyal operasi motor

• Prosesor Co-Motor (CMP) – Membantu MCP dengan pemrosesan tambahan saat diperlukan

• Prosesor Kontrol LAN (LCP) – Menyaring dan memproses komunikasi LAN

Detail Perangkat Keras

• Pelapis konformal pelindung pada PCB untuk ketahanan lingkungan

• Terintegrasi dioda, resistor, dan kapasitor untuk regulasi tegangan

• Enam flash PROM (U7–U21) menyimpan data konfigurasi (dapat diprogram ulang di lapangan)

• Menyertakan konektor stab untuk aplikasi dengan gangguan tinggi

• Komponen isolasi tegangan meningkatkan perlindungan sistem

Prosedur Reset & Diagnostik

Reset Lunak (Disarankan):

• Tekan dan tahan tombol Reset pada papan selama sekitar 5 detik

• Dengan aman menghapus kesalahan sambil mempertahankan daya

• Hanya boleh dilakukan oleh personel berkualifikasi karena risiko bahaya listrik

Reset Keras (Tidak Disarankan Kecuali Diperlukan):

• Dipicu melalui pemutusan daya penuh

• Digunakan hanya saat terjadi kerusakan drive atau kondisi trip

⚠️ Penting:
Tiga revisi produk DS200LDCCH1ANA dapat memengaruhi kompatibilitas sistem dan pemasangan. Selalu konfirmasi kebutuhan firmware dan perangkat keras sistem Anda sebelum penggantian.

Kesimpulan

 GE DS200LDCCH1ANA menawarkan kapabilitas drive dan komunikasi LAN yang ditingkatkan untuk sistem Mark V warisan. Perangkat kerasnya yang kuat, memori yang dapat dikonfigurasi, dan arsitektur pemrosesan berlapis menjadikannya solusi andal untuk aplikasi kontrol turbin yang menuntut.

Untuk informasi lebih lanjut tentang kompatibilitas, harga, atau dokumentasi teknis, silakan hubungi tim kami.
