Allen-Bradley 1769-L16ER-BB1B | Controllore CompactLogix 5370 L1

Panoramica

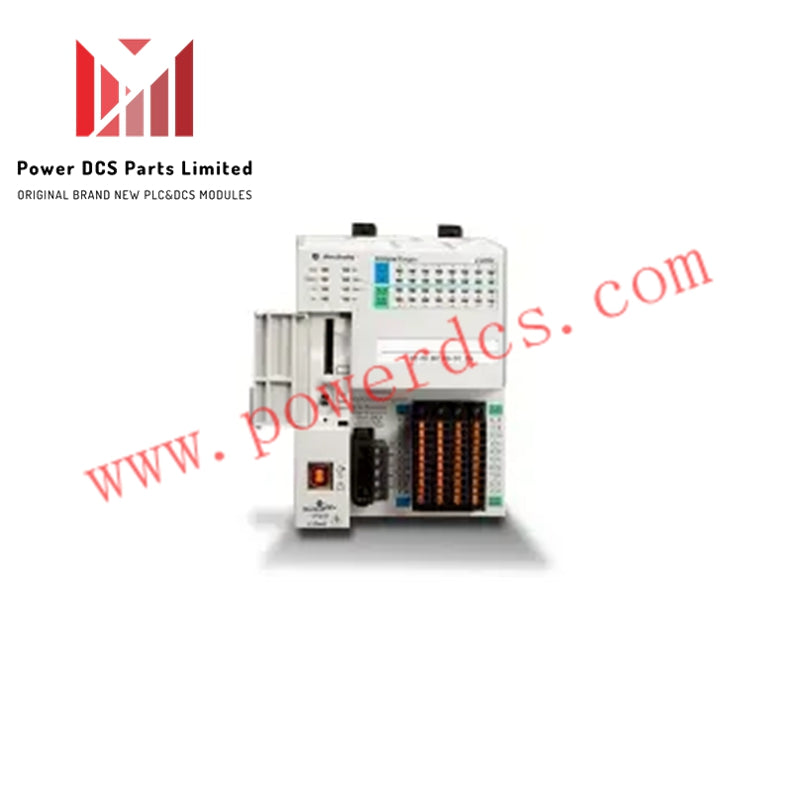

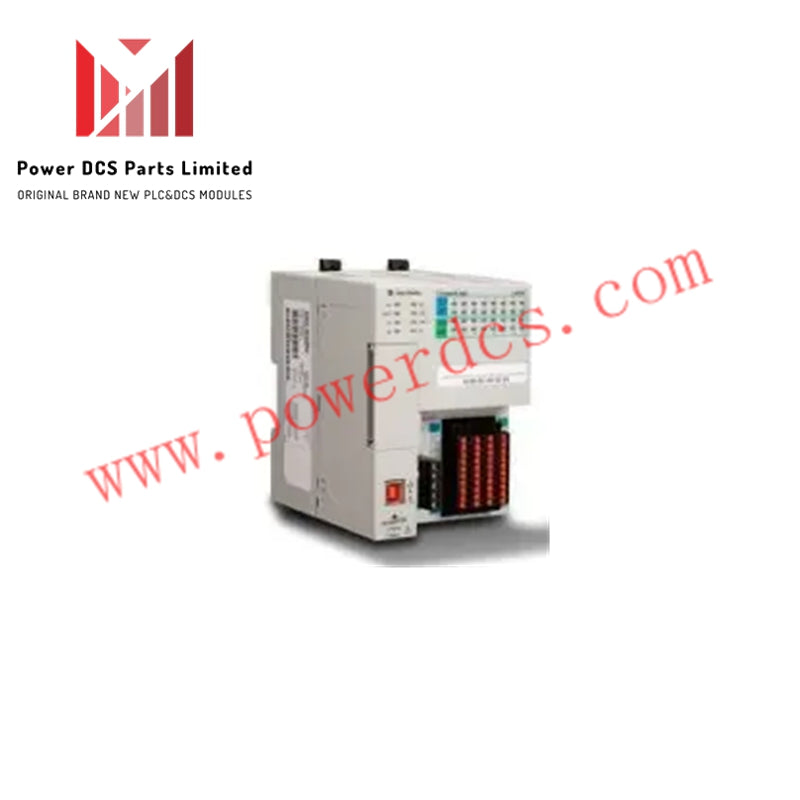

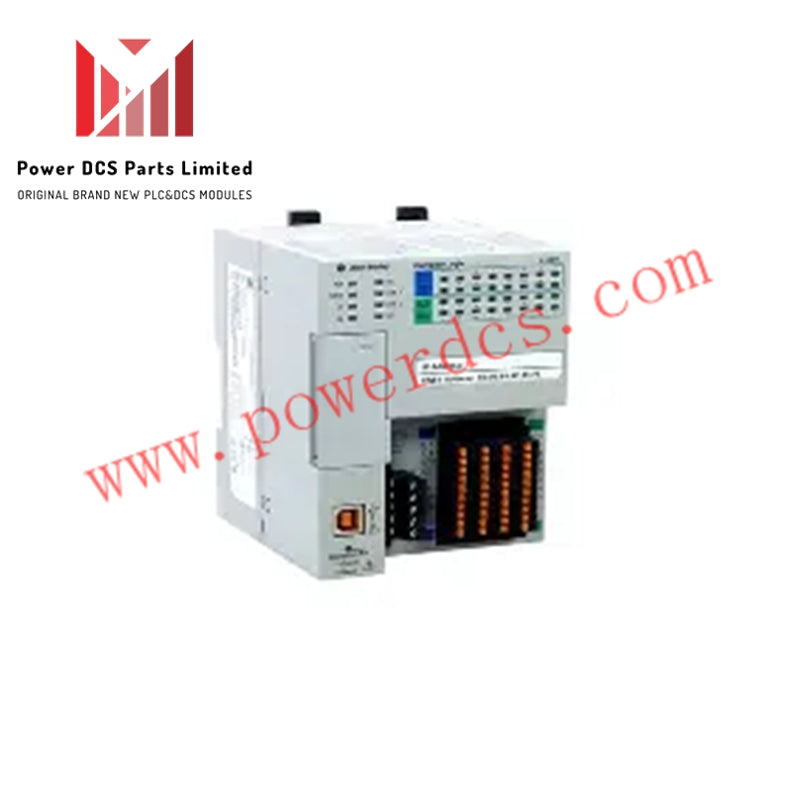

Il 1769-L16ER-BB1B è un controller Allen-Bradley CompactLogix ad alte prestazioni progettato per l'automazione industriale. Integra due porte di comunicazione Ethernet e supporta un singolo indirizzo IP, semplificando la gestione della rete.

I/O Integrati ed Espansione

Questo modulo offre 16 punti di ingresso digitale sinking e 16 punti di uscita digitale sourcing. 1769-L16ER-BB1B supporta fino a sei moduli di espansione 1734 Point I/O installati alla sua destra all'interno dello stesso sistema. Il consumo totale di corrente deve rimanere sotto i limiti di 1 Ampere per il backplane e 3 Ampere per l'alimentazione di campo.

Reti e Comunicazione

1769-L16ER-BB1B include un interruttore integrato che supporta topologie lineari, a stella e DLR. La capacità DLR aumenta la resilienza della rete, garantendo un funzionamento continuo in condizioni industriali.

Programmazione e Attività

Il controller esegue fino a 32 attività continue o periodiche con 100 programmi per attività. Supporta più linguaggi di programmazione, inclusi testo strutturato, blocco funzione, relay ladder (solo per attività di sicurezza) e SFC.

Alimentazione, Memoria e Montaggio

Il modulo funziona a 24 Volt DC e assorbe 1 Ampere a 5V DC. Ha 384 KB di memoria utente per l'archiviazione dei programmi e si monta facilmente su guide DIN.

Connettività e prestazioni

1769-L16ER-BB1B gestisce fino a 256 controller, 120 connessioni TCP e 256 connessioni CIP con una velocità di pacchetto di 6000 a 500 byte per pacchetto al secondo. La connettività USB semplifica ulteriormente l'integrazione del sistema.

Dimensioni e Installazione

Il modulo pesa 3 libbre con dimensioni di 11 x 8 x 6 pollici. Utilizza cablaggio in rame con una temperatura nominale di 90°C e supporta fili solidi da 22 a 14 AWG. Il numero di parte del blocco terminale di ricambio è 1769-RTBN18.
