GE DS200TCPSG1AME: Alimentatore Avanzato

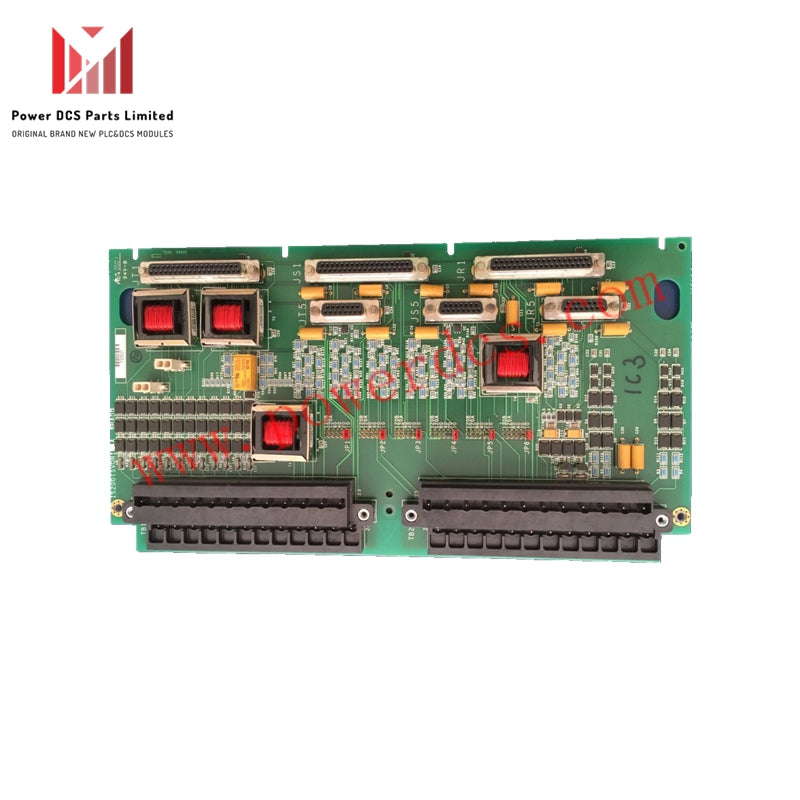

DS200TCPSG1AME – Scheda di Alimentazione

Produttore: General Electric (GE)
Serie: Mark V Speedtronic
Numero di Parte: DS200TCPSG1AME
Abbreviazione Funzionale: TCPS
Tipo di Assemblaggio: Assemblaggio Standard
Revisioni: 3 Revisioni (A, M, E)
Compatibilità Retroattiva: Compatibile con le Prime Due Revisioni

Panoramica del Prodotto:

La DS200TCPSG1AME è una Scheda di Alimentazione progettata da General Electric per l'uso all'interno del sistema di controllo turbine Mark V Speedtronic. Parte della serie legacy di GE Speedtronic (Mark I–Mark VIe), il sistema Mark V è specificamente progettato per controllare e proteggere sia turbine a gas che a vapore in ambienti industriali.

Sebbene GE abbia interrotto la serie Mark V, la DS200TCPSG1AME rimane un componente essenziale, offrendo prestazioni affidabili e capacità di distribuzione dell'energia. Rappresenta una versione rivista della scheda di alimentazione originale DS200TCPSG1 con tre revisioni hardware chiave che migliorano funzionalità e compatibilità.

Caratteristiche e Specifiche Principali:

• Integrazione di Sistema:
  Installata nel nucleo <R> del sistema di controllo Mark V.

• Conversione di Potenza:
  Converte l'alimentazione in ingresso 125 VDC (ricevuta dal TCPD nel nucleo <PD>) in tensioni utilizzabili per varie funzioni di sistema:

• Tensioni di alimentazione RTD

• Uscite di corrente per valvole servo

• Alimentazioni per microprocessori

• Connettori Inclusi:

• J1 – alimentazione in ingresso 125 VDC

• 2PL, JC, JP1, JP2 – distribuzione di potenza a schede come TCQC, TCCA e TCDA

• Protezione della Scheda e Componenti:

• Molti fusibili a bordo

• Disipatori di calore per il controllo della temperatura

• Trasformatori, induttori e reti di resistori

• Varistori a ossido metallico (MOV) per la protezione da sovratensioni

• Punti di test (TP) per la diagnostica

• Nessuna configurazione hardware o software richiesta

• Dettagli PCB:

• Forata in fabbrica e chiaramente marcata con codici identificativi

• Logo GE per verificare l'autenticità

• Protetta con un spesso rivestimento standard PCB per salvaguardare componenti hardware critici

Scomposizione del Numero di Parte:

Il DS200TCPSG1AME numero di parte rivela informazioni chiave sul prodotto:

• DS200 – PCB standard della serie Mark V

• TCPS – Abbreviazione funzionale per Alimentazione

• G1 – Designazione Gruppo 1

• A/M/E – Revisione hardware A, revisione di fabbricazione M, revisione del progetto ingegneristico E

Informazioni Aggiuntive:

A causa della disponibilità limitata dei materiali istruttivi originali, il numero di prodotto e le marcature hardware servono come riferimenti critici per l'identificazione dei componenti. Per dati tecnici più dettagliati, diagrammi o manuali di sostituzione, si prega di contattarci direttamente. Saremo lieti di assistervi e fornire qualsiasi documentazione mancante.
