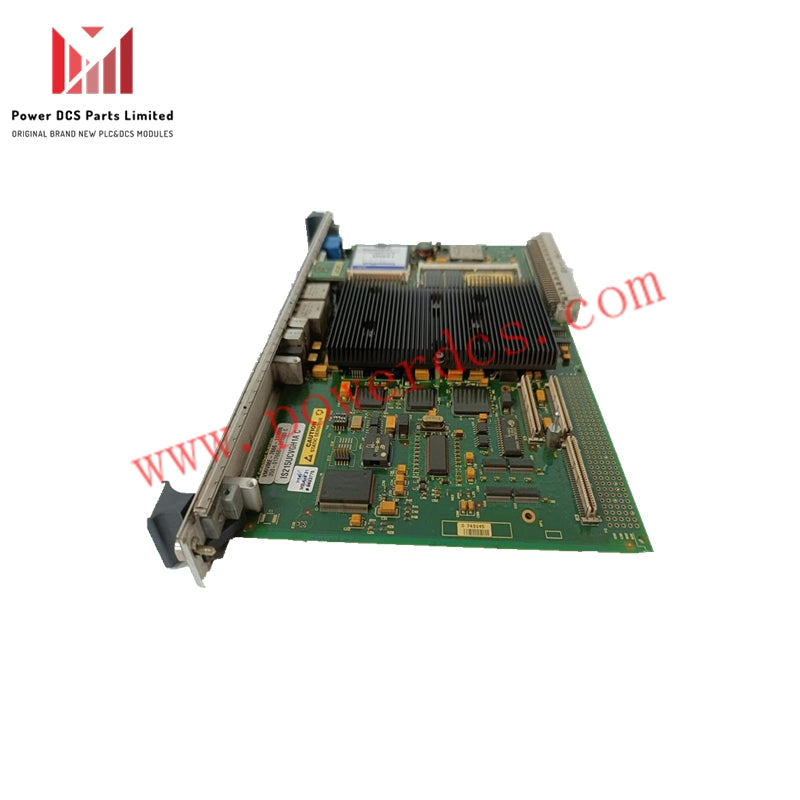

Scheda I/O principale eccitatore GE Fanuc IS200EMIOH1ACA/EMIOH1A

GE IS200EMIOH1ACA – Circuito stampato per Mark VI Speedtronic

Specifiche tecniche

Domande Frequenti

D: Quali revisioni utilizza la scheda IS200EMIOH1ACA?
A: Include due revisioni funzionali (classificate A e C) e una revisione grafica (classificata A).

D: Quali revisioni sono retrocompatibili?
A: Le prime due revisioni (A e C) sono retrocompatibili con le corrispondenti revisioni della serie Mark VI.

Panoramica del prodotto

La IS200EMIOH1ACA è una scheda a circuito stampato critica all'interno del sistema di controllo turbine Speedtronic Mark VI di GE. Questo sistema presenta un'interfaccia uomo-macchina (HMI) basata su Windows che centralizza l'accesso ai dati e il controllo dell'operatore. L'HMI non è essenziale e può essere resettata o sostituita senza influire sul controllo della turbina.

La serie Mark VI rappresenta un significativo avanzamento rispetto alla precedente serie Mark V, ampliando le applicazioni oltre turbine a vapore e gas per includere sistemi di energia alternativa come turbine eoliche.

Caratteristiche hardware e specifiche

• Formato: Scheda in stile VME a doppia altezza e singolo slot.

• Funzione: Gestisce segnali di input/output da varie schede tra cui EXTB, EACF, ECTB e EPCT.

• Segnali gestiti: Trasformatore di potenziale (PT), trasformatore di corrente (CT), driver relè di uscita, ingressi di contatto e driver relè di sgancio pilota.

• Indicatori: Due LED sulla piastra frontale fungono da indicatori di alimentazione e stato.

• Montaggio: La piastra frontale include clip per fissare la scheda all'interno del rack.

• Connettori: Due connettori backplane sul bordo posteriore etichettati P1 e P2.

• Densità dei componenti: Popolata con oltre 400 resistori, 400 condensatori, molteplici diodi, circa 80 circuiti integrati inclusi FPGA, transistor e punti di test.

• Marcature: Chiaramente etichettata con ID della scheda, logo del produttore, designatori di riferimento e codici per l'identificazione dei componenti.

• Rivestimento: Rivestimento conformale del PCB (tipo normale) per protezione e affidabilità.

Note aggiuntive

• La scheda IS200EMIOH1ACA si integra nel più ampio sistema di controllo turbine Mark VI Speedtronic, noto per la regolazione avanzata della tensione e le funzioni di controllo.

• Come una delle ultime implementazioni della serie Mark della tecnologia brevettata Speedtronic di GE, la documentazione dettagliata può essere limitata online, rendendo questa scheda un riferimento prezioso per le specifiche hardware all'interno della serie Mark VI.

• Il numero di prodotto IS200EMIOH1ACA codifica dettagli chiave come il suo ruolo funzionale (EMIO), il gruppo di assemblaggio (Gruppo 1), il rivestimento del PCB e la storia delle revisioni.
