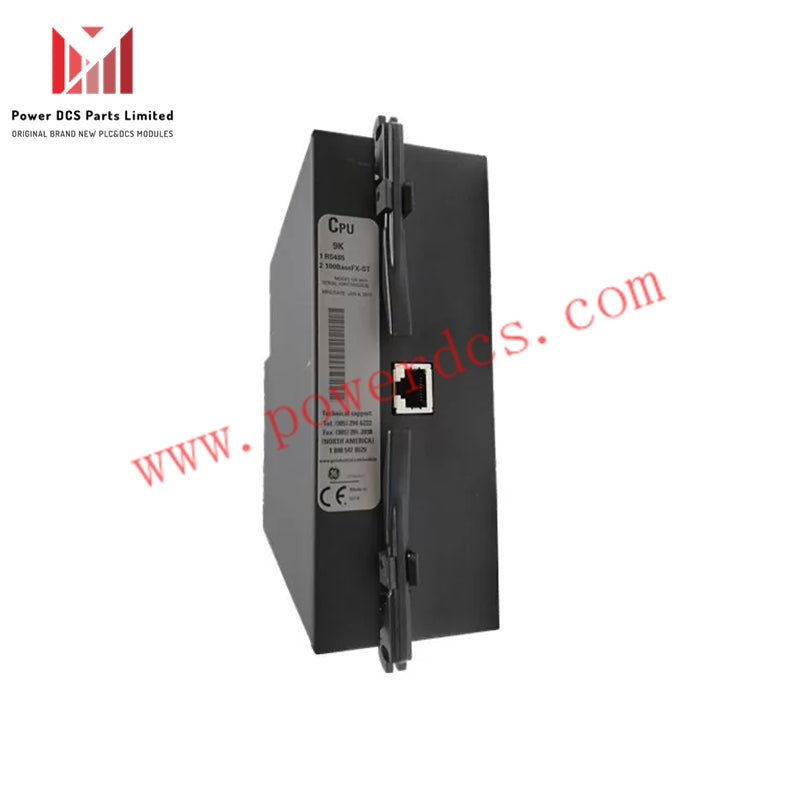

GE Multilin UR-9KH – Modulo CPU per Relè Universali

Il GE Multilin UR-9KH è un modulo CPU ad alte prestazioni sviluppato per l'uso nella serie Relè Universale (UR) di GE. Funzionando come nucleo di elaborazione del sistema, l'UR-9KH gestisce tutta la logica computazionale, i framework di controllo e i processi decisionali del relè. È un componente essenziale per abilitare funzionalità di protezione, automazione e controllo in tempo reale nelle soluzioni basate su UR.

Specifiche Tecniche

• Produttore: GE Multilin

• Luogo di Produzione: Ontario, Canada

• Peso: Circa 1 lb, 10 oz (0,74 kg)

• Dimensioni: Circa 6,5” (L) × 6” (P) × 2,5” (A)

Panoramica del Prodotto

Il modulo CPU UR-9KH è responsabile dell'esecuzione della logica, delle funzioni di controllo e dell'elaborazione dati all'interno di un Relè Universale GE. Supporta funzionalità core come:

• Framework logici programmabili

• Operazioni di latch e gate

• Coordinamento dell'elaborazione dei segnali e delle uscite di sistema

Integrazione di Sistema

• Dipendenza dal Modulo CT/VT:
  Il modulo CPU opera in stretta coordinazione con il modulo CT/VT (Trasformatore di Corrente/Trasformatore di Tensione). Elabora i dati acquisiti dal modulo CT/VT e consente il monitoraggio e la protezione in tempo reale.

  ⚠️ Nota di Compatibilità:
  Il modulo CPU UR-9KH e il modulo CT/VT devono appartenere alla stessa generazione. Mescolare moduli CPU più recenti con moduli CT/VT più vecchi (o viceversa) può causare incompatibilità o errori di sistema.

Architettura Modulare del Sistema UR

La piattaforma UR è un sistema modulare, che permette agli utenti di configurare il proprio relè utilizzando diversi tipi di moduli. Questi includono:

• Modulo di Alimentazione

• Moduli di Ingresso/Uscita a Contatto

• Modulo CT/VT

• Modulo di Comunicazione Inter-relè

• Moduli di Ingresso/Uscita Trasduttore

• Modulo CPU (UR-9KH)

Ogni sezione di un numero di prodotto UR riflette i moduli installati. I segmenti contrassegnati come “XX” indicano che un modulo non è installato, mentre i segmenti con lettere/numeri rappresentano i moduli inclusi. Gli utenti possono fare riferimento ai manuali prodotto Relè Universale di GE per decodificare i numeri di parte e costruire tabelle di configurazione.
