Schneider 140DRC83000 Modulo di Ingresso Discreto

Descrizione

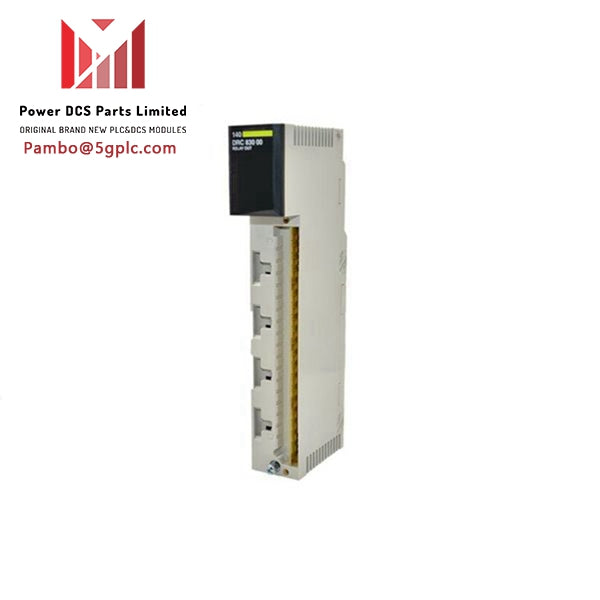

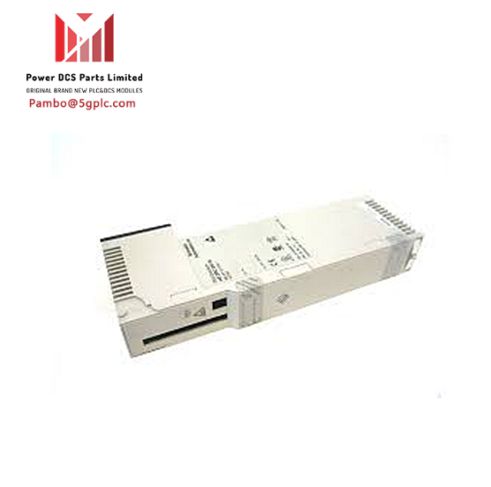

Il Schneider 140DRC83000 è un modulo di uscita discreta a relè progettato per la piattaforma di automazione Modicon Quantum. Dispone di 8 uscite discrete ed è adatto a varie applicazioni industriali.

Caratteristiche

• Tipo di Prodotto: Modulo di Uscita Discreta a Relè
• Numero di Uscite: 8
• Tipo di Contatto: 1 NO/NC
• Forma del Contatto: Forma C
• Tensione di Uscita: 20…250 V AC, 30…150 V DC, 5…30 V DC
• Corrente Massima di Carico:
  • 100 mA (30…50 V DC, L/R = 10 ms)
  • 2 A (250/30 V AC/DC, tungsteno)
  • 3 A (250/30 V AC/DC)
  • 300 mA (30…50 V DC, resistivo)
  • 5 A (250/30 V AC/DC, resistivo a 60°C)
• Corrente di Sovraccarico: 20 A per 10 ms (capacitivo)
• Frequenza di Commutazione: 30 Hz (carico resistivo)
• Capacità di Commutazione: 1250 VA (resistivo)
• Tempo di Risposta:
  • 10 ms (da stato 0 a stato 1)
  • 20 ms (da stato 1 a stato 0)
• Durata Meccanica: 10.000.000 cicli
• Durata Elettrica:
  • 100.000 cicli (100 mA, 30…150 V DC, L/R = 10 ms)
  • 100.000 cicli (30…150 V DC, relè interposto)
  • 100.000 cicli (300 mA, 30…150 V DC, resistivo)
  • 100.000 cicli (5 A, 30 V DC, resistivo)
  • 200.000 cicli (5 A, 250 V AC, resistivo)
  • 50.000 cicli (500 mA, 30…150 V DC, resistivo)
• Protezione da Sovratensione: Interna tramite varistore, 275 V
• Isolamento:
  • 1780 Vrms AC per 1 minuto (tra canali)
  • 2500 V DC per 1 minuto (tra canali e bus)
• Dispersione di Potenza: 2,75 W + (0,5 x numero di punti attivi)
• Marcatura: CE
• Segnalazione Locale:
  • 1 LED (verde) per comunicazione bus (Attivo)
  • 1 LED (rosso) per guasto esterno rilevato (F)
  • 8 LED (verdi) per stato ingresso
• Corrente Richiesta dal Bus: 560 mA
• Formato Modulo: Standard
• Peso Netto: 0,3 kg

Specifiche Tecniche

• Certificazioni Prodotto: C-Tick, GOST, GL, RMRS, FM Class 1 Division 2, ABS, DNV, RINA
• Normative: UL 508, CSA C22.2 No 142
• Resistenza alle Scariche Elettrostatiche:
  • 4 kV contatto (IEC 801-2)
  • 8 kV aria (IEC 801-2)
• Resistenza ai Campi Elettromagnetici: 10 V/m (80…2000 MHz, IEC 801-3)
• Temperatura di Funzionamento: 0…60°C
• Temperatura di Stoccaggio: -40…85°C
• Umidità Relativa: 95% senza condensazione
• Altitudine di Funzionamento: ≤ 5000 m
• Unità di Imballaggio:
  • Confezione 1: 1 unità, 474 g, 5 cm altezza, 17 cm larghezza, 31 cm lunghezza
  • Confezione 2: 7 unità, 3,318 kg, 30 cm altezza, 30 cm larghezza, 40 cm lunghezza
• Sostenibilità: Prodotto Green Premium, conforme alla Direttiva EU RoHS, privo di mercurio, conforme al Regolamento RoHS della Cina, conforme a WEEE
